4-20mA 플러시 디아프라그마 압력 변환기 100MPa 실리콘 디아프라그마 압력 센서
Product Details
| 모델 번호: | BPHT24 | 맞춤형: | 맞춤형 |
|---|---|---|---|
| 보호 등급: | IP65 | 무게: | ~0.3kg |
| 하우징 소재: | 316L 또는 304SS | 유압식: | 측정 압력, 절대 압력, 밀폐 압력 |
| 운송 패키지: | 판지를 가진 표준 수출 패킹 | 사양: | 실리콘 압력 센서 |
| 원산지: | 바오지, 중국 | HS 코드: | 9026201090 |
| 구조의 종류: | 확산형 실리콘 압력 트랜스미터 | 측정 매체: | 공기 및 액체 |
| 정확도 급: | 0.5% | 압력 범위: | -100kpa...0kpa ~10kpa...100MPa |
| 강조하다 |
4-20mA 플러시 디아프라그마 압력 변환기,플러시 디아프라그마 압력 변환기 100MPa,100MPa 실리콘 대막 압력 센서 |
||
Product Description

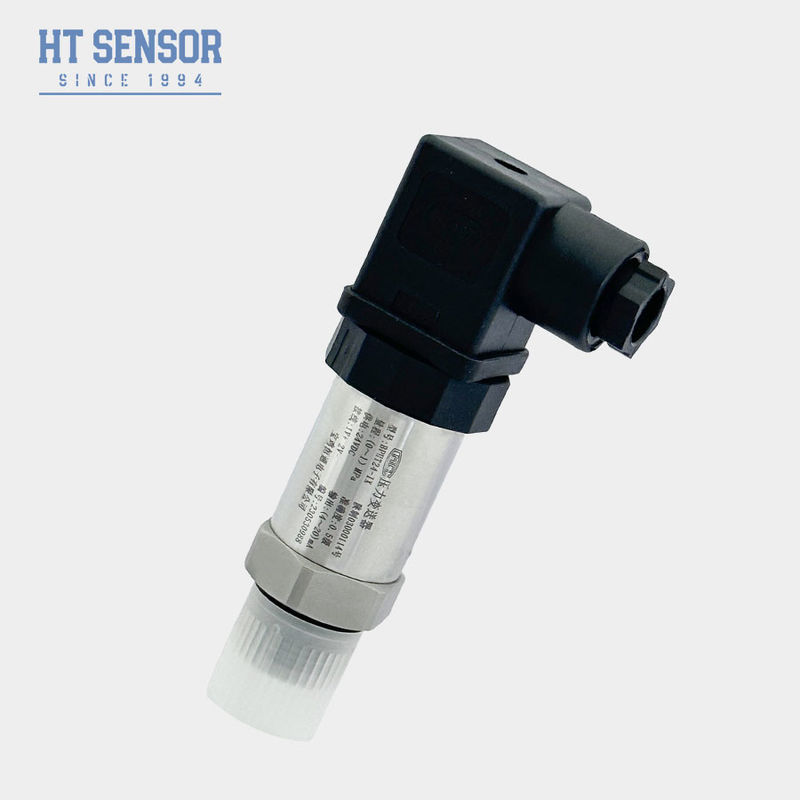

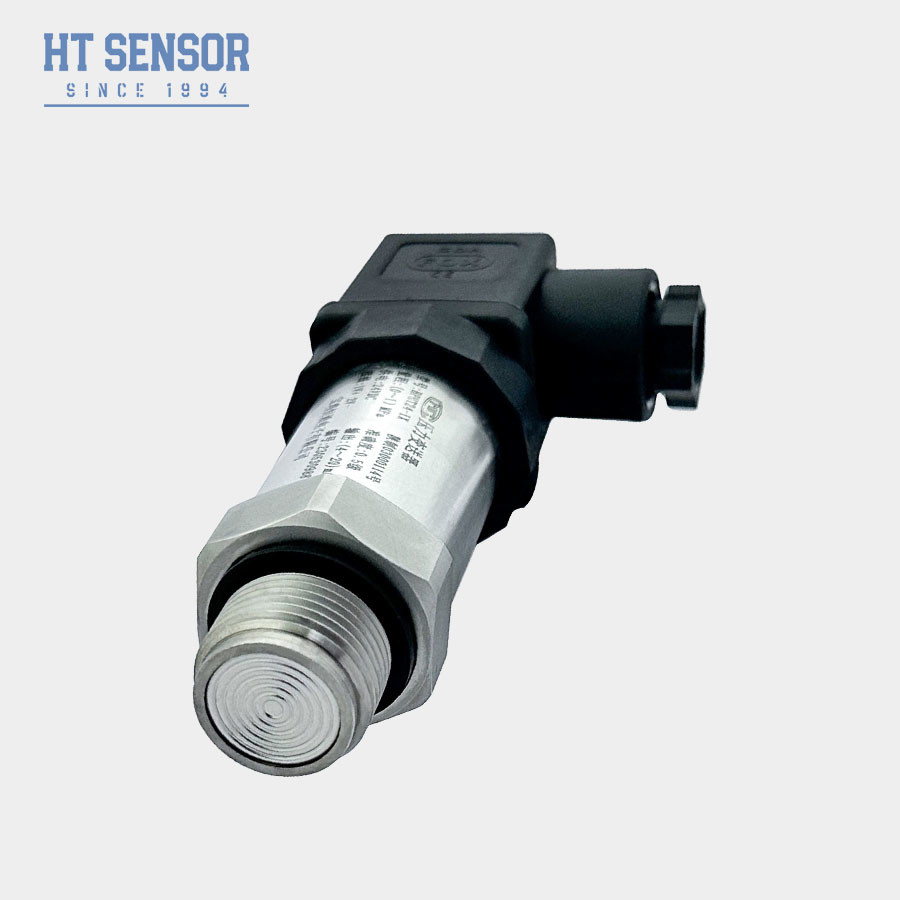

BPHT24 4-20mA 플러시 디아프라그마 압력 센서
BPHT24 P재발T송금자
소개:
BPHT24 4-20mA 플러시 대막 압력 센서 변환기는 피에조레시티브 효과에 기반합니다. 내부에는 분산 실리콘 필름의 층이 있습니다. 외부 압력에 노출되면실리콘 필름은 약간의 변형을 겪을 것입니다.시리콘 필름의 저항 값의 변화를 측정함으로써 측정 매체의 압력을 정확하게 계산 할 수 있습니다.첨단 마이크로 컴퓨터 기술을 채택하고 자동 온도 보상 및 선형 수정 기능을 가지고 있습니다즉, 주변 온도의 변화에 따라 온도를 자동으로 보상하여 측정의 정확성을 향상시킬 수 있습니다.선형 교정 함수를 통해, 출력 신호는 측정의 정확성과 안정성을 더욱 향상시키기 위해 수정 될 수 있습니다.
- 다양한 압력 인터페이스 옵션
- 중형 스케일링을 방지하기 위해 위생적인 용도로 설계된
- 고 정밀성, 완전히 스테인리스 스틸 구조
- 청소가 쉬워요
- 316L로 비성식 가스와 액체를 측정하기에 적합합니다.
- 환경 보호 및 화학 산업에 이상적입니다.
- 해양 및 항공 산업에서 사용됩니다.
- 의약품, 바이오 의약품 및 식품 위생에 사용하기에 적합합니다산업.
| 성능 매개 변수 | |
| 측정 범위 | 0~35Kpa...~35MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | ≤1가등급 범위의 0.5배 |
| 정확도 25oC | ±00.25% (보통) ±0.5% (최대) |
| 반복 가능성 | 00.1%FS |
| 히스테레시스 | 00.1%FS |
| 장기적 안정성 | ±00.1% F.S/연도(보통) ±0.2%F.S/연도(최고) |
| 0점 온도 변동 | ±0.02% F.S/oC ((≤100KPa) ±0.01% F.S/oC ((> 100KPa) |
| 전체 규모 온도 변화 | ±0.02% F.S/oC ((≤100KPa) ±0.01% F.S/oC ((> 100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | -20-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 전 db IIC T6 Gb |
| 보호 등급 | 난P65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.251kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 통신 프로토콜 | 3.6~30V / 배터리 | 4개의 선 |

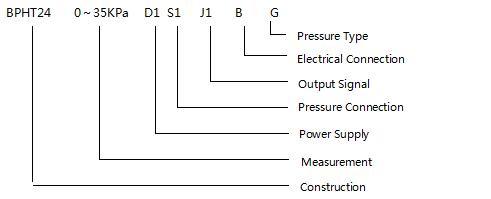

| 선택 예제 |
| 주문 팁 |
1제품을 선택할 때 측정되는 매체는 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때, 폭발 방지형 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3LCD 또는 LED 디스플레이 헤드를 갖춘 송신기를 주문할 때 송신기의 전원 공급량은 20VDC 이하가 되어서는 안 됩니다.
4제품의 신뢰할 수있는 작동을 보장하기 위해 사용자는 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 신뢰할 수 있도록 보장해야합니다.
5. 플루오로 고무 O 링의 명목 작동 온도 범위는 -20oC에서 250oC입니다. 제품의 작동 온도가 -20oC 이하라면 EPDM O 링 밀폐를 선택해야합니다.
6. 기본 케이블 길이는 1.5m입니다, 세 가지 재료에서 사용할 수 있습니다. 지정되지 않은 경우, 그것은 폴리에틸렌 케이블 재료와 함께 제공 될 것입니다. 다른 케이블 재료를 필요로 하는 경우,순서로 정해 주세요.
7. 강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 전파 간섭과 같은 특별한 요구 사항에 대해, 우리의 회사를 알리고 주문에 명시하십시오.
| 순서 가이드 | ||||||||
| BPHT24 | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| 제9조 | 표시 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| 측정 범위 | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||

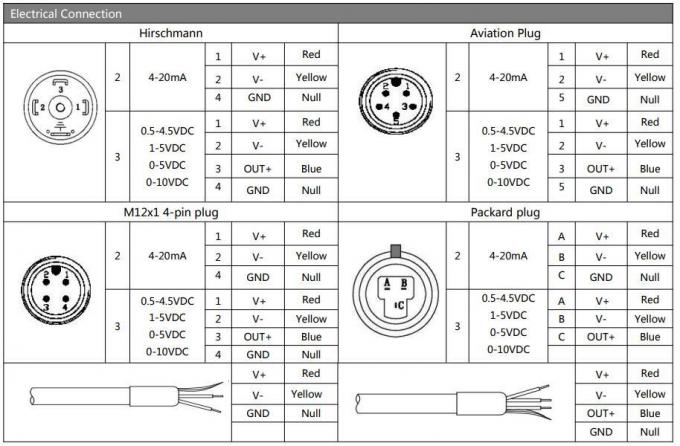

| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
