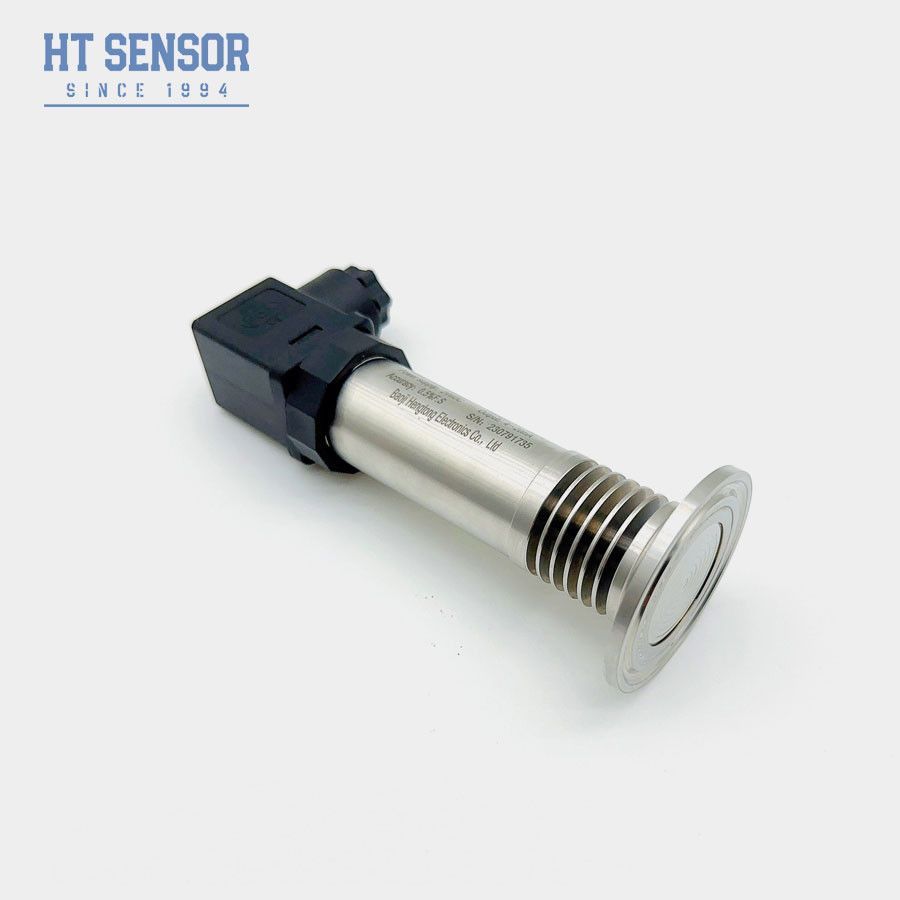

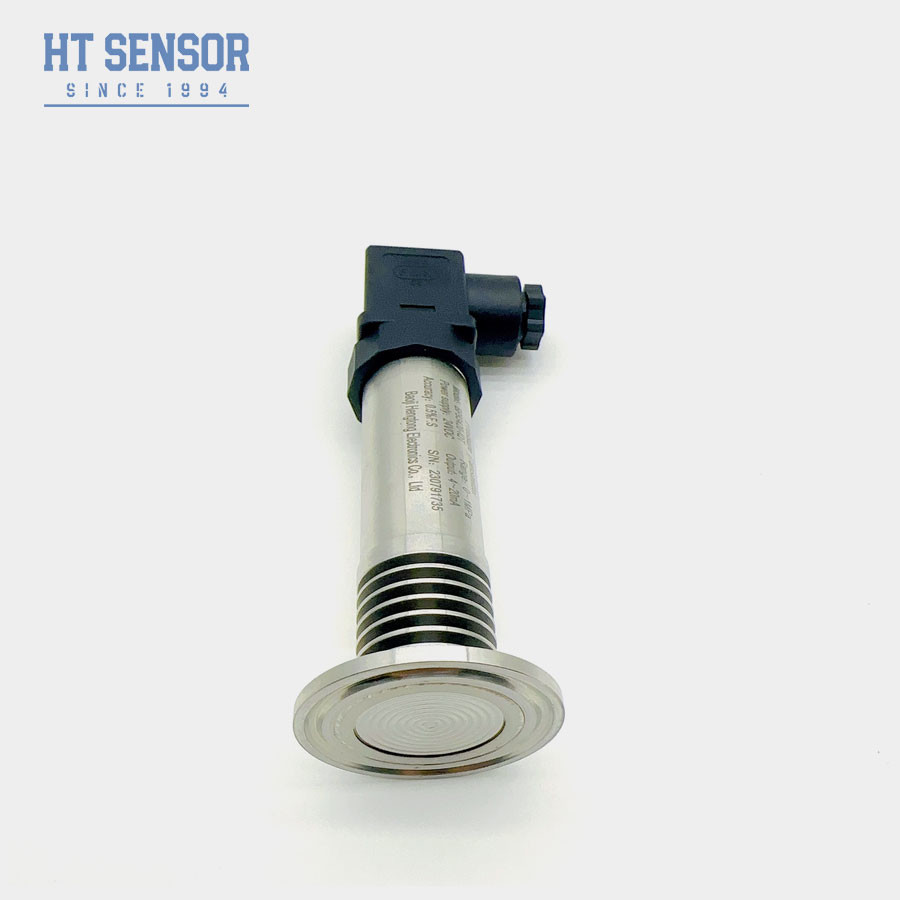

50.4mm 클램프 큰 대막 고온 송신기 설치
BP93420-IQT 고온 플러시 P재발센서
플러시 디아프라그마 압력 센서 도입:
확산 실리콘 센서 기술은 높은 정확성, 높은 안정성 및 높은 신뢰성의 특징을 가지고 있습니다.클램프 평면 필름 구조는 다양한 매체의 측정에 적응 할 수 있습니다., 좋은 선형성과 반복성을 가지고 있으며, 넓은 작동 온도 범위를 가지고 있으며, CE, RoHS와 같은 다양한 인증으로 다른 온도 조건의 측정에 적응 할 수 있습니다.,유분산 실리콘 압력 센서는 중요한 응용 프로그램에서 정확하고 신뢰할 수있는 압력 측정을 보장합니다.
- 다양한 압력 인터페이스 옵션
- 중형 스케일링을 방지하기 위해 위생적인 용도로 설계된
- 고 정밀성, 완전히 스테인리스 스틸 구조
- 청소가 쉬워요
신청서류스프라그마 압력 센서:
- 316L로 비성식 가스와 액체를 측정하기에 적합합니다.
- 환경 보호 및 화학 산업에 이상적입니다.
- 해양 및 항공 산업에서 사용됩니다.
- 의약품, 바이오 의약품 및 식품 위생에 사용하기에 적합합니다산업.
| 성능 매개 변수 |
| 측정 범위 |
0~35Kpa...~3.5MPa |
| 압력 유형 |
측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 |
≤1가등급 범위의 0.5배 |
| 정확도 25oC |
±00.25% (보통) ±0.5% (최대) |
| 반복 가능성 |
00.1%FS |
| 히스테레시스 |
00.1%FS |
| 장기적 안정성 |
±00.1% F.S/연도(보통) ±0.2%F.S/연도(최고) |
| 0점 온도 변동 |
±0.02% F.S/oC ((≤100KPa) ±0.01% F.S/oC ((> 100KPa) |
| 전체 규모 온도 변화 |
±0.02% F.S/oC ((≤100KPa) ±0.01% F.S/oC ((> 100KPa) |
| 주파수 반응 |
2.4Khz |
| 보상 온도 |
-20-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 |
-20°C~80°C |
| 저장 온도 |
-40oC ~ 120oC |
| 진동 |
10g,55Hz ~ 2kHz |
| 주택 재료 |
304, 316L |
| 디아프라그마 재료 |
316L |
| 단열 저항 |
100MΩ 100VDC |
| 폭발성 등급 |
전 db IIC T6 Gb |
| 보호 등급 |
난P65 |
| 오 링 봉인 |
플루오로 고무 |
| 무게 |
~0.551kg |
| 출력 신호 |
공급 전압 |
출력 유형 |
| 4~20mA |
12~30VDC |
23/4w이레 |
| 0~10/20mA |
3 w이레 |
| 0/1~5V |
| 0/1~ 10V |
| 0.5~4.5V |
5VDC |
| RS485 통신 프로토콜 |
3.6~30V / 배터리 |
4 유선 |
| 순서 가이드 |
| BP93420XX |
압력 송신기 |
| |
코드 |

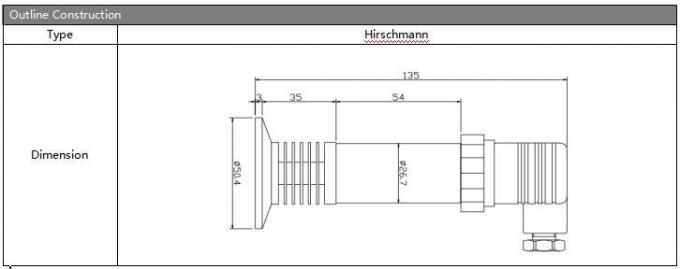

도표 건설 |
| IB |
일반 압력 송신기 |
제9조 |
표시 압력 송신기 |
| IE |
충격 저항 항공 압력 송신기 |
IIC/III |
산업용 일반/ 디스플레이 압력 송신기 |
| IF |
수분 방지 압력 송신기 |
IIE/IIIE |
일반/디스플레이 압력 송신기 |
| IN |
에어컨 전용 압력 송신기 |
IC |
고온 압력 송신기 |
| IQ/IQT |
큰 대막 / 고온 압력 송신기 |
|
|
| |
측정 범위 |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. |
| |
코드 |
전원 공급 |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
다른 것 |
| |
코드 |
출력 신호 |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
|
코드 |
전기 연결 |
| B1 |
히르슈만 |
| B2 |
PG7 플러그 |
| B3 |
밀폐 된 케이블 출력 |
| B4 |
2088 산업용 케이스 |
| B5 |
2088 디스플레이가 있는 산업용 케이스 |
| B6 |
다른 것 |
| |
코드 |
압력 유형 |
| G |
가이드 압력 |
| A |
절대적 압력 |
| S |
밀폐 된 기준 압력 |
1제품을 선택할 때 측정되는 매체는 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때, 폭발 방지형 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3LCD 또는 LED 디스플레이 헤드를 갖춘 송신기를 주문할 때 송신기의 전원 공급량은 20VDC 이하가 되어서는 안 됩니다.
4제품의 신뢰할 수있는 작동을 보장하기 위해 사용자는 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 신뢰할 수 있도록 보장해야합니다.
5. 플루오로 고무 O 링의 명목 작동 온도 범위는 -20oC에서 250oC입니다. 제품의 작동 온도가 -20oC 이하라면 EPDM O 링 밀폐를 선택해야합니다.
6. 기본 케이블 길이는 1.5m입니다, 세 가지 재료에서 사용할 수 있습니다. 지정되지 않은 경우, 그것은 폴리에틸렌 케이블 재료와 함께 제공 될 것입니다. 다른 케이블 재료를 필요로 하는 경우,순서로 정해 주세요.
7. 강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 전파 간섭과 같은 특별한 요구 사항에 대해, 우리의 회사를 알리고 주문에 명시하십시오.
