| 원래 장소: | 중국 바오지 |
|---|---|
| 브랜드 이름: | HT sensor |
| 인증: | CE,RoHs,ISO9001 |
| 모델 번호: | BP93420-IQ |
| 최소 주문 수량: | 1 |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 패키지 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 웨스턴 유니온, L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 달 |
| 모델 번호: | BP93420-IQ | 보호 등급: | IP65 |
|---|---|---|---|
| 무게: | ~0.3kg | 하우징 소재: | 304 SS |
| 유압식: | 측정 압력, 절대 압력, 밀폐 압력 | 운송 패키지: | 판지를 가진 표준 수출 패킹 |
| 사양: | 실리콘 압력 센서 | 클램프: | Φ50.4mm |
| 원산지: | 바오지, 중국 | HS 코드: | 9026201090 |
| 공급 능력: | 50000PCS/Year | 구조의 종류: | 확산형 실리콘 압력 트랜스미터 |
| 측정 매체: | 공기 및 액체 | 정확도 급: | 0.25%, 0.5%,0.3% |
| 압력 범위: | -100kpa...0kpa ~10kpa...100MPa | IP 등급: | IP65 |
| 사용자 정의: | 가능 | 맞춤형 요청 | ||
| 강조하다: | Bp93420-Iq 플러시 디아프라그마 압력 전달기,플러시 디아프라그마 압력 송신기 50.4mm,50.4mm 클램프 압력 송신기 |
||

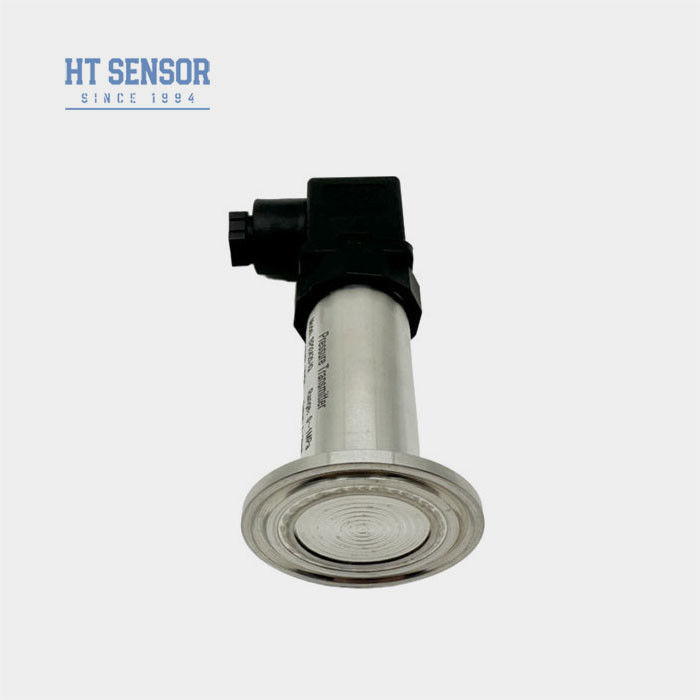

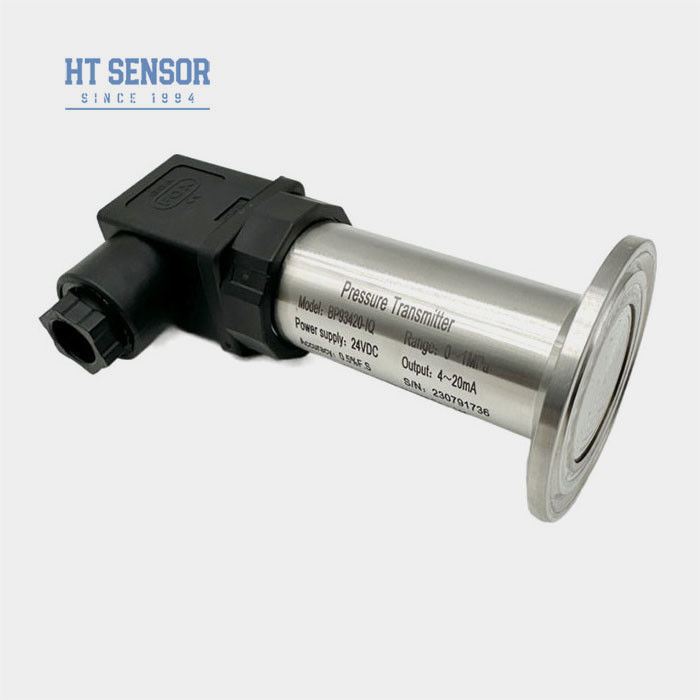

Φ50.4MM 클램프 플러스 디아프라그마 압력 센서 송신기
BP93420-IQ P재발T송금자
도입플러시 디아프라그마 압력 센서:
BP93420-IQ 압력 송신기의신호 처리 회로는 스테인리스 스틸 하우스 안에 위치하고 있습니다.센서 신호를 표준 출력 신호로 변환합니다.높은 위생 조건이 요구되는 장소에서 사용되며 신뢰할 수 있고위생적인 환경에서 정확한 압력 측정.
성능 파라미터:
| 측정 범위 | - 100kPa... 0kPa 35kPa... 3.5MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확성 25°C | ±0.25% (보통) ±0.5% (최대) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70°C (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40°C~120°C |
| 진동 | 10g,55Hz 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.2kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0·10/20mA |
3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5·4.5V | 5VDC | |
| RS485 통신 프로토콜 | 3.6~30V / 배터리 | 4개의 선 |
| 순서 가이드 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| IB | 일반 압력 송신기 | 제9조 | 표시 압력 송신기 | |||||
| IE | 충격 저항 항공 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| IF | 수분 방지 압력 송신기 | IIE/IIIE | 일반/디스플레이 압력 송신기 | |||||
| IN | 에어컨 전용 압력 송신기 | IC | 고온 압력 송신기 | |||||
| IQ/IQT | 큰 대막 / 고온 압력 송신기 | |||||||
| 측정 범위 | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

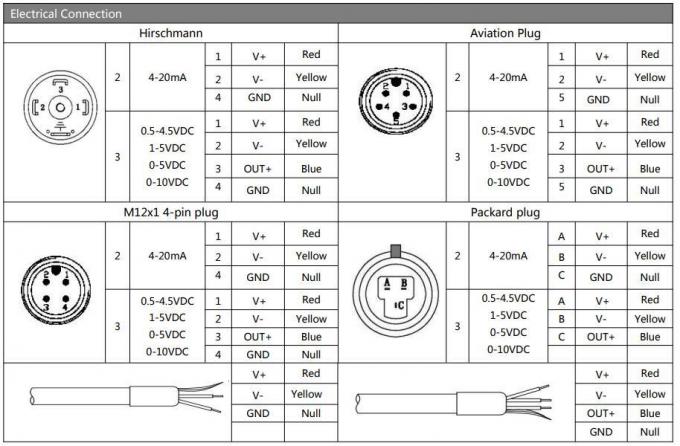

| 코드 | 전기 연결 | |||||||

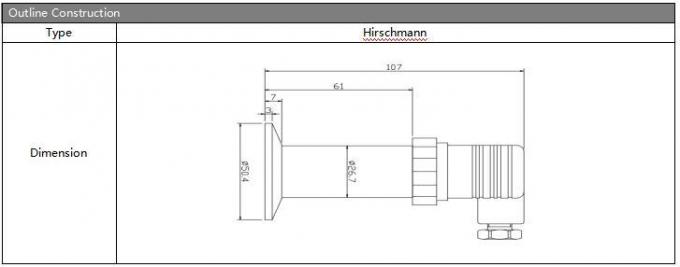

| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
