| 원래 장소: | 중국 바오지 |
|---|---|
| 브랜드 이름: | HT sensor |
| 인증: | CE,RoHs,ISO9001 |
| 모델 번호: | BP157 |
| 최소 주문 수량: | 1 |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 패키지 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 웨스턴 유니온, L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 달 |
| 모델 번호: | BP157 | 죽다: | NOVA 센서 매어 |
|---|---|---|---|
| 보상온도: | -10~70℃ | 하우징 소재: | 304 SS |
| 유압식: | 측정 압력, 절대 압력, 밀폐 압력 | HS 코드: | 9026201090 |
| 측정 매체: | 가스 또는 액체 | 정확도 급: | 0.25%, 0.5% |
| 압력 범위: | 0kpa~10kpa...20MPa | IP 등급: | IP65 |
| 강조하다: | 고정도 압력 송신 센서 IP65,압력 전송 센서 산업용 RoHs,공기 및 물 압력 센서 RoHs |
||

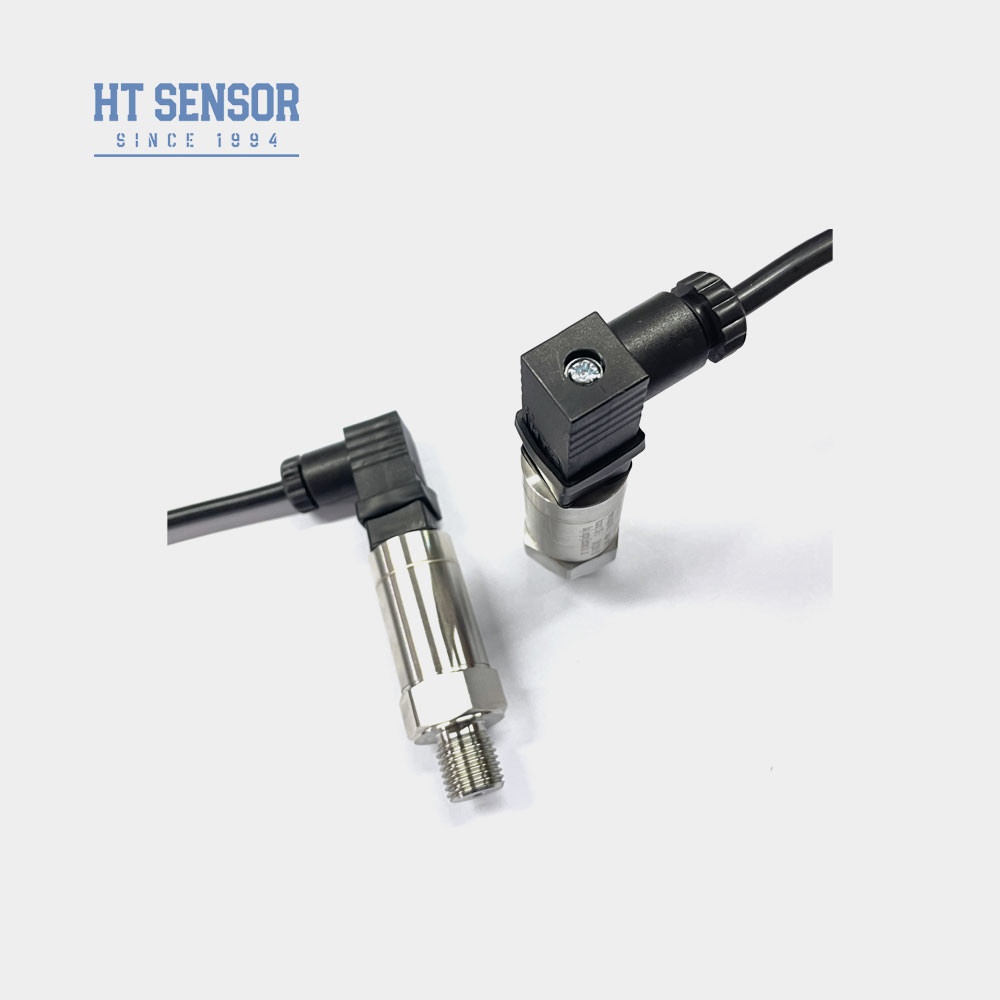

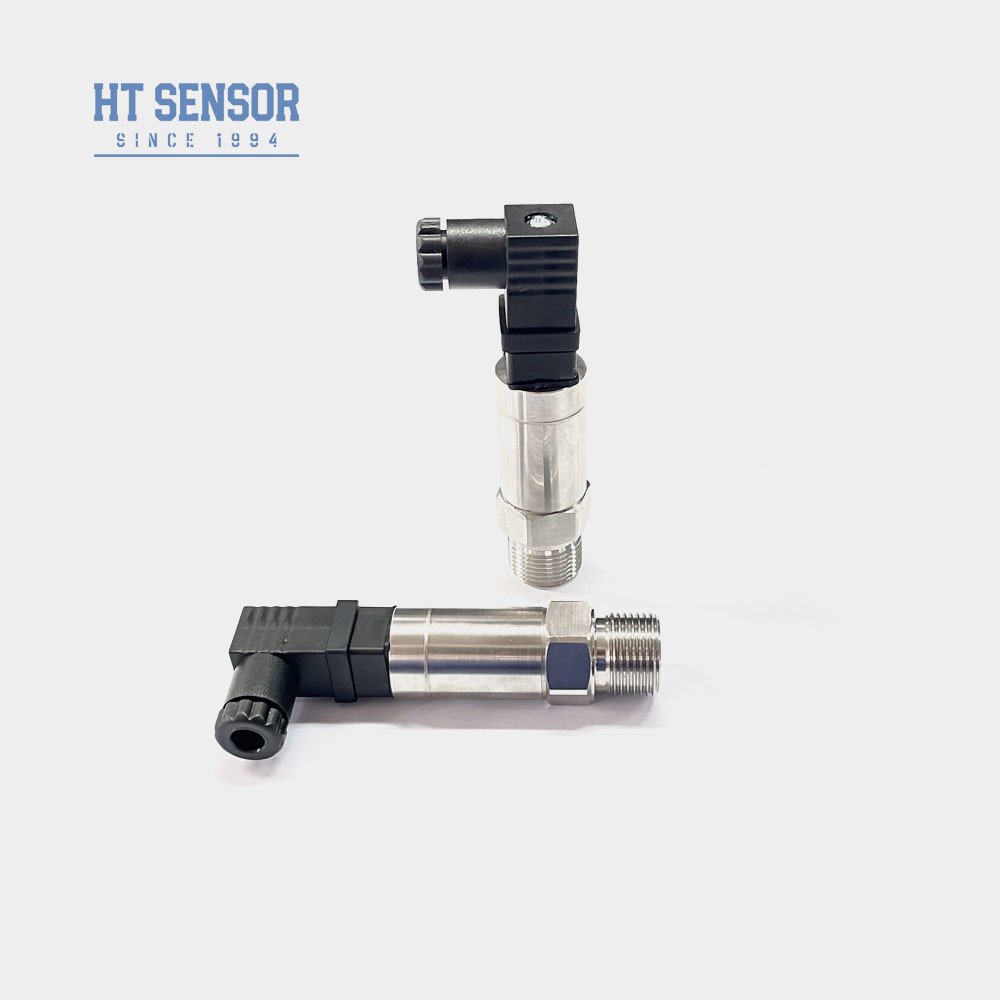

BP157 압력 송신기
압력 송신기 센서 도입:
BP157 압력 송신 센서는 HT 시리즈 실리콘 압력 내성 격리막 기름으로 채워진 핵을 신호 측정 요소로 사용합니다.신호 처리 회로는 센서 신호를 표준 출력 신호로 변환합니다.광범위한 테스트 및 부품, 반품 및 완제품의 노화 검사를 통해이 제품은 안정적이고 신뢰할 수있는 성능을 보장합니다. 정확한 압력 측정을 제공합니다.,산업 운영의 안전과 효율성을 보장합니다. 정확 한 압력 측정 을 제공 하여 산업 작업 의 안전 과 효율성 을 보장 합니다.
제품 특성압력 전송 센서:
1넓은 측정 범위, 스테인레스 스틸 구조, 다양한 압력 인터페이스 형태
2. IP65 보호 등급 스테인리스 스틸 구조
30과 전체 스케일 조절
4고 정밀, 모든 스테인레스 스틸 구조
신청서압력 전송 센서:
1- 316L 스테인레스 스틸로 부식성 가스와 액체의 압력 측정
2해양 및 항공 산업에 적용됩니다
3석유, 화학, 금속, 전력 생산 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
4수압 및 공기 제어 시스템에서 사용됩니다.
| 성능 파라미터: | |
| 측정 범위 | 0kPa ~ 10kPa...5MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (일반) ±0.5% (최다) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.05kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 선택 예제: |
| 주문 팁: |
| 주문 안내서: | |||||||||
| BP15X | 아날로그 압력 송신기 | ||||||||
| 코드 | 도표 건설 | ||||||||
| 5 | 패커드 플러그 | 6 | 밀폐 된 직출력 케이블 1.5 미터 | ||||||
| 7 | 미니 히르슈만 커넥터 | 8 | 대형 히르슈만 연결 장치 | ||||||
| 측정 범위 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. | ||||||||
| 코드 | 전원 공급 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | 다른 것 | ||||||||
| 코드 | 출력 신호 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

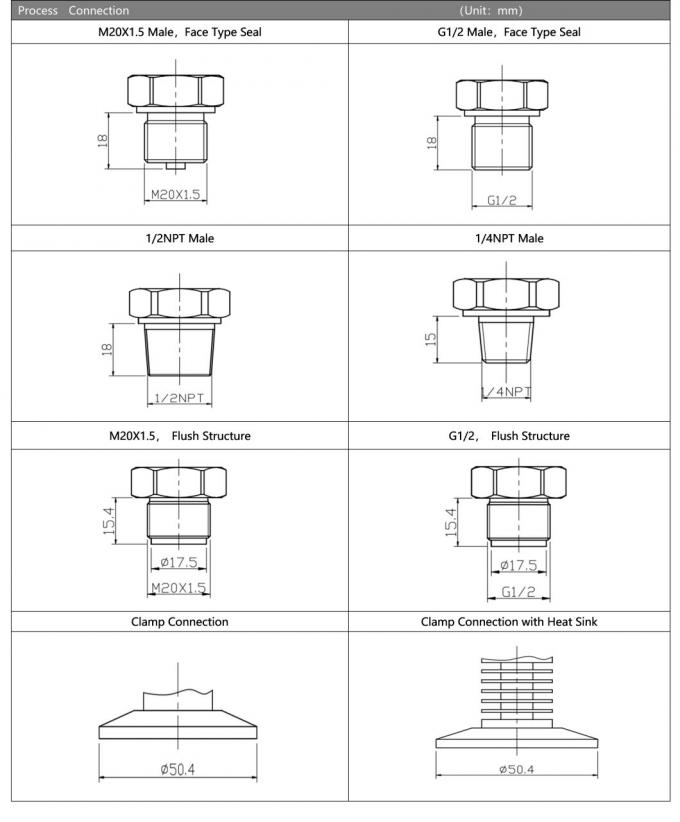

| 코드 | 압력 연결 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 다른 것 (Flanges) | ||||||||
| 코드 | 전기 연결 | ||||||||
| B1 | 히르슈만 | ||||||||
| B2 | PG7 | ||||||||
| B3 | 케이블 밀폐 출구 1.5 미터 | ||||||||
| B4 | 다른 것 | ||||||||
| 코드 | 압력 유형 | ||||||||
| G | 가이드 압력 | ||||||||
| A | 절대적 압력 | ||||||||
| S | 밀폐 된 기준 압력 | ||||||||
