| 원래 장소: | 중국 바오지 |
|---|---|
| 브랜드 이름: | HT SENSOR |
| 인증: | CE,RoHs,ISO9001 |
| 모델 번호: | BP156 |
| 최소 주문 수량: | 1 |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 패키지 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 웨스턴 유니온, L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 달 |
| 모델 번호: | BP156 | 배상 임시.: | 0-70 급 |
|---|---|---|---|
| 하우징 소재: | 304S.S | 유압식: | 측정 압력, 절대 압력, 밀폐 압력 |
| 사양: | 실리콘 압력 센서 | 상표: | HT센서 |
| 종류: | 정상 압력 송신기 센서 | 측정 매체: | 가스 |
| 정확도 급: | 0.5g | 압력 범위: | 0kpa~10kpa...20MPa |
| IP 등급: | IP65 | 사용자 정의: | 사용 가능 합니다. |

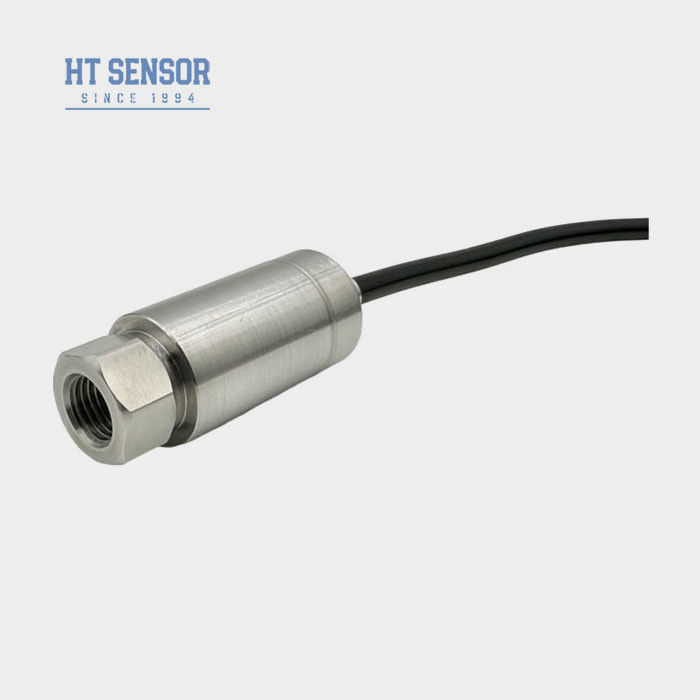

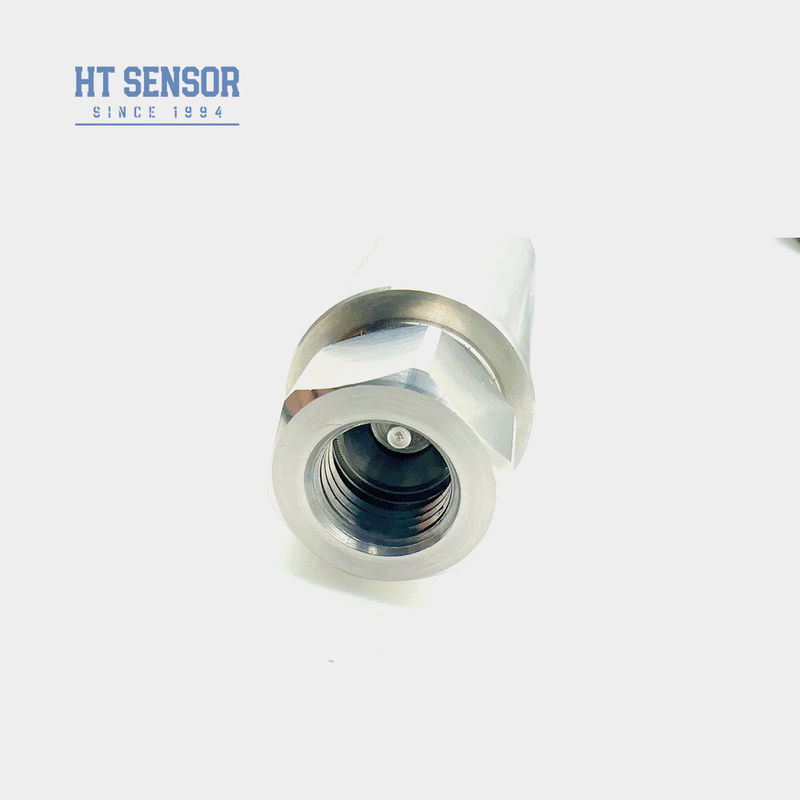

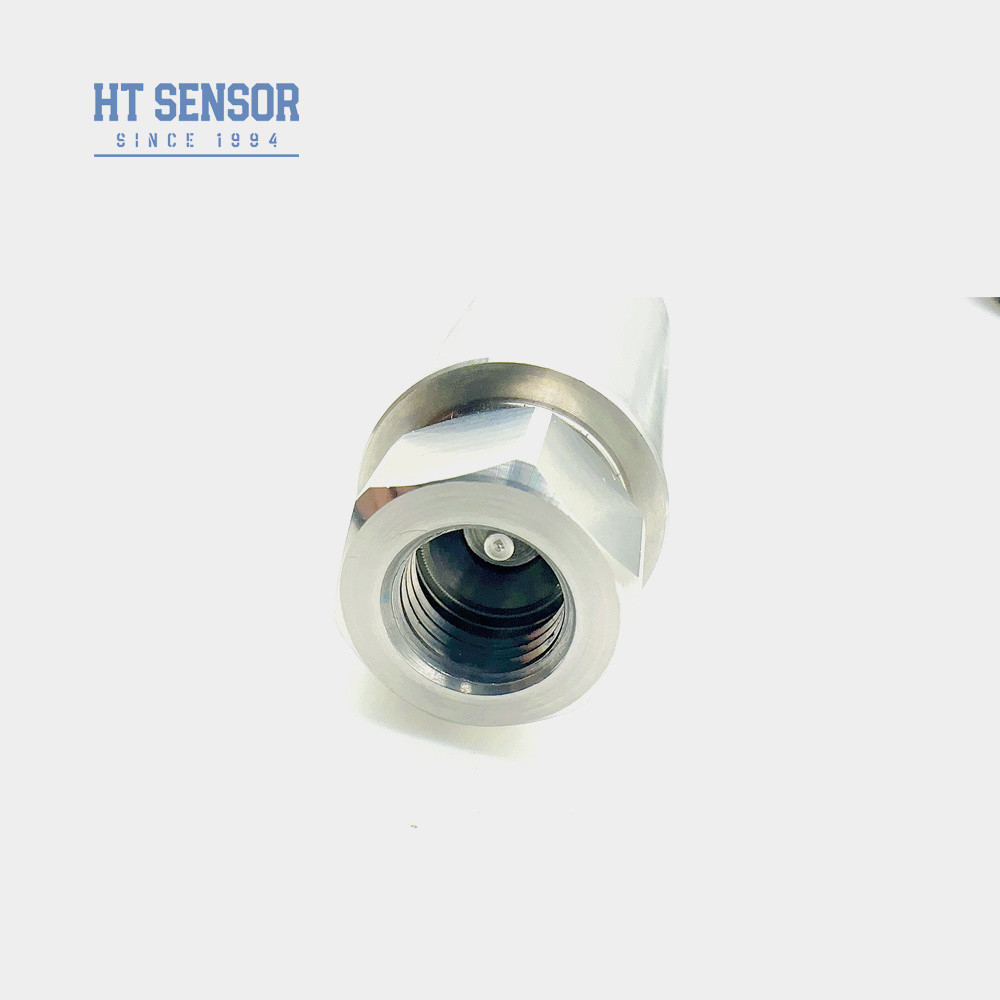

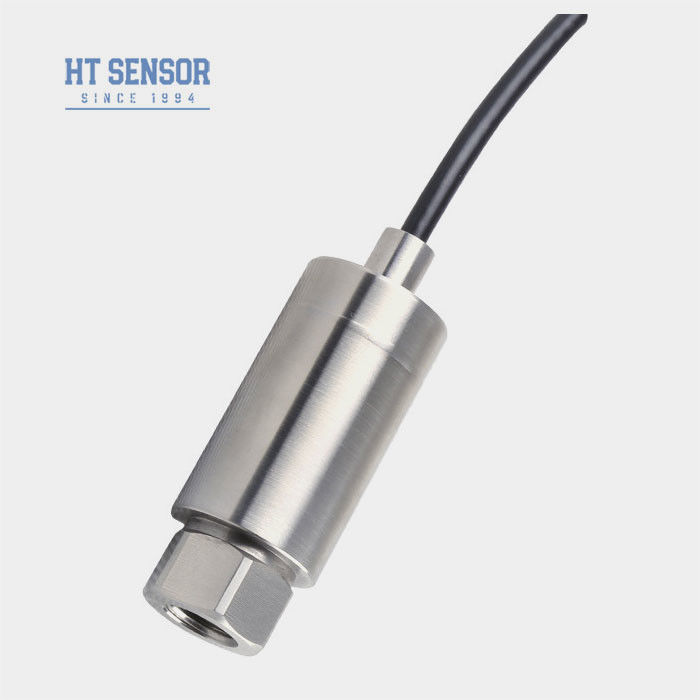

BP156 압력 송신기
작은 크기의 압력 송신 센서 도입:
BP156작은 크기의 압력 송신 센서특히 개발된 비용 효율적인 제품입니다공기 압축기 및 냉각 장비에 적용됩니다.기술 및 고성능 송신 회로로 장착이 송신기는 다음과 같은 특징이 있습니다.작은 크기, 강한 수분 저항성, 우수한 반전자기이 제품은 엄격한 테스트와 노화 과정을 거쳤습니다.부품, 반품 및 완제품의 선택,안정적이고 신뢰할 수 있는 성능
제품 특성작은 크기의 압력 송신 센서:
1넓은 측정 범위, 스테인레스 스틸 구조, 다양한 압력 인터페이스 형태.
2콤팩트하고 가벼운 디자인
신청서작은 크기의 압력 송신 센서:
1316L 스테인리스 스틸로 부식성 없는 가스 및 액체의 압력 측정
2해양 및 항공 산업에 적용됩니다.
3수압 및 공기 제어 시스템에서 사용됩니다.
| 성능 매개 변수작은 크기의 압력 송신 센서: | |
| 측정 범위 | 0kPa ~ 10kPa...20MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.15kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 선택 예제 |
| 주문 팁 |
1제품을 선택 할 때, 테스트 중인 제품의 접촉 부분과 호환되는 매체를 확인하십시오.
2주문을 할 때 폭발 방지 제품에는 디지털 디스플레이가 포함되어 있지 않다는 것을 참고하십시오.
3LCD 또는 LED 디스플레이 헤드를 가진 송신기를 주문 할 때 송신기의 전원 공급량은 20VDC보다 낮지 않아야합니다.
4제품의 안정적인 작동을 보장하기 위해 현장 사용자는 번개 보호 장치를 설치해야합니다.그리고 제품과 전원 공급의 신뢰할 수 있는.
5. 플루오르 고무 O 반지의 가명 작동 온도 범위는 -20 °C ~ 250 °C입니다. 제품의 작동 온도가 -20 °C보다 낮으면 EPDM O 타입 밀폐 반지를 선택해야합니다.
6. 기본 길이 1.5m 케이블, 선택할 수있는 세 가지 재료가 있습니다. 특별한 지침이 없으면 폴리에틸렌 케이블 재료를 사용할 수 있습니다.다른 케이블 재료가 필요하다면주문서에 적어주세요.
7. 강한 진동, 즉각적인 왈로프, 강한 전자기 또는 전파 간섭 및 기타 특별한 요구 사항의 경우, 저희에게 우리의 회사를 알리고 순서에 표시하십시오.
| 주문 안내 | |||||||||
| BP15X | 아날로그 압력 송신기 | ||||||||

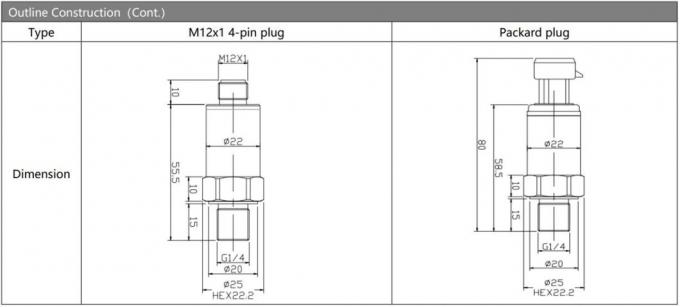

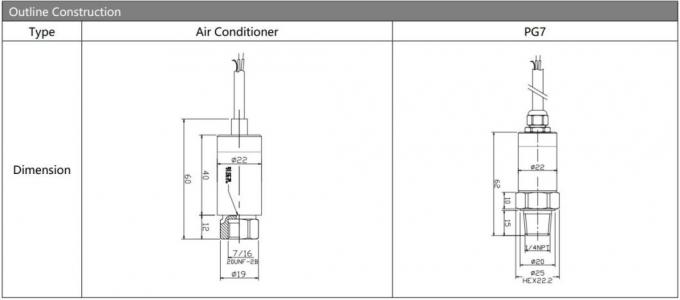

| 코드 | 도표 건설 | ||||||||
| 5 | 패커드 플러그 | 6 | 밀폐 된 직출력 케이블 1.5 미터 | ||||||
| 7 | 미니 히르슈만 커넥터 | 8 | 대형 히르슈만 연결 장치 | ||||||
| 측정 범위 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. | ||||||||
| 코드 | 전원 공급 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | 다른 것 | ||||||||
| 코드 | 출력 신호 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| 코드 | 압력 연결 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 다른 것 (Flanges) | ||||||||
| 코드 | 전기 연결 | ||||||||
| B1 | 히르슈만 | ||||||||
| B2 | PG7 | ||||||||
| B3 | 케이블 밀폐 출구 1.5 미터 | ||||||||
| B4 | 다른 것 | ||||||||
| 코드 | 압력 유형 | ||||||||
| G | 가이드 압력 | ||||||||
| A | 절대적 압력 | ||||||||
| S | 밀폐 된 기준 압력 | ||||||||
FAQ:
1Q: 압력 센서 송신기의 특징은 무엇입니까?
A: 높은 정확성, 내구성, 그리고 뛰어난 성능. 사용자 정의가 가능합니다.
2Q: 나는 특별한 사양을 사용자 정의 할 수 있습니까?
A: 예, 우리의 엔지니어들은 특정 요구 사항을 충족시키기 위해 제품을 조정할 수 있습니다. 우리는 OEM 및 ODM 서비스를 제공합니다.
3질문:품질 보증?
A:우리 제품들은 원래 구매자에게 배송일로부터 12~18개월 간 제한된 보증 기간을 가지고 있습니다. Hengtong는 결함있는 제품을 무료로 교체하거나 수리합니다.이 보장은 어떤 단위에도 적용되지 않습니다남용, 방치
4질문: 일반적인 배송 기간은 얼마입니까?
A: 표준 모델의 경우 5 ~ 8 일. 사용자 정의 제품은 다를 수 있습니다.
5질문: 상품 가격은 어떤가요? 할인도 있나요?
A: 대용량 주문이나 장기 파트너에 대한 할인과 함께 경쟁력 있는 가격.
6. Q: 당신의 제품의 보증은 무엇입니까? 그리고 판매 후 서비스?
A: 우리의 보증 기간은 배송 후 24 개월이며, 우리의 판매 후 24 시간 내에 귀하의 질문에 응답합니다, PC 네트워크에 의해 원격 지침은항상 사용할 수 있습니다.
