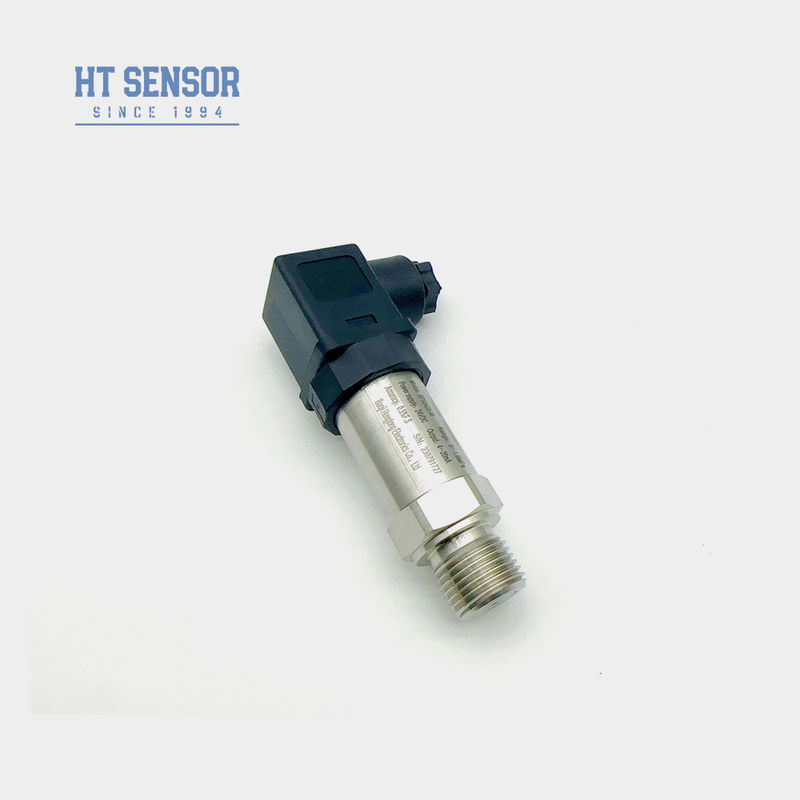

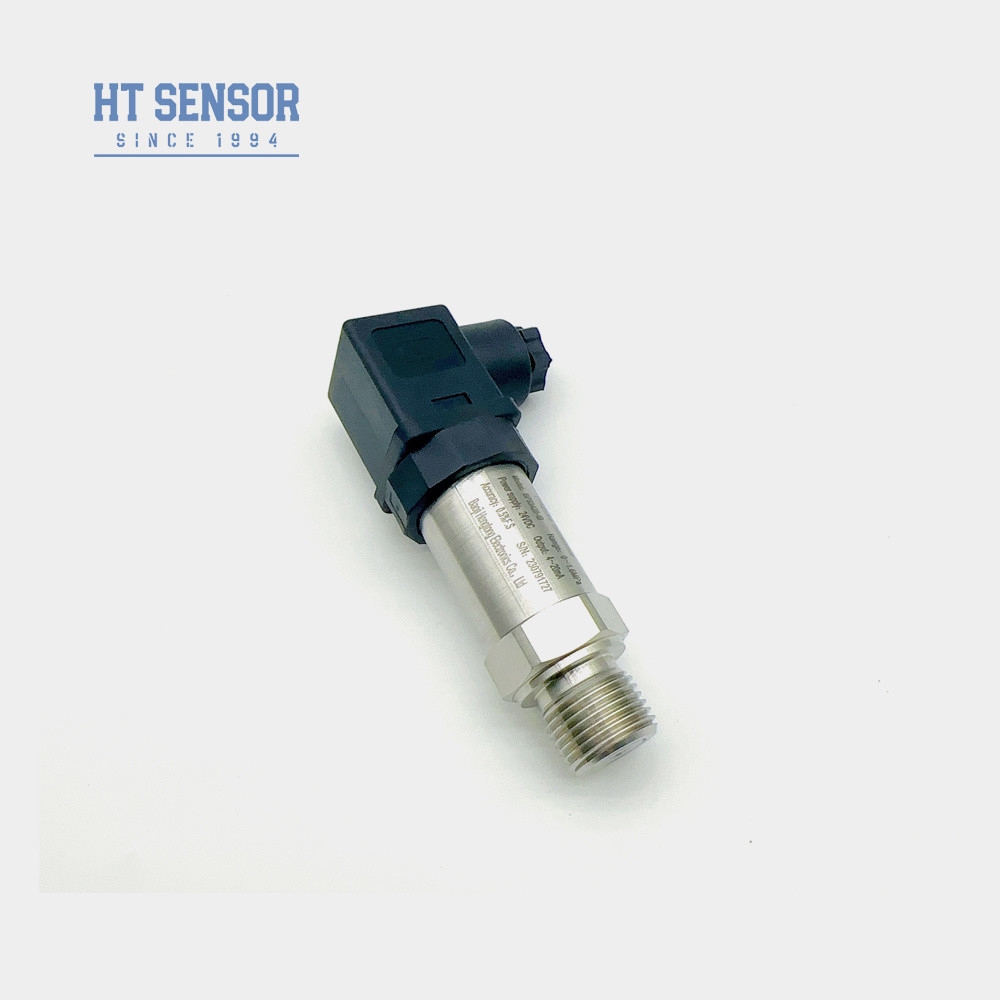

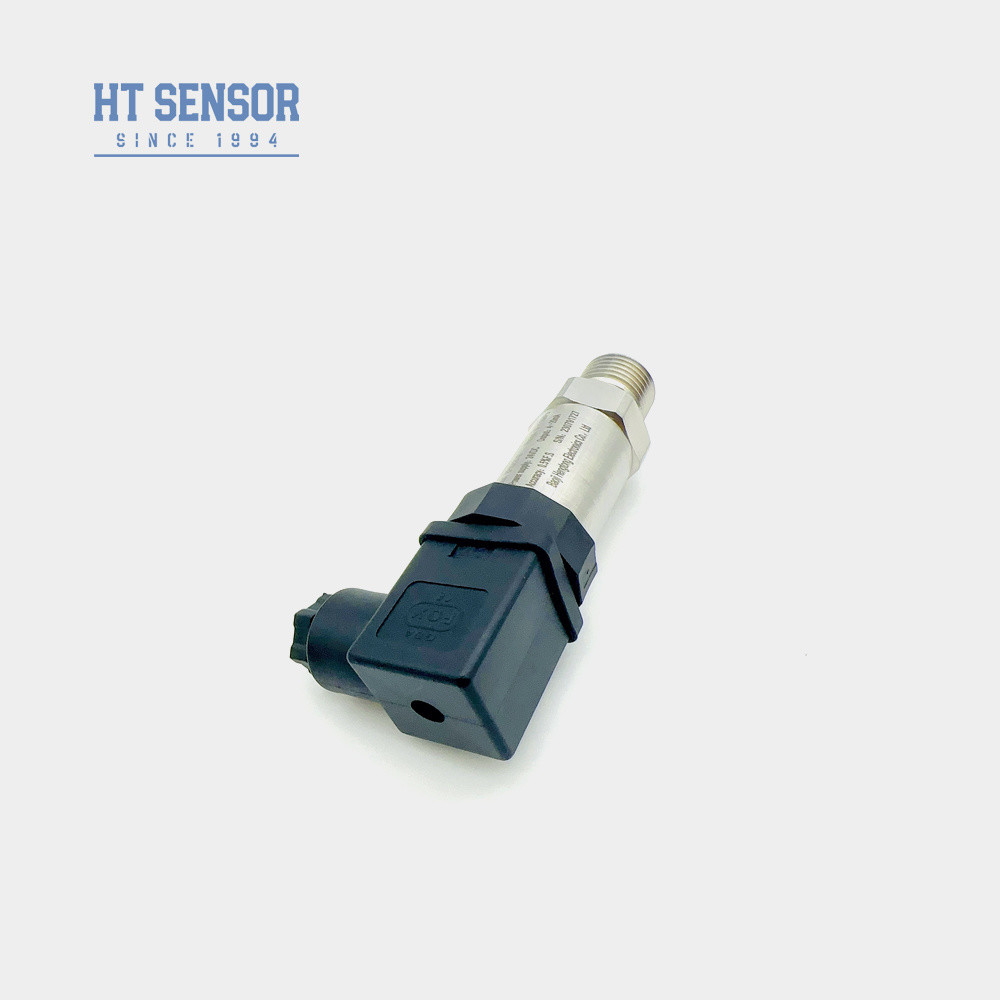

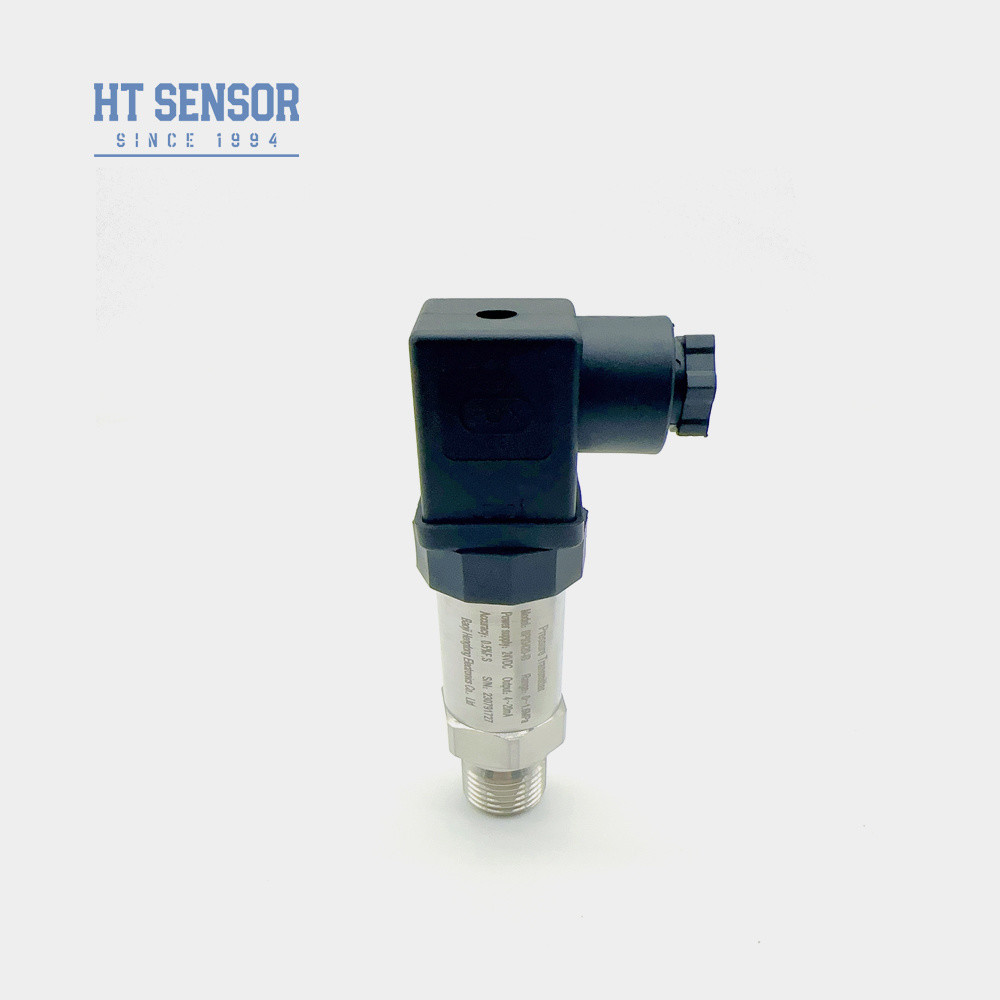

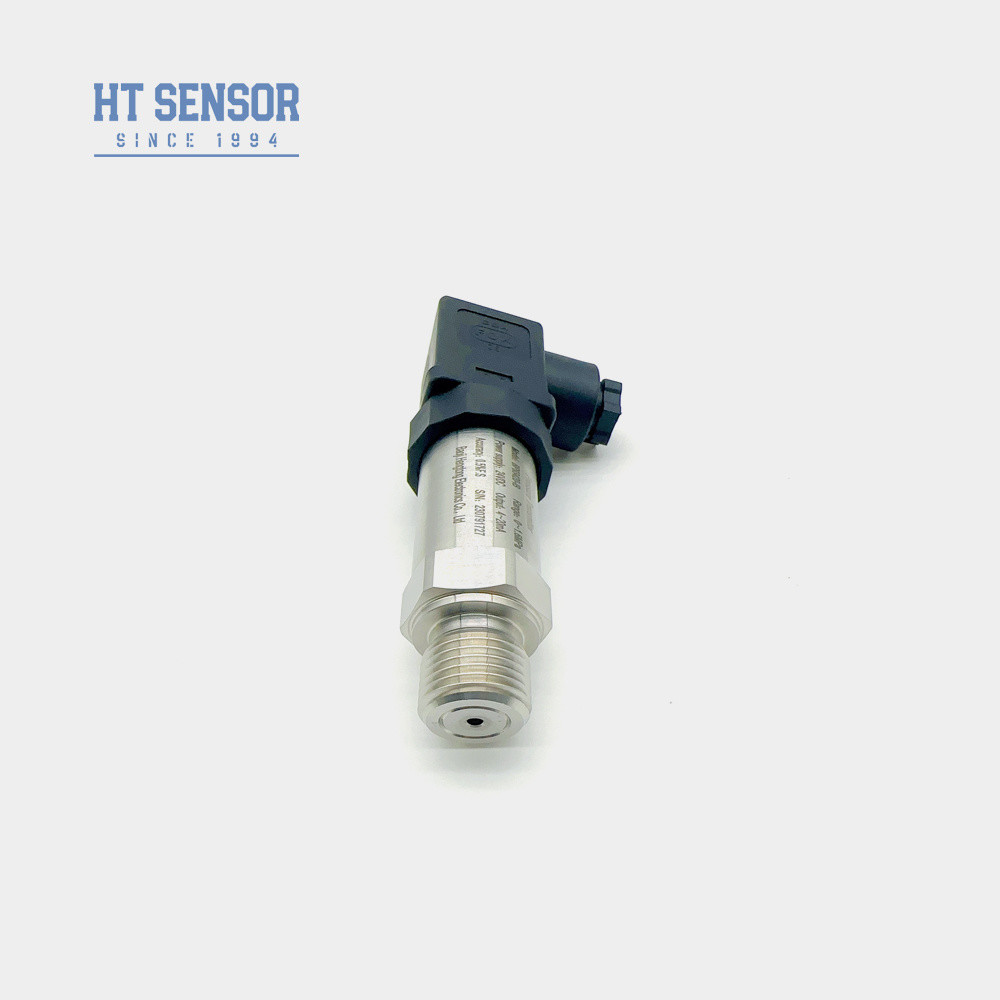

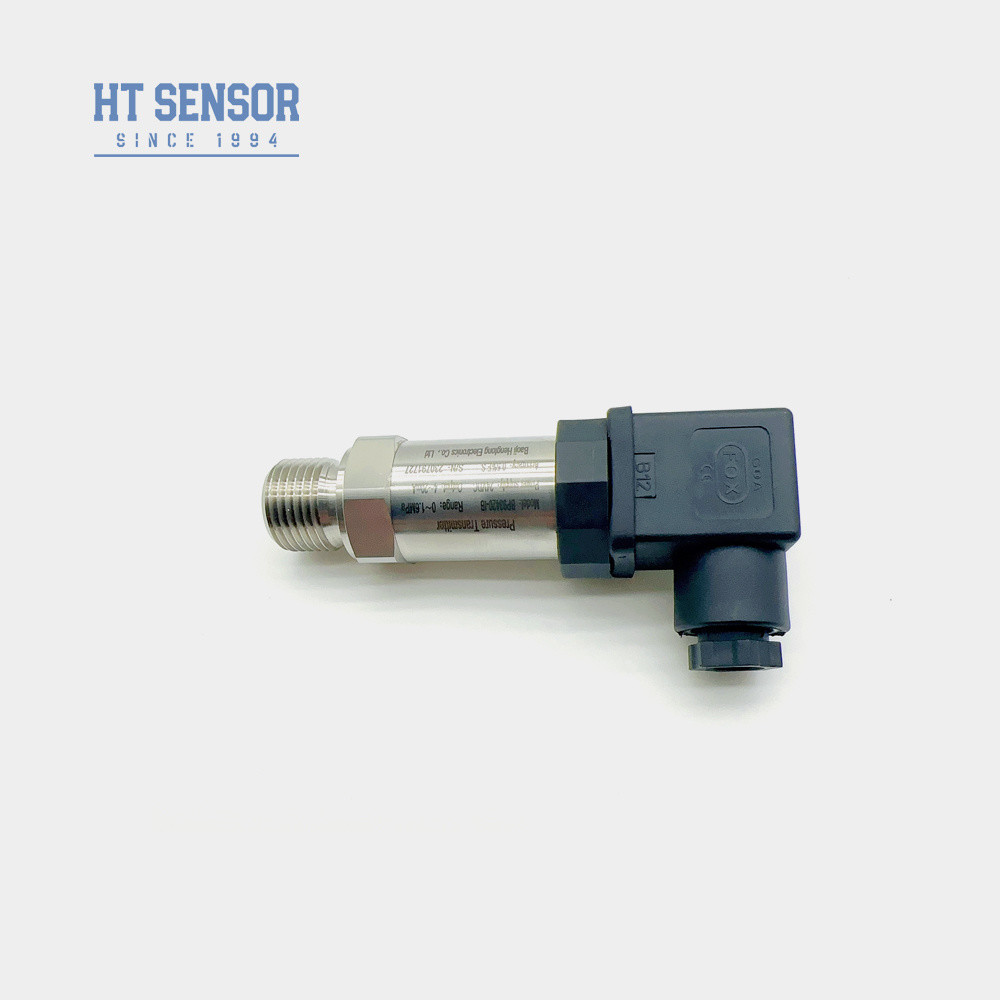

HT 센서 피에조저항 OEM 유압 압력 트랜스미터 BP93420-IB 압력 센서
Product Details
| 모델 번호.: | BP93420 ib | 맞춤형: | 맞춤형 |
|---|---|---|---|
| 보호 등급: | IP65 | 장기간 안정성: | +-0.2% F.S/년 (형) |
| 하우징 재료: | 304S.S 316L | 압력 유형: | 측정 압력, 절대 압력, 밀폐 압력 |
| 등록 상표: | HT센서 | 기원: | 중국 |
| 구조 유형: | 확산형 실리콘 압력 트랜스미터 | 측정 매체: | 액체 |
| 정확도 등급: | 0.5g | 압력 범위: | 0kpa~10kpa...100MPa |
| 강조하다 |
피에조레시스티브 수압 압력 센서,OEM 압력 송신기 BP93420-IB,가맹점과 함께 수압 압력 센서 |
||
Product Description
HT 센서 압저항 OEM 유압 압력 트랜스미터 BP93420-IB 압력 센서 제품 설명
BP93420IB 압력 트랜스미터
소개:
BP93420IB 압력 트랜스미터는 HT 시리즈 확산 실리콘 절연 오일 충전 감지 셀을 주요 신호 측정 요소로 사용합니다. 신호 처리 회로는 스테인리스 스틸 인클로저 내에 있으며, 여기서 센서 신호를 표준화된 출력 신호로 변환합니다. 모든 구성 요소, 하위 어셈블리 및 완제품은 안정적이고 신뢰할 수 있는 성능을 보장하기 위해 엄격한 테스트 및 에이징 스크리닝 프로세스를 거칩니다.
제품 특징:
1. 모든 스테인리스 스틸 구조와 다양한 압력 인터페이스 옵션을 갖춘 광범위한 측정 범위.
2. 컴팩트하고 가벼운 디자인.
3. 독립적인 제로 및 스팬 조정.
4. 완전 통합된 스테인리스 스틸 구조를 통해 높은 정확도 달성.
5. 제로점 및 전체 스케일의 유연한 보정.
응용 분야:
1. 316L 스테인리스 스틸을 사용한 부식성 가스 및 액체의 압력 측정
2. 해양 및 항공 산업에 적용
3. 석유, 화학, 야금, 발전 및 수문학과 같은 산업 현장 공정에 사용
4. 유압 및 공압 제어 시스템에 활용
| 성능 매개변수: | |
| 측정 범위 | -100kPa…0kPa ~ 10kPa…100MPa |
| 압력 유형 | 게이지 압력, 절대 압력, 밀봉 압력 |
| 과부하 | ≤ 정격 범위의 1.5배 |
| 25ºC에서의 정확도 | ±0.25% (일반) ±0.5% (최대) |
| 반복성 | 0.1%FS |
| 히스테리시스 | 0.1%FS |
| 장기 안정성 | ±0.1%F.S/년(일반) ±0.2%F.S/년(최대) |
| 제로점 온도 드리프트 | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| 전체 스케일 온도 드리프트 | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| 보상 온도 | 0-70ºC(≤10mpa, 맞춤형) |
| 작동 온도 | -20ºC~80ºC |
| 보관 온도 | -40ºC~120ºC |
| 진동 | 10g,55Hz ~ 2kHz |
| 하우징 재질 | 304,316L |
| 다이어프램 재질 | 316L |
| 절연 저항 | 100MΩ 100VDC |
| 방폭 등급 | Ex ia IIC T6 Ga |
| 보호 등급 | IP65 |
| O-링 씰 | 플루오로 고무 |
| 무게 | ~0.125kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4선 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 주문 팁 |
1. 제품 선택 전에 측정 매체가 모든 습윤 부품과 호환되는지 확인하십시오.
2. 참고: 주문 시 방폭형에는 디지털 디스플레이 헤드가 포함되지 않습니다.
3. LCD 또는 LED 디스플레이 헤드가 장착된 트랜스미터의 경우 공급 전압은 최소 20VDC여야 합니다.
4. 안정적인 제품 작동을 위해 사용자는 설치 현장에 적절한 낙뢰 보호 장치를 설치하고 제품과 전원 공급 장치가 적절하게 접지되도록 권장합니다.
5. 표준 플루오로 고무 O-링은 -20ºC ~ 250ºC의 온도에 적합합니다. -20ºC 미만의 작동 온도의 경우 EPDM O-링을 선택해야 합니다.
6. 기본 케이블 길이는 1.5m이며 세 가지 재료 옵션으로 제공됩니다. 달리 지정하지 않는 한 폴리에틸렌이 제공됩니다. 주문 시 대체 재료 선호도를 표시하십시오.
7. 심한 진동, 과도 충격, 강한 전자기 간섭 또는 무선 주파수 간섭과 같은 특별한 요구 사항이 있는 경우 주문 시 당사에 알리고 자세히 설명하십시오.
| 주문 가이드 | ||||||||
| BP93420XX | 압력 트랜스미터 | |||||||
| 코드 | 개요 구성 | |||||||
| IB | 일반 압력 트랜스미터 | IX | 디스플레이 압력 트랜스미터 | |||||
| IE | 충격 방지 항공 압력 트랜스미터 | IIC/III | 산업용 일반/디스플레이 압력 트랜스미터 | |||||
| IF | 방습 압력 트랜스미터 | IIE/IIIE | 일반/디스플레이 압력 트랜스미터 | |||||
| IN | 에어컨 전용 압력 트랜스미터 | |||||||
| IC | 고온 압력 트랜스미터 | |||||||
| IQ1/IQ2 | 대형 다이어프램/고온 압력 트랜스미터 | |||||||
| 측정 범위 | -0.1. . .0~0.01...100MPa | |||||||
| (0-X)Kpa 또는 MPa | X: 실제 측정 범위 표시 | |||||||
| 코드 | 전원 공급 장치 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 기타 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 기타 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀봉된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이싱 | |||||||
| B5 | 디스플레이가 있는 2088 산업용 케이싱 | |||||||
| B6 | 기타 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 게이지 압력 | |||||||
| A | 절대 압력 | |||||||
| S | 밀봉된 기준 압력 | |||||||
FAQ:
1. Q: 압력 센서 트랜스미터의 특징은 무엇입니까?
A: 높은 정밀도, 내구성 및 뛰어난 성능. 맞춤형 제작 가능.
2. Q: 특수 사양을 맞춤 제작할 수 있습니까?
A: 예, 당사 엔지니어는 특정 요구 사항을 충족하도록 제품을 맞춤 제작할 수 있습니다. OEM 및 ODM 서비스를 제공합니다.
3. Q: 생산 능력은 얼마입니까?
A: 당사의 제조 시설은 월 최대 30,000개의 압력 센서 트랜스미터를 생산할 수 있으므로 대규모 주문의 요구 사항을 완벽하게 충족할 수 있습니다. 그러나 원활한 생산 및 배송 일정을 위해 사전에 영업팀에 문의하는 것이 좋습니다.
4. Q: 일반적인 배송 기간은 얼마입니까?
A: 표준 모델의 경우 5~8일. 맞춤형 제품은 다를 수 있습니다.
5. Q: 제품 가격은 어떻게 책정됩니까? 할인이 있습니까?
A: 대량 주문 또는 장기 파트너에게 할인이 적용되는 경쟁력 있는 가격.
6. Q: 제품의 보증은 무엇입니까? 그리고 애프터 서비스는?
A: 당사 보증 기간은 선적 후 24개월이며, 애프터 서비스는 24시간 이내에 귀하의 질문에 답변하고 PC 네트워크를 통한 원격 지침을 제공합니다.항상 가능합니다.
