형통 4-20mA 다양한 출력 압력 센서 오일 충전형 압전 저항 압력 트랜스미터
Product Details
| 모델 번호: | BP93420 ib | 장기간 안정성: | +-0.2% F.S/년 (형) |
|---|---|---|---|
| 유압식: | 측정 압력, 절대 압력, 밀폐 압력 | 운송 패키지: | 판지를 가진 표준 수출 패킹 |
| 사양: | 실리콘 압력 센서 | 상표: | HT센서 |
| 원산지: | 중국 | 정확도 급: | 0.5g |
| 압력 범위: | 0kpa~10kpa...100MPa | IP 등급: | IP65 |
| 강조하다 |
4-20mA oil-filled pressure transmitter,piezoresistive pressure sensor transmitter,diverse output pressure sensor |
||
Product Description
Hengtong 4-20mA 다양한 출력 압력 센서 오일 충전형 압전 저항 압력 트랜스미터 제품 설명

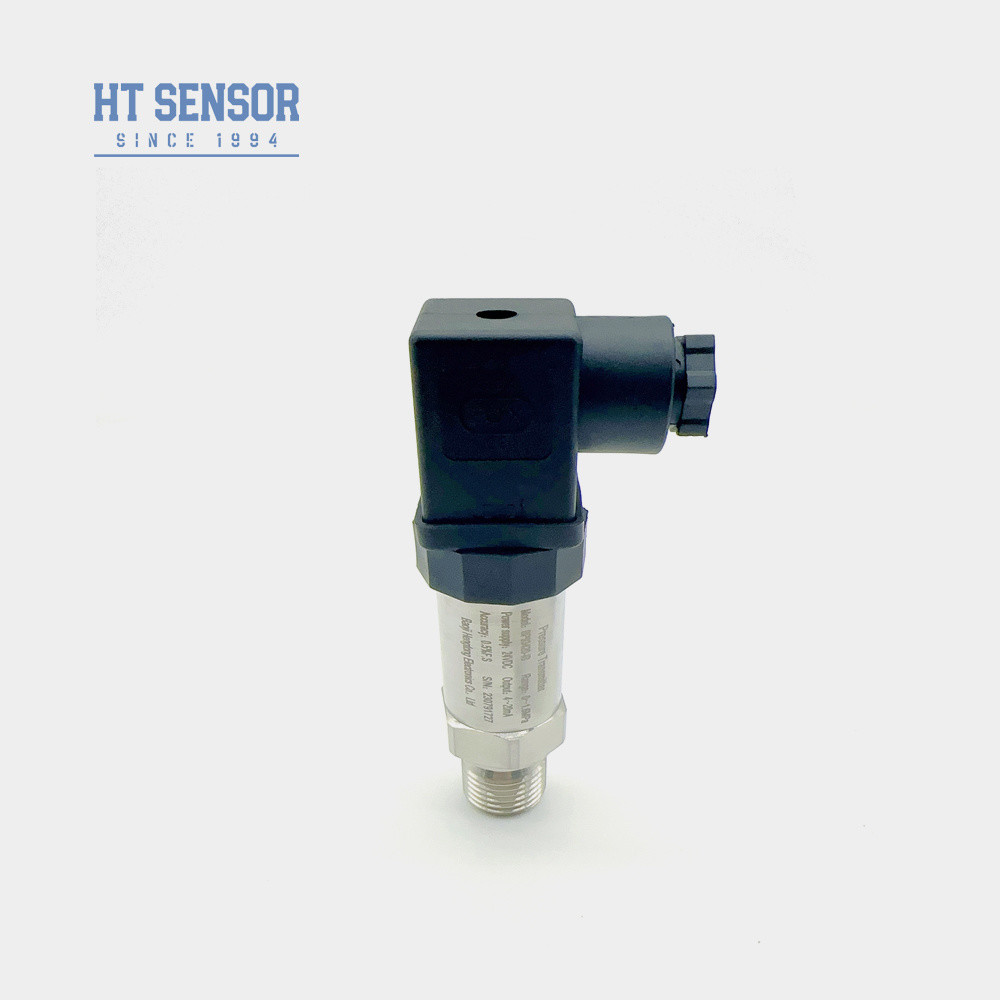

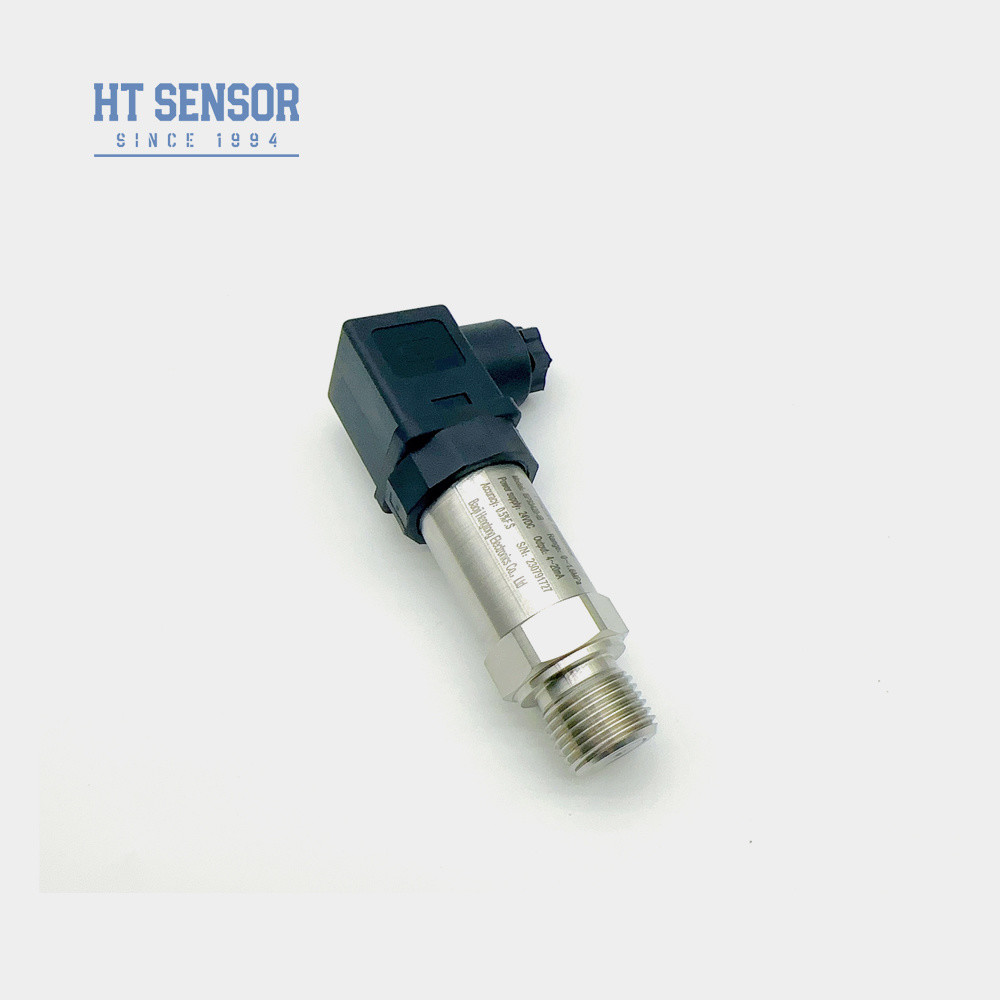

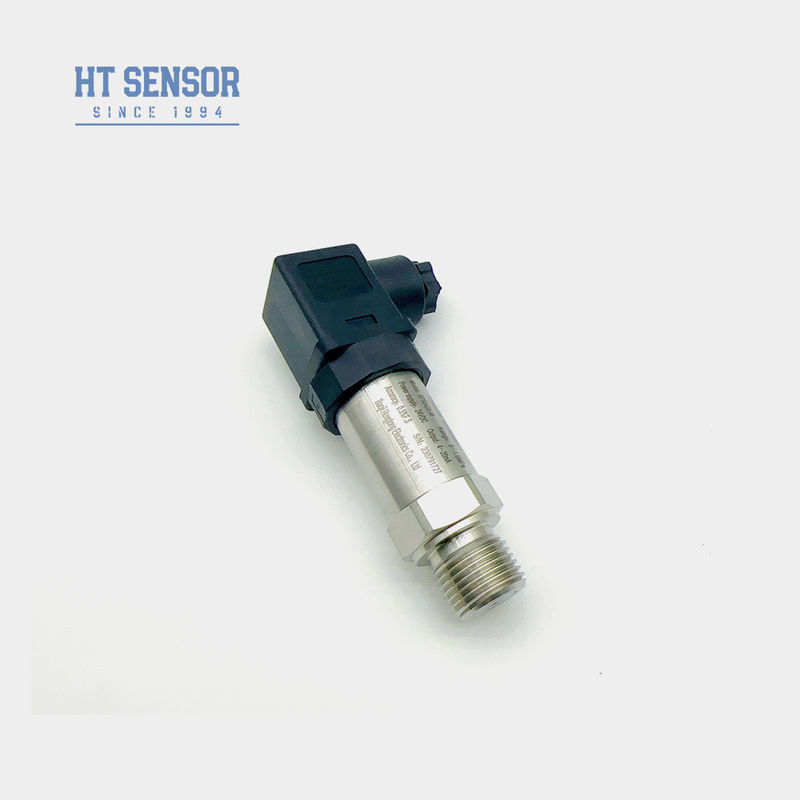

BP93420IB 압력 트랜스미터
소개:
BP93420IB 압력 트랜스미터는 HT 시리즈 확산 실리콘 절연 오일 충전 코어를 신호 측정 요소로 채택합니다. 신호 처리 회로는 스테인리스 스틸 하우징 내부에 위치하며, 센서 신호를 표준 출력 신호로 변환합니다. 이 제품은 구성 요소, 반제품 및 완제품에 대해 엄격한 테스트와 에이징 스크리닝을 거쳐 안정적이고 신뢰할 수 있는 성능을 보장합니다.
제품 특징:
1. 넓은 측정 범위, 스테인리스 스틸 구조, 다양한 압력 인터페이스 형태
2. 컴팩트하고 가벼운 디자인
3. 제로 및 풀 스케일 조정 가능
4. 고정밀, 전체 스테인리스 스틸 구조
5. 조정 가능한 제로 및 풀 스케일
응용 분야:
1. 316L 스테인리스 스틸을 사용한 부식성 가스 및 액체의 압력 측정
2. 해양 및 항공 산업에 적용
3. 석유, 화학, 야금, 발전 및 수문학과 같은 산업 현장 공정에 사용
4. 유압 및 공압 제어 시스템에 활용
| 성능 매개변수: | |
| 측정 범위 | -100kPa…0kPa ~ 10kPa…100MPa |
| 압력 유형 | 게이지 압력, 절대 압력, 밀봉 압력 |
| 과부하 | ≤ 정격 범위의 1.5배 |
| 정확도 @ 25ºC | ±0.25% (일반) ±0.5% (최대) |
| 반복성 | 0.1%FS |
| 히스테리시스 | 0.1%FS |
| 장기 안정성 | ±0.1%F.S/년(일반) ±0.2%F.S/년(최대) |
| 제로점 온도 드리프트 | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| 전체 스케일 온도 드리프트 | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| 보상 온도 | 0-70ºC(≤10mpa, 맞춤형) |
| 작동 온도 | -20ºC~80ºC |
| 보관 온도 | -40ºC~120ºC |
| 진동 | 10g,55Hz ~ 2kHz |
| 하우징 재질 | 304,316L |
| 다이어프램 재질 | 316L |
| 절연 저항 | 100MΩ 100VDC |
| 방폭 등급 | Ex ia IIC T6 Ga |
| 보호 등급 | IP65 |
| O-링 씰 | 불소 고무 |
| 무게 | ~0.25kg |
| 출력 신호 | 전원 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4선 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 주문 팁 |
2. 주문 시 방폭형 제품에는 디지털 디스플레이 헤드가 포함되지 않음을 유의하십시오.
3. LCD 또는 LED 디스플레이 헤드가 있는 트랜스미터를 주문할 때 트랜스미터의 전원은 20VDC 미만이면 안 됩니다.
4. 제품의 안정적인 작동을 보장하기 위해 사용자는 현장에 낙뢰 보호 장치를 설치하고 제품과 전원이 안정적으로 접지되도록 하는 것이 좋습니다.
5. 기본 케이블 길이는 1.5m이며 세 가지 재료로 제공됩니다. 지정하지 않으면 폴리에틸렌 케이블 재료로 공급됩니다. 다른 케이블 재료가 필요한 경우 주문 시 지정하십시오.
7. 강한 진동, 순간적인 충격력, 강한 전자기 또는 무선 주파수 간섭과 같은 특수 요구 사항의 경우 당사에 알리고 주문 시 지정하십시오.

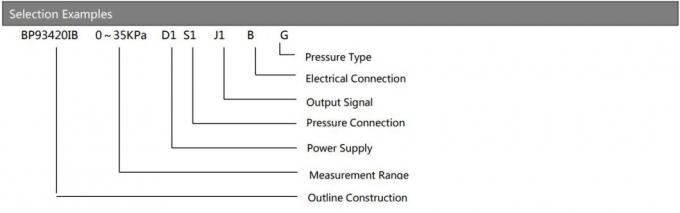

| 주문 가이드 | ||||||||
| BP93420XX | 압력 트랜스미터 | |||||||

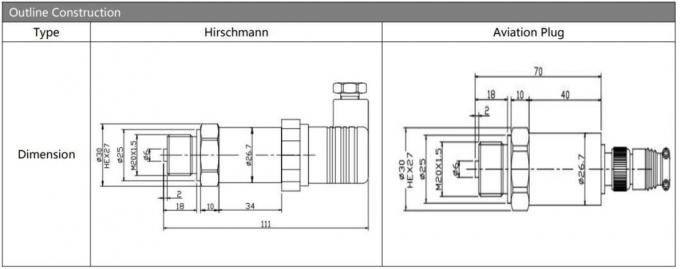

| 코드 | 개요 구조 | |||||||
| IB | 일반 압력 트랜스미터 | IX | 디스플레이 압력 트랜스미터 | |||||
| IE | 충격 방지 항공 압력 트랜스미터 | IIC/III | 산업용 일반/디스플레이 압력 트랜스미터 | |||||
| IF | 방습 압력 트랜스미터 | IIE/IIIE | 일반/디스플레이 압력 트랜스미터 | |||||
| IN | 에어컨 전용 압력 트랜스미터 | |||||||
| IC | 고온 압력 트랜스미터 | |||||||
| IQ1/IQ2 | 대형 다이어프램/고온 압력 트랜스미터 | |||||||
| 측정 범위 | -0.1. . .0~0.01...100MPa | |||||||
| (0-X)Kpa 또는 MPa | X: 실제 측정 범위 표시 | |||||||
| 코드 | 전원 공급 장치 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 기타 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

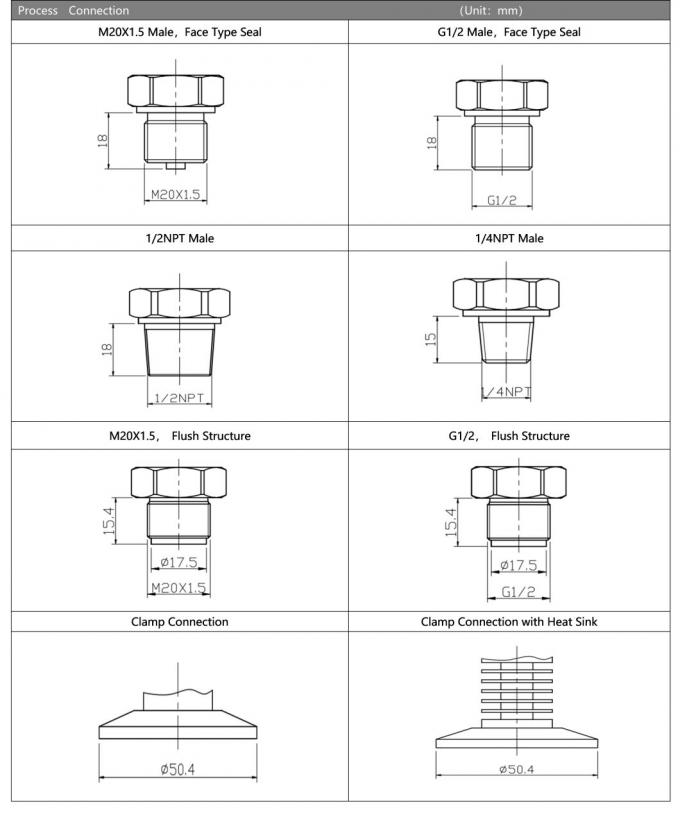

| 코드 | 압력 연결 | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 기타 | |||||||

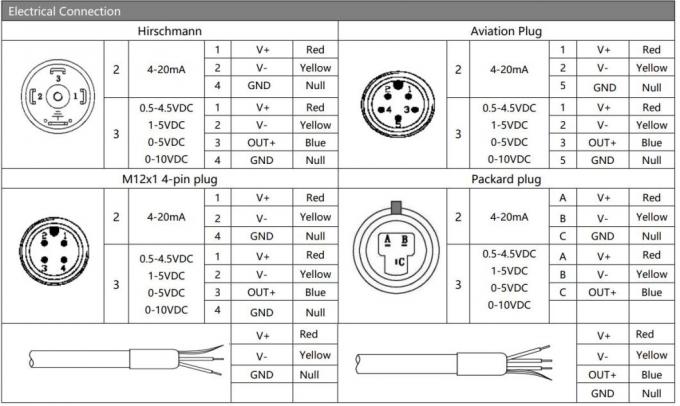

| 코드 | 전기 연결 | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀봉된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이싱 | |||||||
| B5 | 디스플레이가 있는 2088 산업용 케이싱 | |||||||
| B6 | 기타 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 게이지 압력 | |||||||
| A | 절대 압력 | |||||||
| S | 밀봉된 기준 압력 | |||||||
FAQ:
1. Q: 압력 센서 트랜스미터의 특징은 무엇입니까?
A: 고정밀, 내구성 및 뛰어난 성능. 맞춤형 제작 가능.
2. Q: 특수 사양을 맞춤 제작할 수 있습니까?
A: 예, 당사 엔지니어는 특정 요구 사항을 충족하도록 제품을 맞춤 제작할 수 있습니다. OEM 및 ODM 서비스를 제공합니다.
3. Q: 생산 능력은 어떻게 됩니까?
A: 당사의 제조 시설은 매달 최대 30,000개의 압력 센서 트랜스미터를 생산할 수 있으므로 대규모 주문의 요구 사항을 완벽하게 충족할 수 있습니다. 그러나 원활한 생산 및 배송 일정을 위해 사전에 영업팀에 문의하는 것이 좋습니다.
4. Q: 일반적인 배송 기간은 어떻게 됩니까?
A: 표준 모델의 경우 5~8일. 맞춤형 제품은 다를 수 있습니다.
5. Q: 제품 가격은 어떻게 책정됩니까? 할인이 있습니까?
A: 대량 주문 또는 장기 파트너에게 할인이 적용되는 경쟁력 있는 가격.
6. Q: 제품의 보증은 무엇입니까? 그리고 애프터 서비스는?
A: 당사의 보증 기간은 배송 후 24개월이며, 애프터 서비스는 24시간 이내에 귀하의 질문에 답변하고 PC 네트워크를 통한 원격 지침을 제공합니다. 항상 가능합니다.
