HT 센서 광 측정 범위 BP170 프로세스 제어용 압력 송신기 센서
Product Details
| 모델 번호: | BP170 | 맞춤형: | 맞춤형 |
|---|---|---|---|
| 아웃 풋: | 4~20mA | 하우징 소재: | 316L |
| 유압식: | 측정 압력, 절대 압력, 밀폐 압력 | 사양: | 실리콘 압력 센서 |
| 상표: | HT센서 | 원산지: | 중국 |
| 종류: | BP170 압력 전달 센서 | 압력 범위: | 0kPa~10kPa...40MPa |
| 강조하다 |
HT pressure sensor for process control,BP170 pressure transmitter with wide range,industrial pressure sensor with warranty |
||
Product Description
HT 센서 넓은 측정 범위 BP170 프로세스 제어용 압력 송신 센서

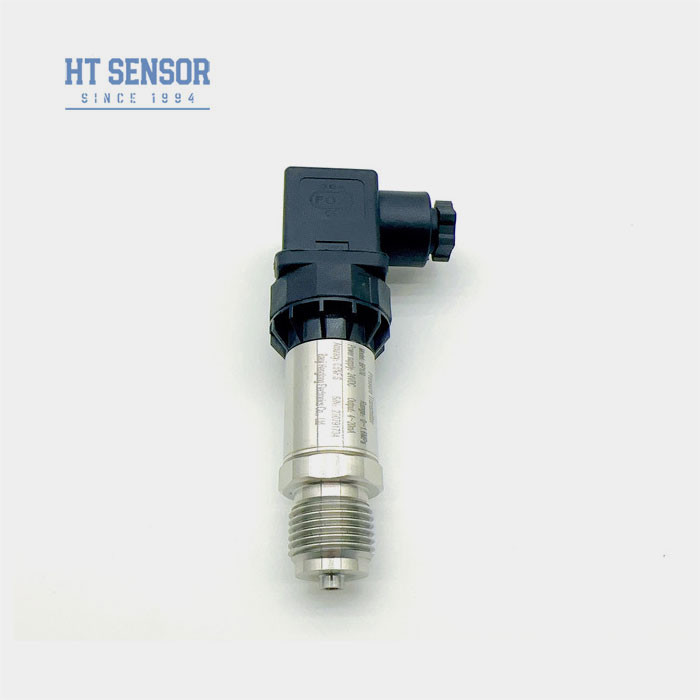

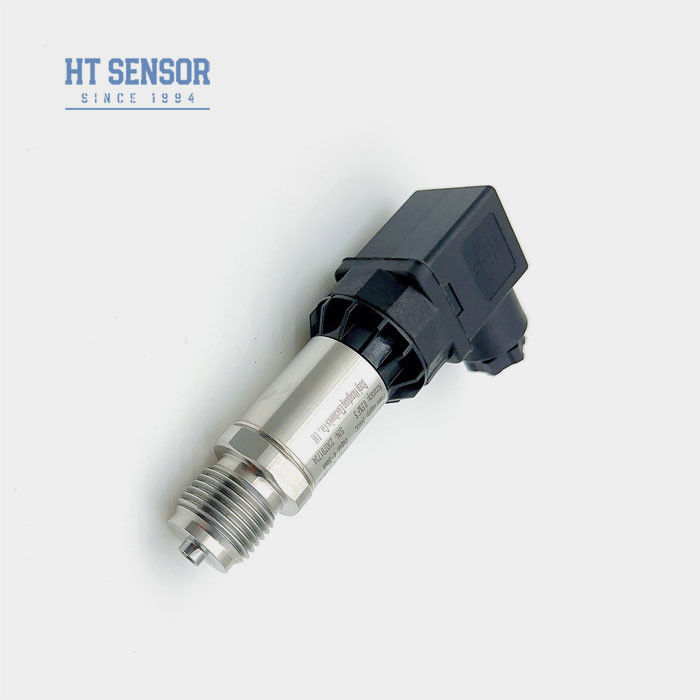

BP170 압력 송신기
압력 송신기 센서 도입:
BP170 압력 송신 센서는 신호 측정 요소로 HT 시리즈 실리콘 단열 기름 가득 센서 코어를 사용합니다.자체 개발된 고정밀 PCB로 센서 신호를 고객이 요구하는 표준 출력 신호로 변환합니다. 부품, 반품,완제품은 엄격하게 테스트되고 노화 검사를 받습니다., 안정적이고 신뢰할 수 있는 성능, 다양한 경우에 압력 테스트에 적합
압력 송신기 센서의 제품 특징:
- 1넓은 측정 범위, 스테인레스 스틸 구조, 다양한 압력 인터페이스 형태
- 2콤팩트하고 가벼운 디자인
- 3고 정밀, 모든 스테인레스 스틸 구조
- 4.정형 제로와 풀 스케일
압력 전송 센서의 응용:
- 1- 316L 스테인레스 스틸로 부식성 가스와 액체의 압력 측정
- 2해양 및 항공 산업에 적용됩니다
- 3석유, 화학, 금속, 전력 생산 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
- 4수압 및 공기 제어 시스템에서 사용됩니다.
| 압력 송신기 센서의 성능 매개 변수 | |
| 측정 범위 | 0kPa ~ 10kPa...20MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복성 및 히스테레시스 | 00.1%FS |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.25kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 선택 압력 송신기 센서 예 |
| 주문 팁 |
2주문을 할 때, 폭발 방지 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3LCD 또는 LED 디스플레이 헤드를 가진 송신기를 주문 할 때 송신기의 전원 공급량은 20VDC 미만해서는 안됩니다.
4제품의 신뢰할 수있는 작동을 보장하기 위해 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 신뢰할 수 있도록 보장해야합니다.
5. 플루오르 고무 O 반지의 가명 작동 온도 범위는 -20 °C ~ 250 °C입니다. 제품의 작동 온도가 -20 °C보다 낮으면 EPDM O 타입 밀폐 반지를 선택해야합니다.
6기본 케이블 길이는 1.5m이며 선택할 수있는 세 가지 재료가 있습니다. 특별한 지침이 없으면 폴리에틸렌 케이블 재료를 사용할 수 있습니다.다른 케이블 재료가 필요하다면주문서에 적어주세요.
7강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 RF 간섭과 같은 특별한 요구 사항의 경우, 저희에게 알리고 순서에 표시하십시오.
| 압력 송신기 센서 주문 안내 | |||||||||
| BP170X | 아날로그 압력 송신기 | ||||||||
| 코드 | 도표 건설 | ||||||||
| 5 | 패커드 플러그 | 6 | 밀폐 된 직출력 케이블 1.5 미터 | ||||||
| 7 | 미니 히르슈만 커넥터 | 8 | 대형 히르슈만 연결 장치 | ||||||
| 측정 범위 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. | ||||||||
| 코드 | 전원 공급 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | 다른 것 | ||||||||
| 코드 | 출력 신호 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| 코드 | 압력 연결 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 다른 것 (Flanges) | ||||||||
| 코드 | 전기 연결 | ||||||||
| B1 | 히르슈만 | ||||||||
| B2 | PG7 | ||||||||
| B3 | 케이블 밀폐 출구 1.5 미터 | ||||||||
| B4 | 다른 것 | ||||||||
| 코드 | 압력 유형 | ||||||||
| G | 가이드 압력 | ||||||||
| A | 절대적 압력 | ||||||||
| S | 밀폐 된 기준 압력 | ||||||||
FAQ:
1질문:당신들은 제조업 회사인가요?
A:우리는 29년 이상의 경험을 가진 제조업체입니다..
2Q: 제가맞춤형 제품?
A: 예,우리는 OEM 및 사용자 지정 디자인 서비스를 제공합니다.
3Q: 당신의 생산 능력은 무엇입니까?
A: 우리의 제조 시설은 한 달에 최대 3만 대의 압력 센서 송신기를 생산할 수 있습니다.원활한 생산 및 배달 스케줄을 보장하기 위해 사전에 판매 팀과 연락하는 것이 좋습니다..
4질문: 일반적인 배송 기간은 얼마입니까?
A: 표준 모델의 경우 5 ~ 8 일. 사용자 정의 제품은 다를 수 있습니다.
5질문: 상품 가격은 어떤가요? 할인도 있나요?
A: 대용량 주문이나 장기 파트너에 대한 할인과 함께 경쟁력 있는 가격.
6. Q: 당신의 제품의 보증은 무엇입니까? 그리고 판매 후 서비스?
A: 우리의 보증 기간은 배송 후 24 개월이며, 우리의 판매 후 24 시간 내에 귀하의 질문에 응답합니다, PC 네트워크에 의해 원격 지침은항상 사용할 수 있습니다.
