20kPa 플라스틱 셸 차차 압력 센서 실리콘 셀 피오레세스티브 압력 센서
Product Details
| 모델 번호.: | HT100 | 유형: | 차등 압력 |
|---|---|---|---|
| 와이어링 형식: | 4선 | 측정 매체: | 가스 공기 |
| 힘: | 5VDC / 1.5mA | 정확성: | 0.2%FS |
| 산출: | 밀리볼트 신호 | 공급: | 1.5MA |
| 출력 신호 유형: | 비슷한 물건 | 맞춤화: | 유효한 OEM에 의하여 주문을 받아서 만들어지는 요구일 수 있습니다 |
| 강조하다 |
20kpa 플라스틱 껍질 차차 압력 센서,차차 압력 센서 실리콘,20kPa 실리콘 피에조레시스티브 압력 센서 |
||
Product Description

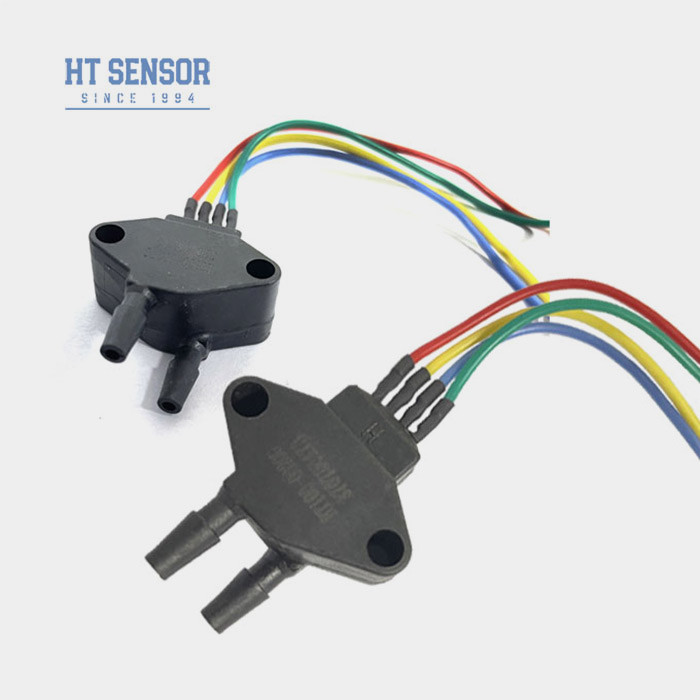

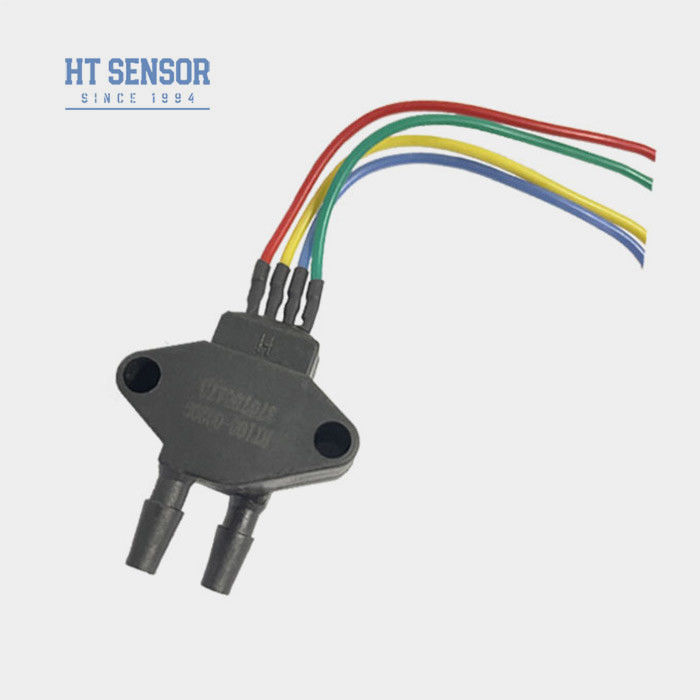

HT100 20kpa 검은색 플라스틱 껍질의 분압 실리콘 센서
HT100실리콘 피에조레시스티브 압력 센서
플러시 실리콘 압력 센서 도입:
제품 특성시리콘 압력차량 센서:
- 넓은 측정 범위, 0~10KPa~2Mpa
- 높은 신뢰성 및 우수한 안정성
- TO8 캡슐화 기술
- 항공우주 애플리케이션
신청서시리콘 압력차량 센서:
- 건조하고 부식성 없는 가스 압력 측정
- 기압 제어 시스템
- 의료용 생의학 공학
- HVAC (열기, 환기 및 에어컨)
- 항공과 관련된 목적의 항공 우주 시험
- 전원 공급: ≤2mA DC (보통 1.5mA DC)
- 입력 저항력:3KΩ~6KΩ
- 출력 저항:2.5KΩ~6KΩ
- 전기 연결:금으로 칠한 코바르 핀 또는 100mm의 고온 케이블
| 성능 매개 변수시리콘 압력차량 센서: | ||||||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa | ||||
| 유형 | 맥스 | 단위 | ||||
| 선형성 | ±0.15 | ±0.3 | % F.S | |||
| 반복 가능성 | 0.05 | 0.1 | % F.S | |||
| 히스테레시스 | 0.05 | 0.1 | % F.S | |||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | |||
| 전체 규모 출력 | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ± 1 | % F.S | |||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ± 1 | % F.S | |||
| 보상된 임시 | ≤20KPa | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| 작동 온도 | -20~80 | oC | ||||
| 저장 온도 | -40~125 | oC | ||||
| 허용되는 과부하 | 전체 규모의 3 배 또는 4MPa 사이의 작은 값을 가져 | |||||
| 폭발 압력 | 전체 규모의 5배 | |||||
| 장기적 안정성 | 0.2 % | F.S/년 | ||||
| 디아프라그마 재료 | 316L | |||||
| 단열 저항 | 100VDC ≥200MΩ | |||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | |||||
| 충격 | 100g, 11ms | |||||
| 반응 시간 | ≤1ms | |||||
| 무게 | ~12.5g | |||||
| 매개 변수는 다음과 같은 조건에서 테스트됩니다: 1.5mA의 일정한 전류와 25°C의 주변 온도 | ||||||
| 주문 팁 |
2. 하우징의 조립 동안, 그것은 수직으로 정렬되고 보상 판을 방지하거나 손상시키기 위해 균일한 압력을 적용하는지 확인하십시오.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이있는 경우 참조를 위해 실제 코어에 표시 된 라벨을 따르십시오.
| 질문 및 답변 |
.
.
Product Highlights
HT100 20kpa 검은색 플라스틱 껍질의 분압 실리콘 센서 HT100실리콘 피에조레시스티브 압력 센서 플러시 실리콘 압력 센서 도입: HT100 차차 실리콘 압력 센서는 가스용으로 특별히 개발된 차차 압력 센서입니다.압력 신호는 수입 압력 실리콘 웨이퍼를 사용하여 전기 신호로 변환됩니다.. 검은 플라스틱 순수 단열 구조는 효과적으로 및 지표 단열, 마이크로 제품 산업에서 광범위한 응용 프로그램을 가지고 있습니다. 제품 특성시리콘 압력차량 센서: 넓은 측정 범위, 0~10KPa~2Mpa 높은 신뢰성 및 우수한 안정성 TO8 캡슐화 ...
