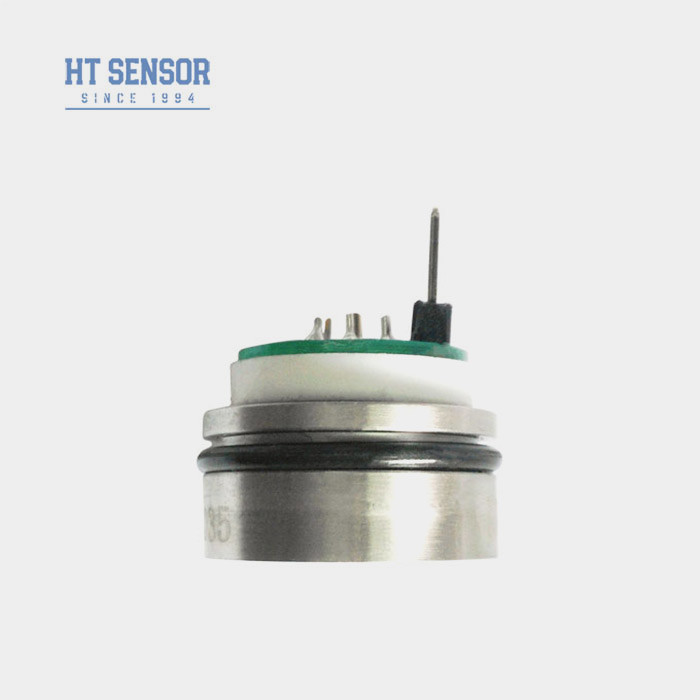

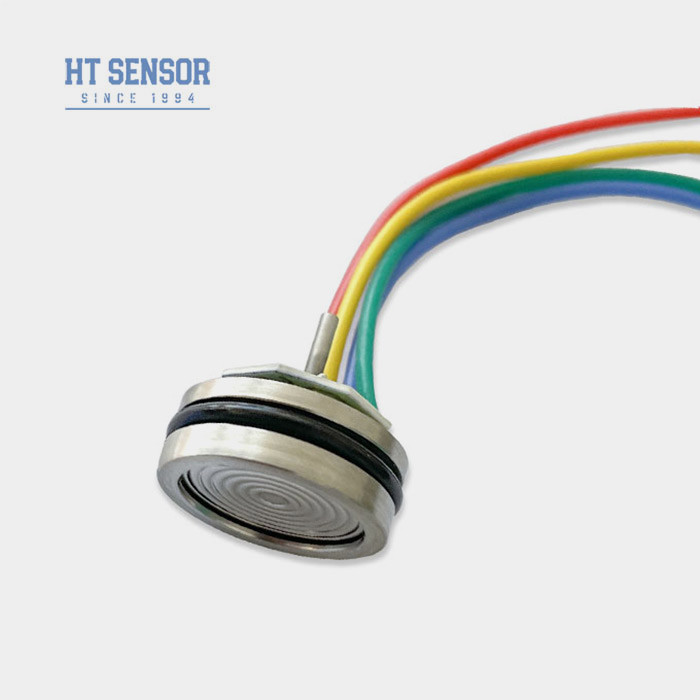

5V 실리콘 피에조레시스티브 압력 센서 필름 압력 센서 핀 연결 압력 셀
Product Details
| 모델 번호.: | HT26V | 출력 신호 유형: | 아날로그 10mv/V |
|---|---|---|---|
| 힘: | 5-10VDC | 재료: | 스테인레스 스틸 |
| 스레드 유형: | 아니요 | 측정 매체: | 가스와 액체 |
| 디아: | 19mm | 높은: | OEM |
| 운송 패키지: | 판지 상자 | 기원: | 중국 |
| 유형: | 실리콘 압력 센서 | 맞춤화: | 사용 가능 | 맞춤형 요청 |
| 강조하다 |
5V 실리콘 피에조레시스티브 압력 센서,5V 실리콘 대막 압력 센서,핀 연결과 함께 대막 압력 센서 |
||
Product Description
Hengtong HT26V 5V 펌프 연결과 함께 가동 실리콘 압력 센서
HT26V 실리콘 피에조레시스티브 압력 센서
실리콘 압력 센서 도입:
HT26V는 중추에 매우 안정적인 확산 실리콘 결정 요소를 가진 피에조 저항성 실리콘 압력 센서입니다.측정 매체의 압력 차이는 316L 격리 대막과 밀폐 실리콘 오일을 통해 실리콘 대막으로 전달됩니다.. 맞춤 제작은 정규 19mm 지름에서 만들어집니다, 고도로 맞춤형, 스테인레스 스틸 부품은 7mm만큼 낮을 수 있습니다. 5-10V 일정한 전압 전원 공급, 출력 정규.HT26V 압력 센서는 압력 밀착 및 설치가 용이하기 위해 O 링을 갖추고 있습니다..
- 일정한 전압 공급 및 출력 표준 신호
- 높은 신뢰성 및 우수한 안정성
- 의 높이는 7mm, 다양한 구조를 사용자 정의 할 수 있습니다
- 석유, 화학, 금속, 전력 및 수리학 등 다양한 산업 공정 현장에서 사용됩니다..
- 해양 및 항공 산업에 사용됩니다.
- 수압 및 공기 제어 시스템에 적합합니다.
- 프로세스 제어 응용 프로그램에서 사용됩니다.
- 전원 공급: ≤10VDC
- 일반 모드 출력 전압: 입력 전압의 50% (보통)
- 입력 저항력:4KΩ~20KΩ
- 출력 저항:2.5KΩ~6KΩ
- 전기 연결: 100mm 고온 유선, 리본 케이블 및 핀 커넥터
| 성능 매개 변수시리콘 압력 센서: | |||||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 규모 출력 | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±25 | % F.S | |
| ≥35kPa | ±0.8 | ± 15 | % F.S | ||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.8 | ± 15 | % F.S | ||
| 보상된 임시 | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3배 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | ~ 25g | ||||
| 매개 변수는 다음과 같은 조건에서 테스트됩니다: 10V의 일정한 전압과 25oC의 주변 온도 | |||||
| 도표 건설 | |
| 압력 튜브 <3.5MPaS |
|
| 정상 ≥3.5MPaS <40MPaS |
|
| 전기 연결 및 보상 |
|
| 선택 예제 |
| 주문 팁 |
필요한 공기 밀도
2. 가옥의 조립 동안, 그것은 수직으로 정렬되어 있는지 확인 하 고 막거나 보상 판을 손상 방지 하기 위해 균일 한 압력을 적용 합니다.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이있는 경우 참조를 위해 실제 코어에 표시 된 라벨을 따르십시오.
