| 원래 장소: | 중국 바오지 |
|---|---|
| 브랜드 이름: | HT SENSOR |
| 인증: | CE,RoHs,ISO9001 |
| 모델 번호: | HT-IQT-B |
| 최소 주문 수량: | 1 |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 패키지 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 웨스턴 유니온, L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 달 |
| 모델 번호: | HT-IQT-B | 범위: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| 와이어링 형식: | 금으로 칠한 코바르 핀 | 측정 매체: | 공기 및 액체 물 및 기름 |
| 맞춤형: | 맞춤형 | 가닥: | 50.4mm |
| 출력: | 밀리볼트 신호 | 힘: | 1.5mA |
| 사양: | 50.4mm | 종류: | 분산 실리콘 압력 센서 |
| 출력 신호 유형: | 아날로그 | 소재: | 316L 스테인레스 강 |
| 강조하다: | HT-IQT-B 분산 실리콘 압력 센서,물유 분산 실리콘 압력 센서,고온 물 기름 압력 센서 |
||

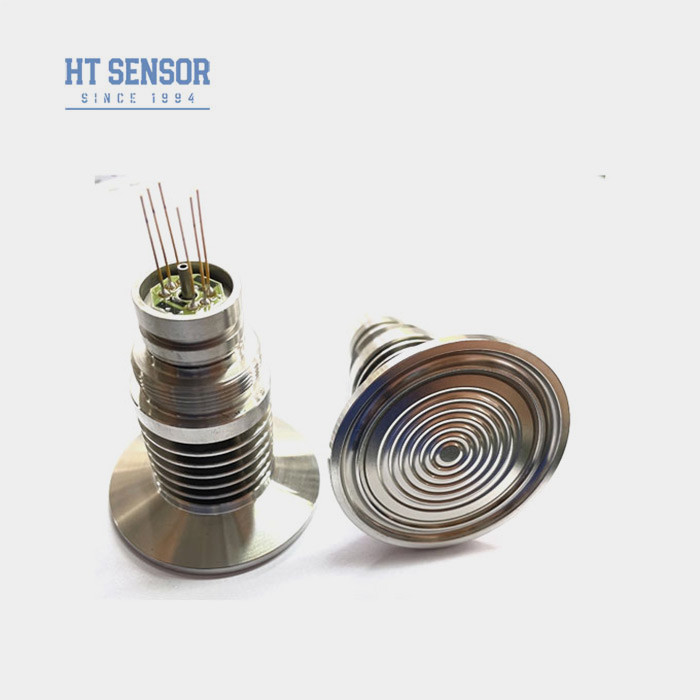

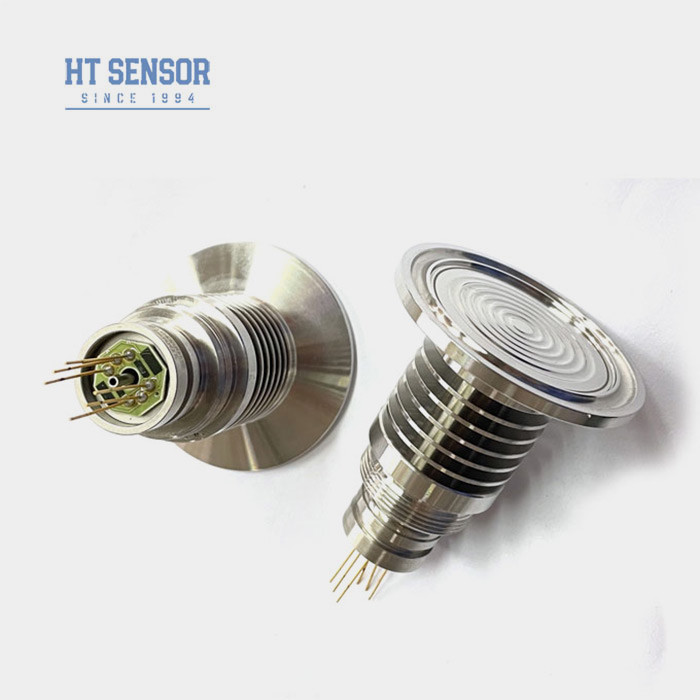

HT-IQT-B피에조레시스티브실리콘 압력 센서
유분산 실리콘 압력 센서 도입:
HT - IQT - B 실리콘 압력 센서는 내장 된 대막의 일종입니다. 압력은 스테인레스 스틸 대막과 밀폐 된 실리콘 오일을 통해 민감한 칩으로 전달되었습니다.센서 칩은 압력을 감지 가능한 밀리 볼트 전기 신호로 변환합니다.따라서 우리는 직관적으로 측정 매체의 압력 값을 관찰 할 수 있습니다. 이 제품은 고 온도 온도 싱크와 판 대막 구조를 채택합니다.높은 온도 중간 측정 효과는 좋습니다.. 벗은 평평 대막은 청소가 쉽고 점착 매체의 측정에 좋은 영향을 미칩니다. 식품, 건강 및 기타 산업에 적용됩니다.
| 성능 매개 변수유분산 실리콘 압력 센서: | |||||
| 측정 범위 | 크기 (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 규모 출력 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 보상된 임시 | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | ~220g | ||||
| 매개 변수는 다음 조건에서 시험한다: 1.5mA @25°C | |||||
