HT19 분산 실리콘 압력 센서 및 압력 변환기 물 수준 센서 셀
Product Details
| 모델 번호.: | HT19 | 와이어링 형식: | 4선 |
|---|---|---|---|
| 측정 매체: | 가스와 액체 | 채우는 매체: | 실리콘 오일 |
| 장기간 안정성: | 0.2%F.S / 년 | 운송 패키지: | 판지 상자 |
| 사양: | 19mm | 기원: | 중국 |
| Hs 코드: | 9026209090 | 유형: | 압저항 압력 센서 |
| 을 위한: | 확산형 실리콘 압력 트랜스미터 | 출력 신호 유형: | 아날로그 유형 |
| 재료: | 스테인레스 스틸 | 맞춤화: | <i>Available OED / ODM |</i> <b>OED / ODM 가능 |</b> <i>Customized Request</i> <b>맞춤형 요청</b> |
| 강조하다 |
분산 실리콘 압력 센서,수면 압력 변압기,HT19 압력 센서 (보증 포함) |
||
Product Description
제품 설명

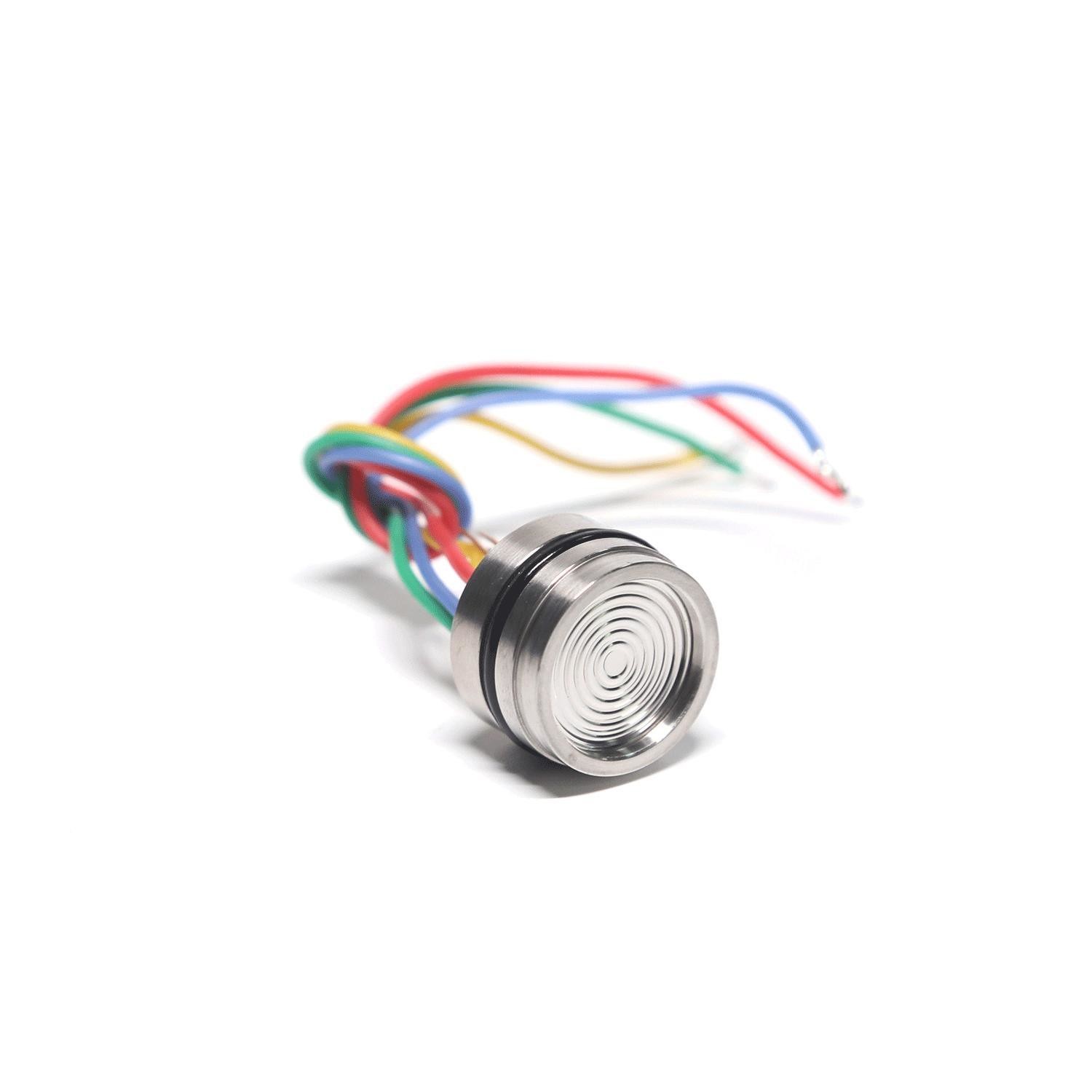

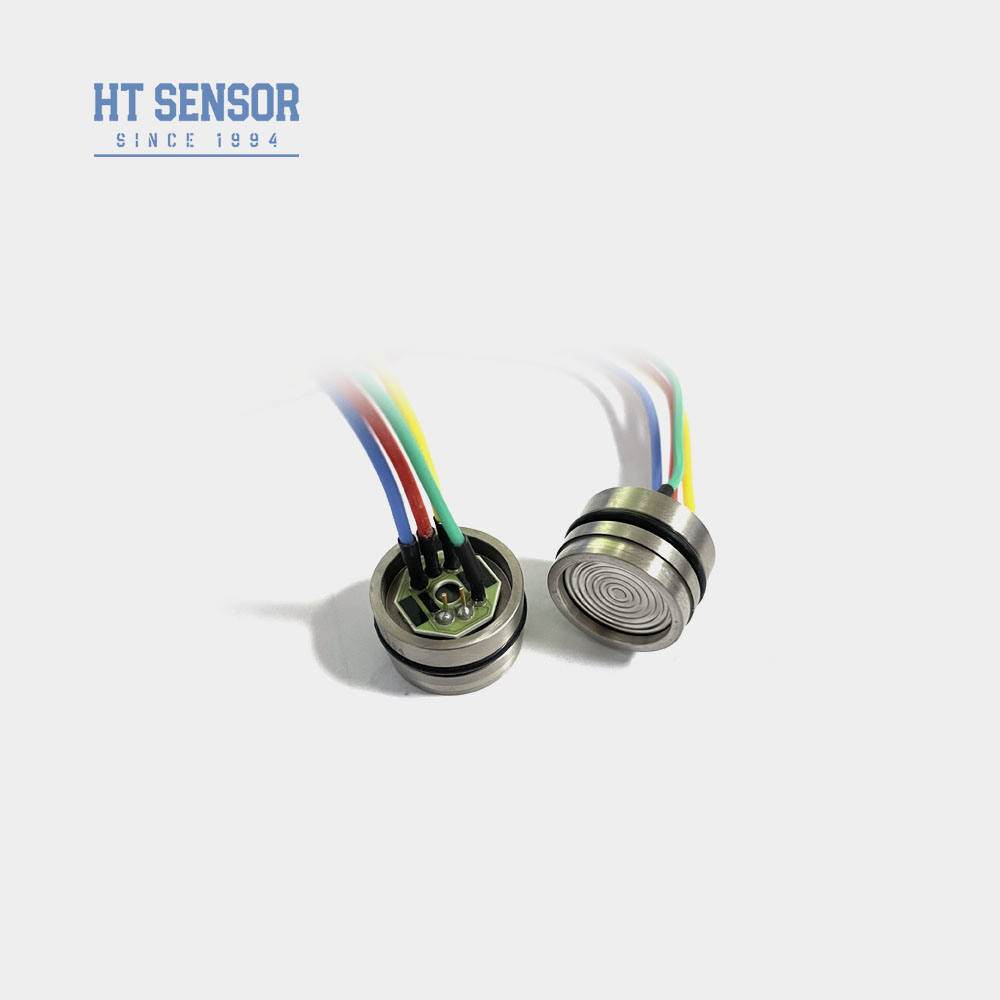

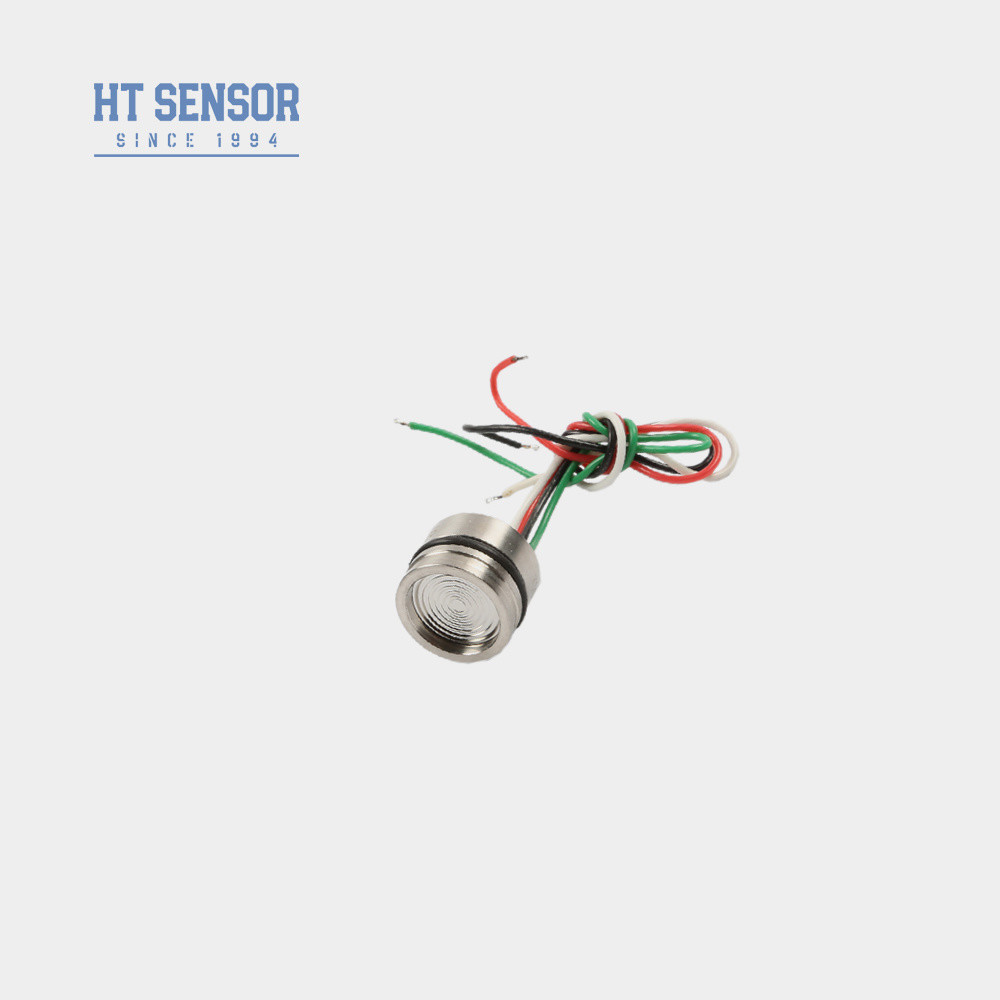

HT19 실리콘 피에조레시스티브 압력 센서
소개:
HT19는 고성능의 실리콘 피에조 레시스티브 압력 센서로, 매우 안정적인 확산 실리콘 센서 요소를 탑재한 코어로 설계되었습니다.그것은 고립 대막과 실리콘 오일을 통해 실리콘 대막에 측정 매체의 압력을 전송하여 작동, 액체 및 가스 압력 두 가지의 정확하고 신뢰할 수있는 측정을 보장합니다. 그것의 다재다능한 디자인과 견고한 건설은 까다로운 환경에서 광범위한 응용을 가능하게합니다.공기 압축기 및 냉각 시스템을 포함하여, 일관되고 정확한 압력 모니터링이 운영 효율성과 안전성을 위해 필수적인 경우.
제품 특성:
1센서는 첨단 제조 기술을 사용 하 여 내구성 316L 스테인리스 스틸 하우징을 갖추고 있습니다. 그것은 또한 고성능 대막 재료를 선택적으로 제공합니다.티타늄과 하스텔로이 등, 요구 환경에서의 우수한 부식 저항과 장기 신뢰성을 보장합니다.
2측정 정확도를 높이기 위해, 두꺼운 필름 회로가 정확한 온도 보상 및 제로 포인트 캘리브레이션을 위해 통합되어 있습니다.변동을 최소화하고 다양한 운영 조건에서 일관된 성능을 보장합니다..
3우수한 신뢰성, 반복성, 장기 안정성으로 센서는 중요한 응용 프로그램에서 신뢰할 수있는 성능을 제공하기 위해 설계되었습니다.유지보수 필요와 운영 중단 시간을 줄이는 것.
신청서:
1316L의 비성식 가스 및 액체 압력을 측정하기에 적합합니다. 스테인리스 스틸 호환성
2석유, 화학, 금속, 전력 및 수리학 등 다양한 산업 공정 현장에서 적용됩니다.
3해양 및 항공 산업에 사용됩니다.
4수압 및 공기 제어 시스템에 적합
5. 프로세스 제어 응용 프로그램에서 사용됩니다
전기 성능:
1전원 공급: ≤2mA DC (보통 1.5mA DC)
2입력 저항: 3KΩ~6KΩ
3출력 막:2.5KΩ~6KΩ

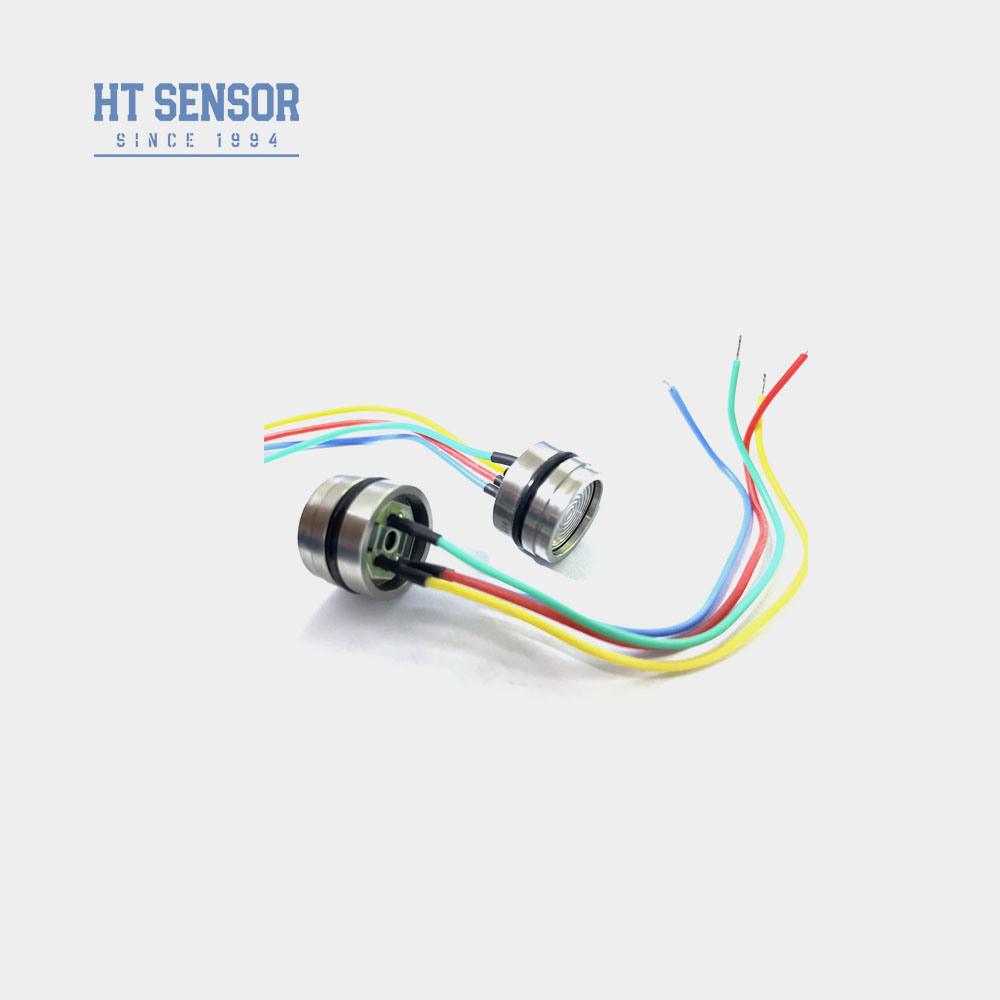

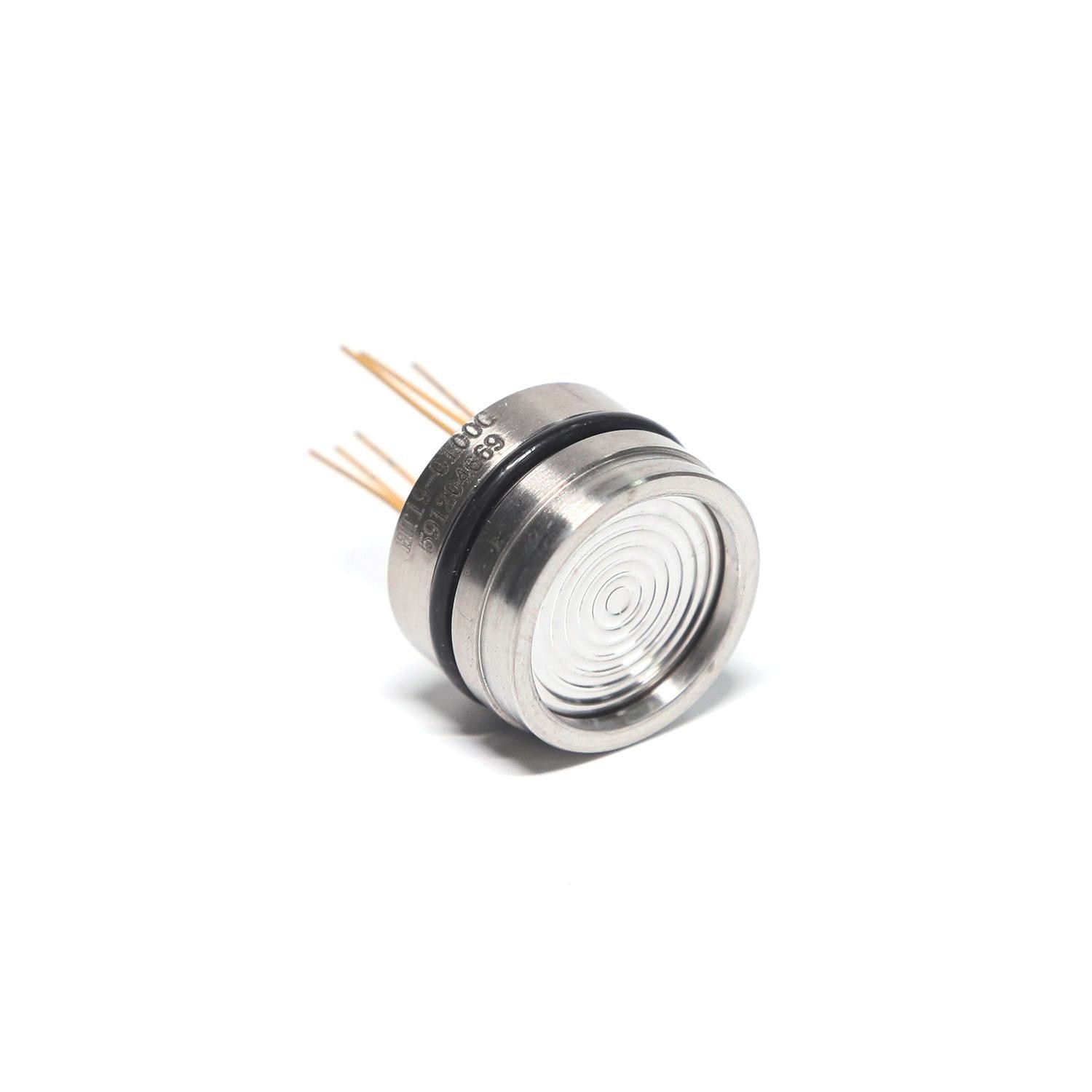

4전기 연결: 금으로 칠한 코바르 핀 또는 100mm 고온 케이블.
| 성능 파라미터: | |||||
| 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS40MPaS,60MPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 출력 | 0±1 | 0±2 | mV | ||
| 스판 출력 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 온도 오류 0 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 온도 오류 범위 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 보상된 임시 | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 반지 또는 플루오로 반지 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | 약 20g | ||||
| 매개 변수는 다음 조건에서 시험한다: 1.5mA @ 25°C | |||||
| 도표 건설 | |
| 타입1 | |
| 타입2 | |
| 전기 연결 및 보상 |
|
|
| 선택 예제 |
| 주문 팁 |
2. 가구를 조립하는 동안, 상단에 정렬되어 있는지 확인하고, 보상판을 막거나 손상시키지 않도록 균등한 압력을 가하십시오.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이 있는 경우, 참조를 위해 실제 코어에 있는 라벨을 따르십시오.
| 질문 및 답변 |
.
.
