절대 가이드 피에조레시스티브 실리콘 압력 센서
Product Details
| 모델 번호.: | HT19 | 스레드 유형: | 아니요 |
|---|---|---|---|
| 와이어링 형식: | 4선 또는 금도금 Kovar 핀 | 측정 매체: | 가스와 액체 |
| 범위: | -100kPa~0kPa~10kPa~100Mpa | 채우는 매체: | 실리콘 오일 |
| 장기간 안정성: | 0.2%F.S / 년 | 유형: | 피에조레시스티브 실리콘 압력 센서 |
| 을 위한: | 확산형 실리콘 압력 트랜스미터 | 맞춤화: | 사용 가능 | 맞춤형 요청 |
| 강조하다 |
절대 가이브 피에조레시스티브 압력 변압기,피에조레시스티브 압력 변환기 오일 ISO9001,수압 변압 센서 ISO9001 |
||
Product Description
HT19 물과 기름용 헝톤 절대 가이드 피에조레시스티브 실리콘 압력 센서
절대 가이브 피에조레시스티브 압력 변환기 기름 수압 변환기 센서
HT19 실리콘 피에조레시스티브 압력 센서
실리콘 압력 센서 도입:
HT19는 매우 안정적인 유분 실리콘 원소로 구성된 핵을 가진 실리콘 피에조 레시스티브 압력 센서로 기능합니다.액체와 기체의 압력은 격리막과 실리콘 오일을 통해 시리콘 대막으로 테스트 매체의 압력을 전달하는 것입니다.센서 의 다양성 은 공기 압축기 와 냉각 시스템 에서 광범위 한 사용 을 찾는다
제품 특성시리콘 압력 센서:
- 1첨단 기술과 316L 스테인리스 스틸 가구를 사용하여 디아프라그마용 티타늄과 하스텔로이 등의 재료
- 2.온도 보상 및 제로 포인트를 위해 두꺼운 필름 회로를 사용 교정
- 3.탁월한 신뢰성, 반복성, 안정성
신청서시리콘 압력 센서:
- 1. 316L로 부식적이지 않은 가스 및 액체 압력을 측정하기에 적합합니다. 스테인리스 스틸 호환성
- 2석유, 화학, 금속, 전력 및 수리학 등 다양한 산업 공정 현장에서 사용됩니다.
- 3해양 및 항공 산업에 사용됩니다.
- 4- 수압 및 공기 제어 시스템에 적합
- 5. 프로세스 제어 응용 프로그램에서 사용됩니다.
전기 성능시리콘 압력 센서:
- 1전원 공급: ≤2mA DC (보통 1.5mA DC)
- 2. 입력 저항: 3KΩ ~ 6KΩ
- 3출력 저항:2.5KΩ~6KΩ

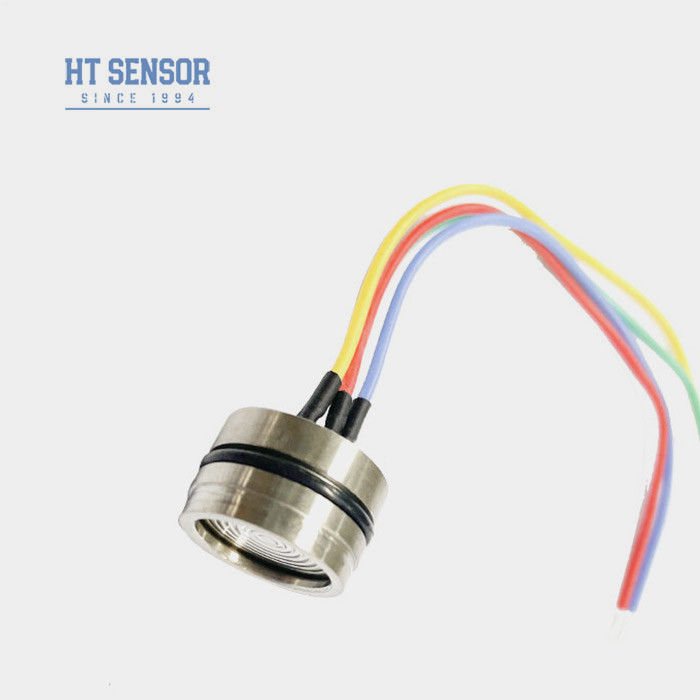

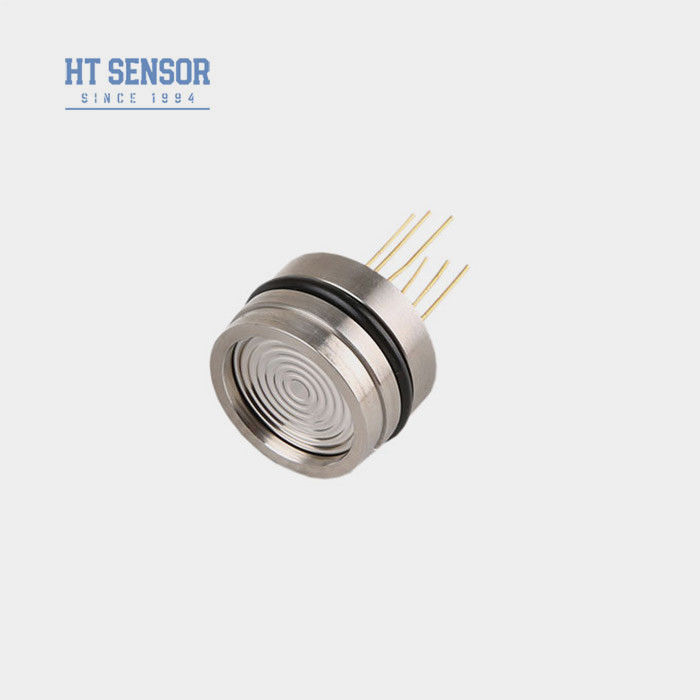

- 4전기 연결:금으로 칠한 코바르 핀 또는 100mm의 고온 가이어.
| 성능 매개 변수시리콘 압력 센서: | |||||
| 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 출력 | 0±1 | 0±2 | mV | ||
| 스판 출력 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 온도 오류 0 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 온도 오류 범위 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 보상된 임시 | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 반지 또는 플루오로 반지 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | 약 20g | ||||
| 매개 변수는 다음 조건에서 시험한다: 1.5mA @ 25°C | |||||
| 도표 건설 시리콘 압력 센서 | |
| 타입1 | |
| 타입2 | |
| 전기 연결 및 보상시리콘 압력 센서 |
|
|
| 선택 예제 |
| 주문 팁 |
2. 가구를 조립하는 동안, 상단에 정렬되어 있는지 확인하고, 보상판을 막거나 손상시키지 않도록 균등한 압력을 가하십시오.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이 있는 경우, 참조를 위해 실제 코어에 있는 라벨을 따르십시오.
