| 인증: | CE, RoHS, ISO9001 |
|---|---|
| 최소 주문 수량: | 1 |
| 가격: | 40 |
| 모델번호: | BH93420-I | 출력 신호: | 아날로그 유형 |
|---|---|---|---|
| 생산 과정: | 확산된 실리콘 | 재료: | 스테인레스 스틸 |
| IP 등급: | IP68 | 순중량: | 0.3KG |
| 다이어프램 재질: | 316L 스테인레스 스틸 | 장기간 안정성: | +-0.2% F.S/년 |
| 작동 온도.: | -20~80oC | 측정 범위: | 0 ~ 10m… 400m |
| 정확성: | ± 0.25% (타이핑) ± 0.5% (Max.) | 반복성: | ± 0.03% (타이핑) ± 0.05% FS (Max.) |
| 히스테리시스: | ± 0.03% (타이핑) ± 0.05% FS (Max.) | 제로 포인트 드리프트: | ± 1.5%Fs (타이핑) ± 2%Fs (Max.) |
| 풀 스케일 드리프트: | ± 1.5%F.SR (타이핑) ± 2%FS (Max.) | ||

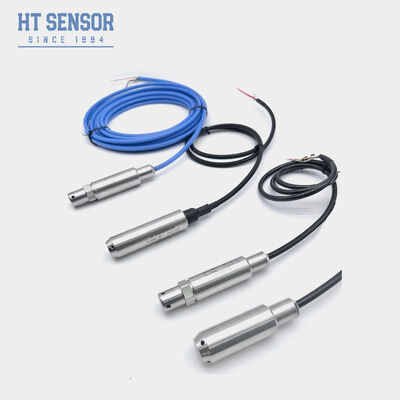

| 강조하다: | 고온 저항성 액체 레벨 트랜스미터,부식 방지 압력 트랜스미터,IP68 방수 수위 센서 |
||
| 측정 범위 | 0~10m…400m |
| 과부하 | 정격 범위의 2배 이하 |
| 정확도 @ 25°C | ±0.25% (일반) ±0.5% (최대) |
| 반복성 | ±0.03% (일반) ±0.05%FS (최대) |
| 히스테리시스 | ±0.03% (일반) ±0.05%FS (최대) |
| 장기 안정성 | ±0.2%F.S/년 (최대) |
| 영점 온도 드리프트 | ±1.5%F.S(일반) ±2%F.S (최대) |
| 전체 스케일 온도 드리프트 | ±1.5%F.Sr(일반) ±2%F.S (최대) |
| 보상 온도 | 0-50°C (0-1m. 0-2m); 0-70°C |
| 작동 온도 | -20~80°C |
| 보관 온도 | -30~100°C |
| 진동 | 10g, 55Hz ~ 2kHz |
| 하우징 재질 | 1Cr18Ni9Ti |
| 다이어프램 재질 | 316L 스테인리스 스틸 |
| 절연 저항 | 100VDC에서 100MΩ 이상 |
| 방폭 등급 | ExiaIICT6 |
| 보호 등급 | IP67, IP68 |
| O-링 씰 | 불소 고무 |
| 무게 | ~0.3Kg (케이블 제외) |
| 케이블 재질 | 폴리에틸렌, 폴리우레탄 |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3 와이어 | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC | |
| RS485 통신 프로토콜 | 3.6~30V / 배터리 | 4 와이어 |
| 구성 요소 | 코드 | 설명 |
|---|---|---|
| 기본 모델 | BH93420 | 압력 송신기 |
| 측정 범위 | 0~10m…400m | |
| 전원 공급 장치 | D1 | 24VDC |
| 전원 공급 장치 | D2 | 5VDC |
| 전원 공급 장치 | D3 | 기타 |
| 출력 신호 | S1 | 4~20mADC |
| 출력 신호 | S2 | 1~5VDC |
| 출력 신호 | S3 | 0~5VDC |
| 출력 신호 | S4 | 0~10mADC |
| 출력 신호 | S5 | 0~20mADC |
| 출력 신호 | S6 | 0~10VDC |
| 출력 신호 | S7 | 0.5~4.5VDC |
| 출력 신호 | S8 | RS485 |
| 압력 유형 | G | 게이지 압력 |
| 압력 유형 | A | 절대 압력 |
| 압력 유형 | S | 밀봉 기준 압력 |
| 재질 | 01 | 304 스테인리스 스틸 |
| 재질 | 02 | 316L 스테인리스 스틸 |
| 케이블 재질 | C1 | PE |
| 케이블 재질 | C2 | PU |
