상세 정보

모델번호:	BH93420-I	출력 신호:	아날로그 유형
생산 과정:	확산된 실리콘	재료:	스테인레스 스틸
IP 등급:	IP68	순중량:	0.3KG
다이어프램 재질:	316L 스테인레스 스틸	장기간 안정성:	+-0.2% F.S/년
작동 온도.:	-20~80	측정 범위:	0 ~ 10m… 400m
정확성:	± 0.25% (타이핑) ± 0.5% (Max.)	반복성:	± 0.03% (타이핑) ± 0.05% FS (Max.)
히스테리시스:	± 0.03% (타이핑) ± 0.05% FS (Max.)	제로 포인트 드리프트:	± 1.5%Fs (타이핑) ± 2%Fs (Max.)
풀 스케일 드리프트:	± 1.5%F.SR (타이핑) ± 2%FS (Max.)
강조하다:	고온 액체 레벨 송신기 , 부식 저항 압력 센서 , IP68 레벨 센서

제품 설명

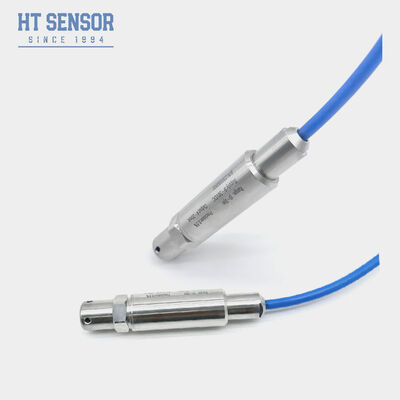

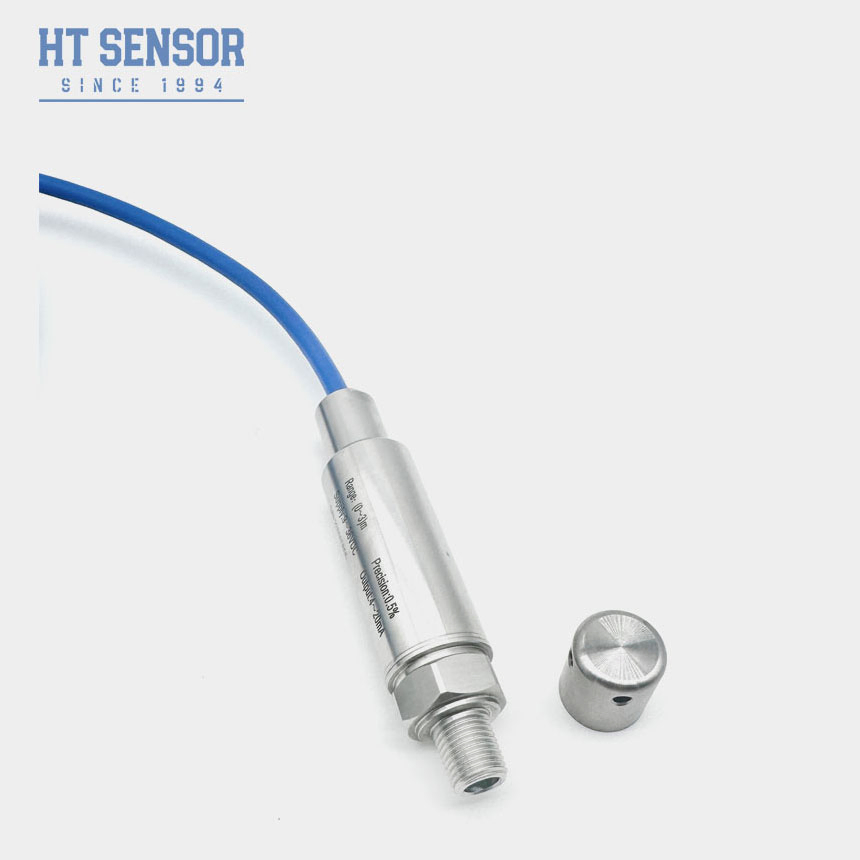

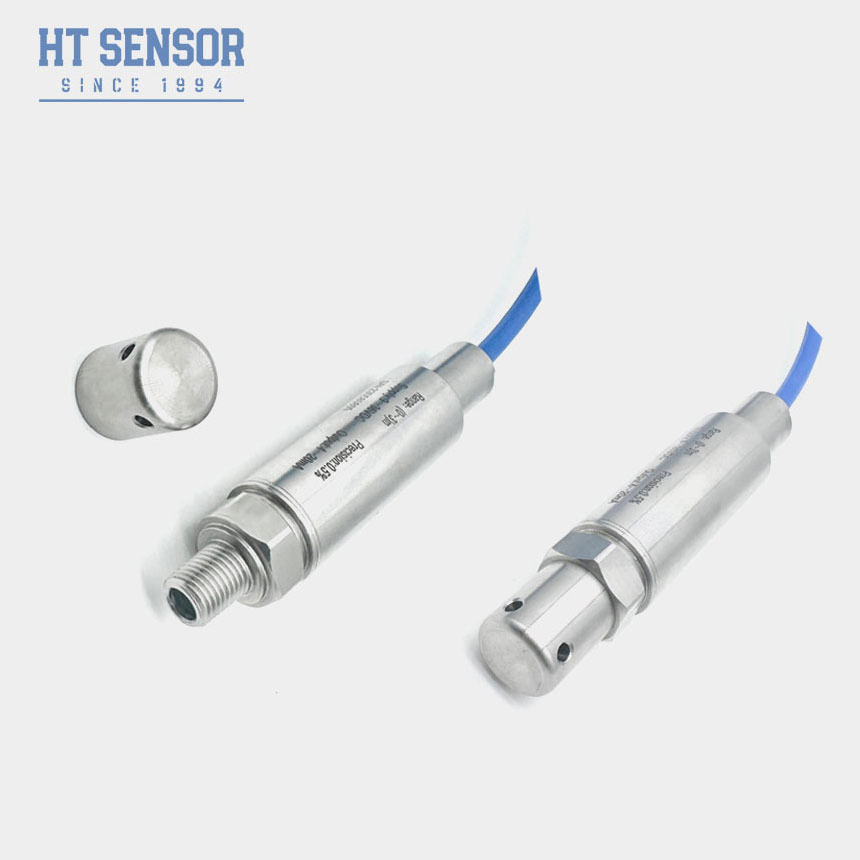

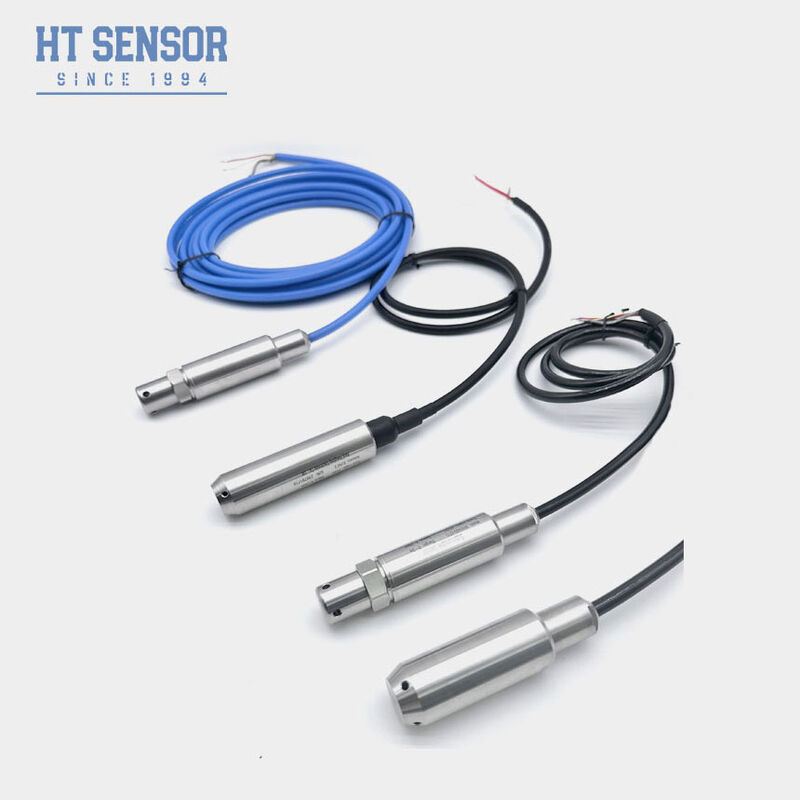

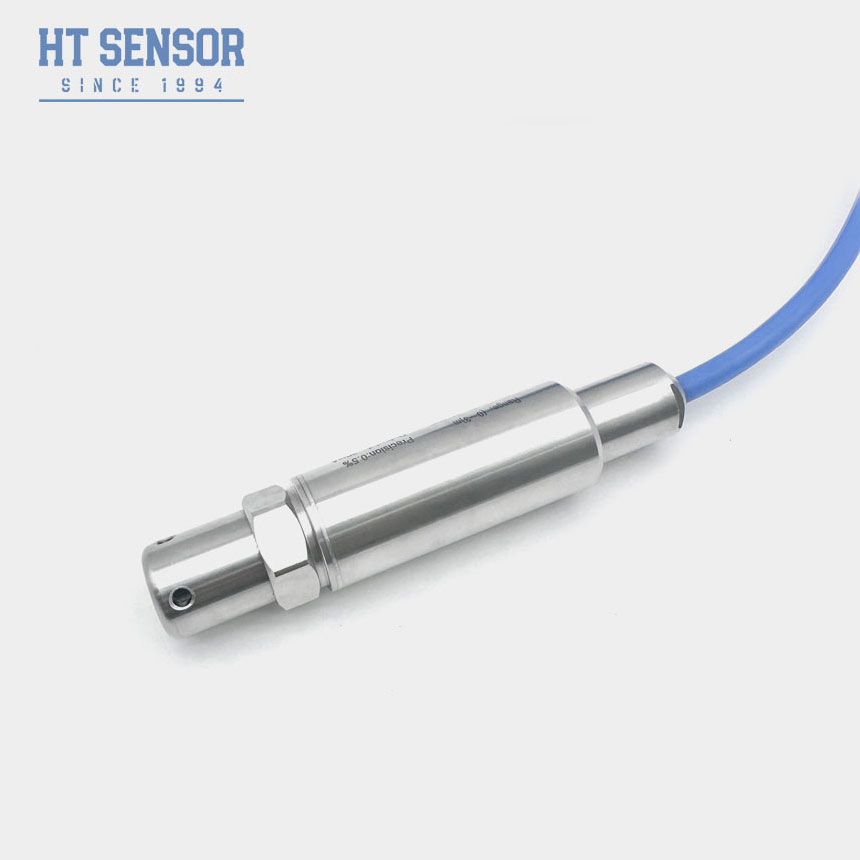

BH93420-I 물 레벨 송신기

BH93420-I 물 수준 송신기는 HT 시리즈 분산 실리콘 격리 기름 가득한 코어 기술을 신호 측정 요소로 사용합니다.스테인리스 스틸 하우징과 컴팩트 한 조각 구조를 갖춘, 이 몰입형 센서는 요구되는 액체 수준 측정 응용 프로그램에서 예외적인 성능을 제공합니다.

제품 특성

다양한 테스트 환경에 대한 완전 스테인레스 스틸 하우스
설치가 용이하기 위한 침수형 탐사측정
여러 출력 신호 옵션이 사용 가능
폭발성 인증: EXIAIICT6
높은 보호등급: IP68
PE 또는 PU 케이블 옵션

신청서

316L 스테인레스 스틸과 비성식 액체와 호환된다
하수, 산업용 물, 시립 물 시스템, 탱크, 우물, 강, 바닷물 및 호수의 수준 모니터링
디젤 및 연료 탱크의 연료 수준 측정

성능 매개 변수

측정 범위	0~10m...400m
과부하	≤ 2 X 등급 범위
정확도 25oC	±0.25% (일반) ±0.5% (최다)
반복 가능성	±0.03% (보통) ±0.05%FS (최대)
히스테레시스	±0.03% (보통) ±0.05%FS (최대)
장기적 안정성	±0.2% F.S/년 (최다)
0점 온도 변동	±1.5% F.S. (형) ±2% F.S. (최대)
전체 규모 온도 변화	±1.5%F.Sr(typ.) ±2%F.S (Max.)
보상 온도	0-50oC (0-1m. 0-2m); 0-70oC
작동 온도	-20~80oC
저장 온도	-30~100oC
진동	10g,55Hz ~ 2kHz
주택 재료	1Cr18Ni9Ti
디아프라그마 재료	316L 스테인리스 스틸
단열 저항	>=100MΩ@100VDC
폭발성 등급	엑시알CT6
보호 등급	IP67, IP68
오 링 봉인	플루오로 고무
무게	~0.3Kg (케이블 없이)
케이블 재료	폴리에틸렌, 폴리우레탄

출력 신호 옵션

출력 신호	공급 전압	출력 유형
4~20mA	12~30VDC	2/3/4 와이어
0~10/20mA		3선
0/1~5V 0/1~10V 0.5~4.5V	5VDC
RS485 통신 프로토콜	3.6~30V / 배터리	4개의 선

주문 정보

주문 팁

선택 중 측정 매체와 제품 구성 요소의 호환성을 확인하십시오. 측정 매체의 밀도를 지정하십시오.강한 전자기 또는 전파 간섭이 있는 환경, 우리의 회사에 세부 정보를 제공 하 고 주문에 표시. 현장에서 번개 보호 장치를 설치 하 고 최적의 성능을 위해 신뢰할 수 있는 지상 보장.

주문 안내

구성 요소	코드	설명
기본 모델	BH93420	압력 송신기
도표 건설	난	압력 송신기
측정 범위		0~10m...400m
전원 공급	D1 D2 D3	24VDC 5VDC 다른 것
출력 신호	S1 S2 S3 S4 S5 S6 S7 S8	4~20mADC 1~5VDC 0~5VDC 0~10mADC 0~20mADC 0~10VDC 0.5~4.5VDC RS485
압력 유형	G A S	가이드 압력 절대적 압력 밀폐 된 기준 압력
소재	01 02	304 스테인리스 스틸 316L 스테인리스 스틸
케이블 재료	C1 C2	PE PU
