| 인증: | CE, RoHS |
|---|---|
| 최소 주문 수량: | 1 |
| 가격: | 45 |
| 모델 번호.: | BP93420-IQ | 측정 매체: | 공기와 액체 |
|---|---|---|---|
| 정확도 등급: | 0.5% | 압력 범위: | -100kpa...0kpa ~10kpa...100MPa |
| IP 등급: | IP65 | 압력 유형: | 측정 압력, 절대 압력, 밀폐 압력 |
| 하우징 재질: | 304S.S | 무게: | ~0.3kg |
| 측정 범위: | 0~35Kpa…~35MPa | 초과 적재: | 정격 범위의 ≤ 1.5 배 |
| 정확도 @ 25ºC: | ± 0.25% (일반) ± 0.5% (최대) | 반복성: | 0.1%FS |
| 장기간 안정성: | ± 0.1%fs/년 (일반) ± 0.2%fs/년 (최대) | 작동 온도: | -20ºC ~ 80ºC |
| 다이어프램 재료: | 316L | ||

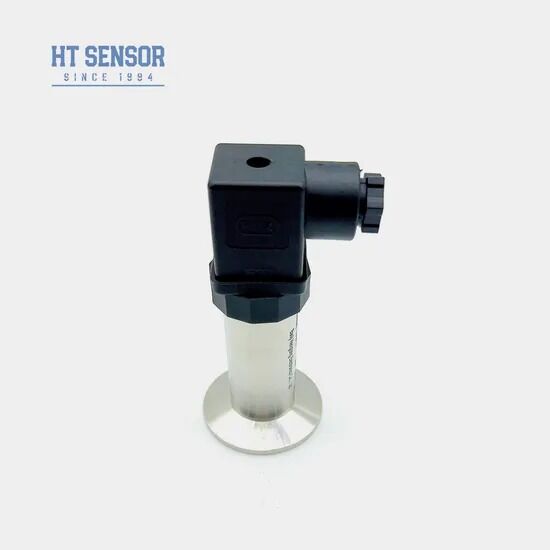

| 강조하다: | 1.5mm 클램프 압력 변환기,큰 대막 레벨 송신기,보증이 있는 실리콘 압력 센서 |
||
| 측정 범위 | 0~35Kpa...~35MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | 00.1%FS |
| 히스테레시스 | 00.1%FS |
| 장기적 안정성 | ±0.1%F.S/Year (유례) ±0.2%F.S/Year (최대) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | -20-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.3kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC | |
| RS485 통신 프로토콜 | 3.6~30V / 배터리 | 4개의 선 |
| 코드 | 도표 건설 |
|---|---|
| IB | 일반 압력 송신기 |
| 제9조 | 표시 압력 송신기 |
| IE | 충격 저항 항공 압력 송신기 |
| IIC/III | 산업용 일반/ 디스플레이 압력 송신기 |
| IF | 수분 방지 압력 송신기 |
| IIE/IIIE | 일반/디스플레이 압력 송신기 |
| IN | 에어컨 전용 압력 송신기 |
| IC | 고온 압력 송신기 |
| IQ/IQT | 큰 대막 / 고온 압력 송신기 |
| 코드 | 전원 공급 |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | 다른 것 |
| 코드 | 출력 신호 |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| 코드 | 전기 연결 |
|---|---|
| B1 | 히르슈만 |
| B2 | PG7 플러그 |
| B3 | 밀폐 된 케이블 출력 |
| B4 | 2088 산업용 케이스 |
| B5 | 2088 디스플레이가 있는 산업용 케이스 |
| B6 | 다른 것 |
| 코드 | 압력 유형 |
|---|---|
| G | 가이드 압력 |
| A | 절대적 압력 |
| S | 밀폐 된 기준 압력 |
