| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 48 |

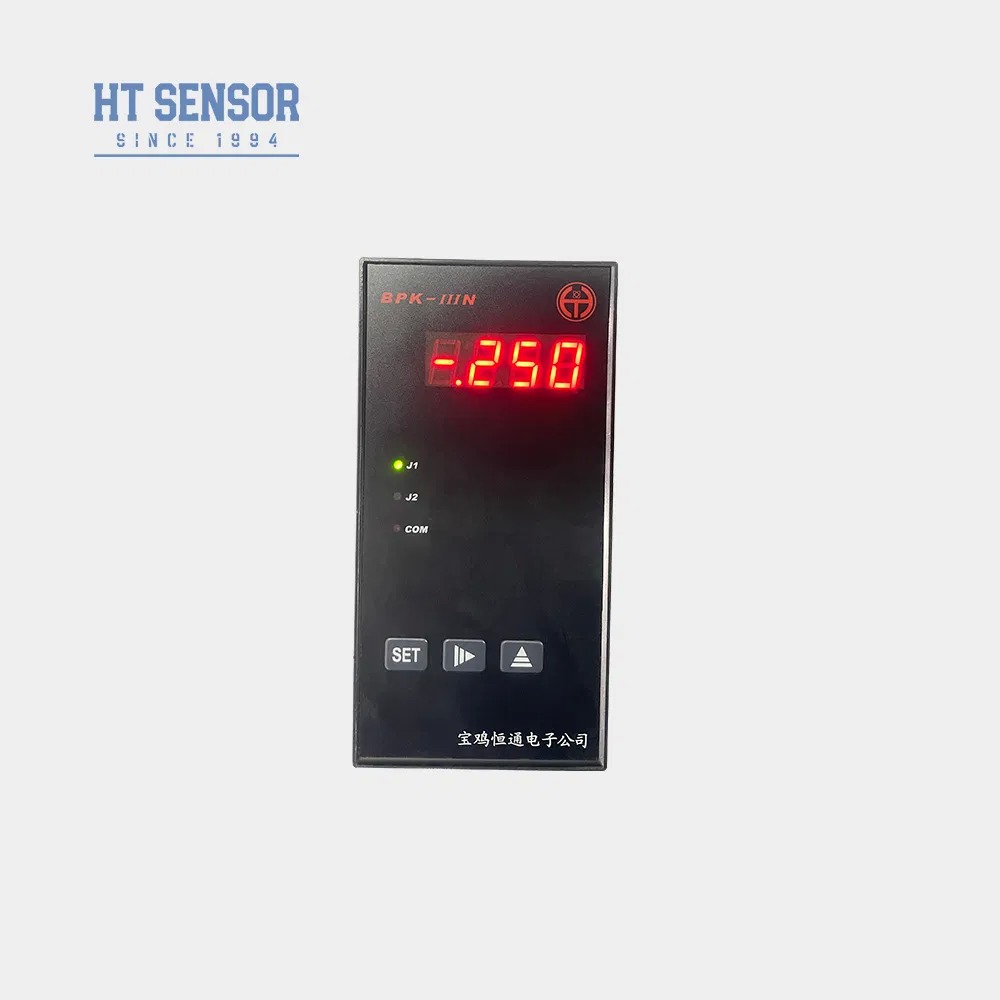

| 모델 번호.: | BPK-IIIN | 측정 범위: | 중압 측정기 |
|---|---|---|---|
| 정확성: | 1 | 힘: | AC85-260V |
| 산출: | 4-20mA /0-20mA | 스위치: | 2 피온 스위치 |
| 입력: | PT100. 4-20mA 등 | 공급 전압: | 220VAC /24VDC(±10%) |
| 주변 온도: | 0~50℃ | 상대습도: | ≤85%비부식성 가스 |
| 해결: | 12개 비트 | 릴레이 출력: | 250V/120V, 120V/48V, <48V |
| 릴레이 수명: | >100000번 | 최대 전류: | 3A(저항부하), 0.3A(유도부하) |
| 패널 차원: | 152+0.8×76+0.7(BPK-IIIS1) | ||
| 강조하다: | BPK-III 압력 표시기,보증으로 온도 측정 스위치,실리콘 압력 센서 입력 |
||
| 입력 신호 코드 | 입력 신호 | 표시 범위 | 결의 | 정확성 | 입력 저항 |
|---|---|---|---|---|---|
| 00 | T TC | 0~400°C | 1°C | 00.2% | 10만원 |
| 01 | R TC | 0~1600°C | 1°C | 00.2% | 10만원 |
| 02 | J TC | 0~1200°C | 1°C | 00.2% | 10만원 |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 00.2% | 10만원 |
| 04 | B TC | 350~1800°C | 1°C | 00.2% | 10만원 |
| 05 | S TC | 0~1600°C | 1°C | 00.2% | 10만원 |
| 06 | K TC | 0~1300°C | 1°C | 00.2% | 10만원 |
| 07 | E TC | 0~900°C | 1°C | 00.2% | 10만원 |
| 08 | Pt100 RTD | -200~600.0°C | 0.1°C | 00.2% | (0.2mA) |
| 09 | Cu50 RTD | -50.0~150.0°C | 0.1°C | 00.2% | (0.2mA) |
| 10 | 원격 압력 0~375Ω | 범위의 낮고 높은 제한은 -1999에서 9999까지 설정할 수 있습니다. | 디스플레이 범위는 16비트 A/D 샘플을 사용하여 -1999에서 9999까지 연속적입니다. | 00.2% | (0.2mA) |
| 11 | 0~75mV 전류 분할기 | 00.1% | 10만원 | ||
| 12 | 0~30mV | 00.1% | 10만원 | ||
| 13 | 0~5V 표준 신호 | 00.1% | 10만원 | ||
| 14 | 1~5V 표준 신호 | 00.1% | 10만원 | ||
| 15 | 0~10V 표준 신호 | 00.1% | 10만원 | ||
| 16 | 0~10mA 표준 신호 | 00.1% | 20Ω | ||
| 17 | 0~20mA 표준 신호 | 00.1% | 20Ω | ||
| 18 | 4~20mA 표준 신호 | 00.1% | 20Ω |
| 출력 신호 전송 | 현재 출력 | 전송 범위 | 격리 전압 | 최대 해상도 | 정확성 | 용량 | 오픈 서킷 전압 |
|---|---|---|---|---|---|---|---|
| 00 | 4~20mA | 범위에 있는 데이터를 표준 전류 신호로 전송 | 1500V | 12비트 | 00.3% | ≤ 500Ω | 15V |
| 01 | 0~20mA |
| 전압 | AC | DC | AC | DC | AC | DC | 릴레이 수명 |
|---|---|---|---|---|---|---|---|
| 250V/120V | 120V/48V | <48V | >100000번 | ||||
| 최대 전류 (반항 부하) | 3A | 2A | 4A | 3A | 5A | 4A | |
| 최대 전류 (인덕티브 로드) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A |
| 모델 | 윤곽 차원 | 패널 출력 크기 (mm) | 참고: |
|---|---|---|---|
| BPK-IIIS1 | 160×80×80 (평면) | 152+0.8×76+07 | |
| BPK-IIIS2 | 96×48×112 (평면) | 92+0.7×44+05 | |
| BPK-IIIN1 | 80×160×80 (올림) | 76+0.7×152+08 | |
| BPK-IIIN2 | 48×96×112 (올림) | 44+0.5×92+07 | |
| BPK-IIIF1 | 96×96×112 (제곱) | 92+0.7×92+07 | |
| BPK-IIIF2 | 48×48×108 (제곱) | 44+0.5×44+05 | J2 릴레이 없이 J2 경보등으로 |
| BPK-IIIF3 | 72x72x112 | 67+0.7×67+07 |
