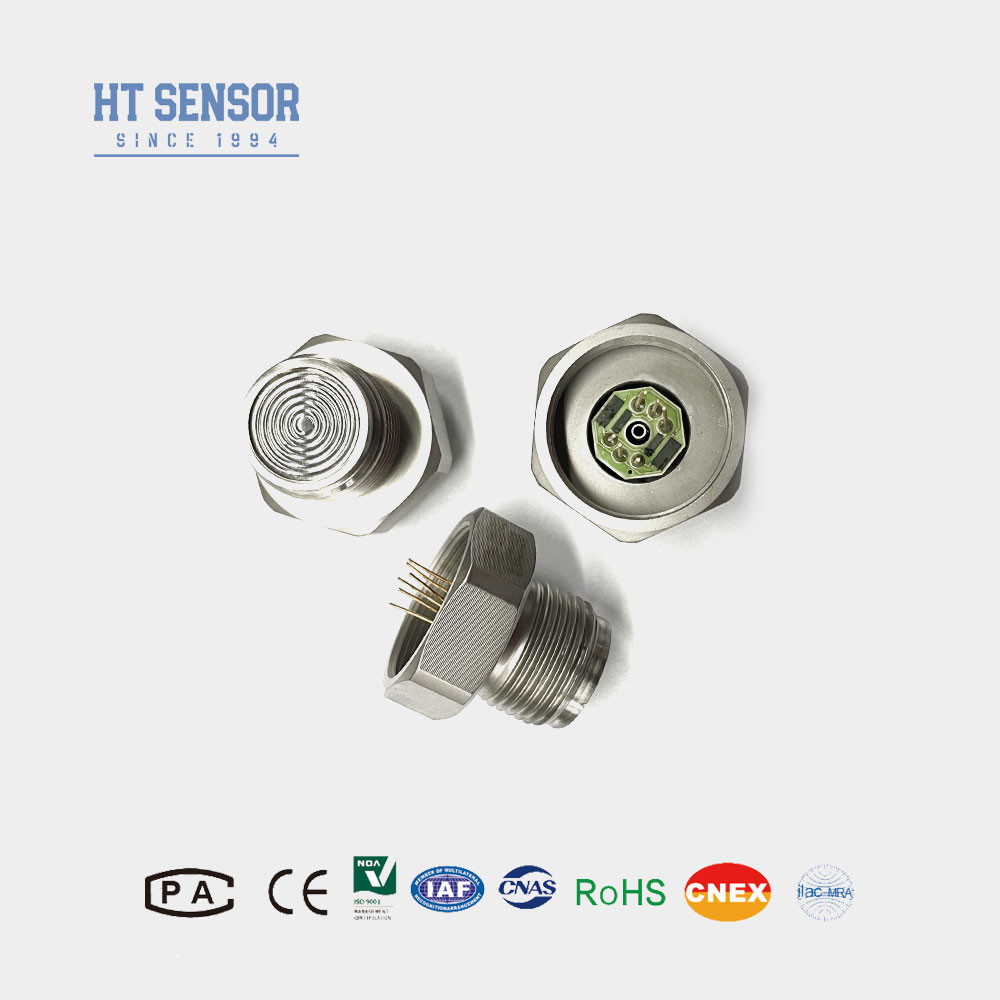

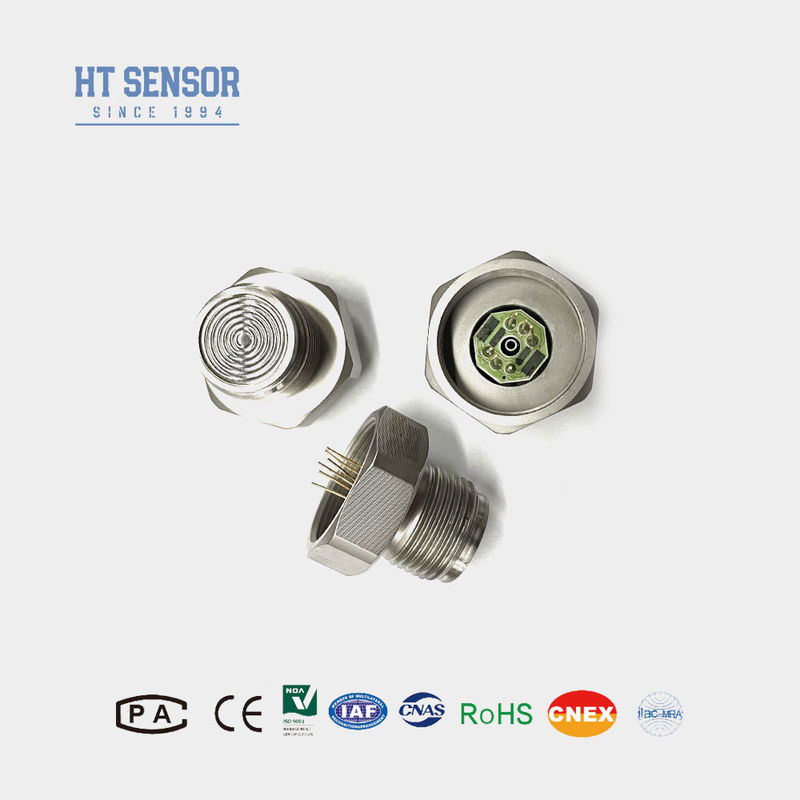

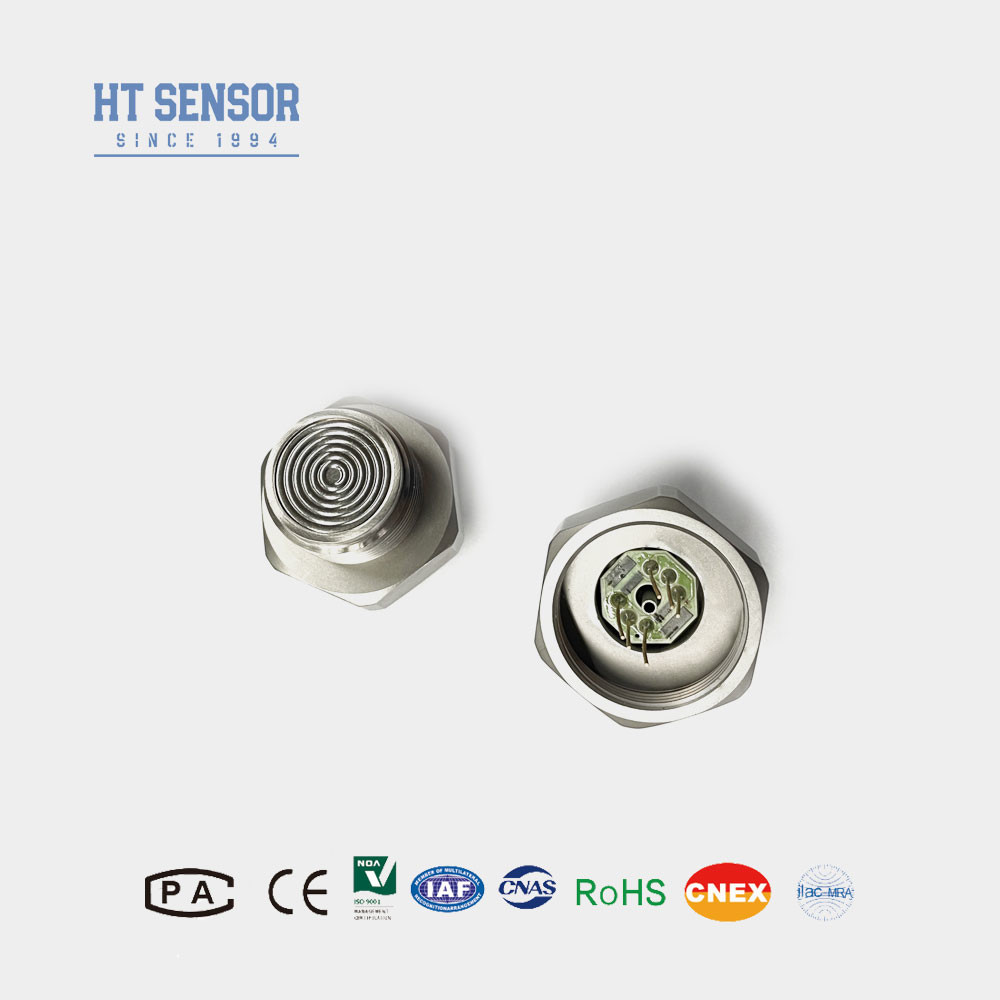

세척 용이 및 높은 신뢰성을 위한 플러시 다이어프램 구조 실리콘 압력 센서 레벨 센서 셀
Product Details
| 모델 번호.: | HT24 | 실: | G1/2 M20*1.5 1/2NPT |
|---|---|---|---|
| 측정 매체: | 가스와 액체 | 범위: | 0~10kpa~20mpa |
| 힘: | 1.5MA | 등록 상표: | 켄트롱 |
| 기원: | 중국 바오지 | 유형: | 압저항 플러시 압력 센서 |
| 을 위한: | 플러시 압력 송신기 | 출력 신호 유형: | 아날로그 유형 |
| 재료: | 316L 스테인리스 스틸 | 맞춤화: | OEM |
| 강조하다 |
높은 신뢰성 실리콘 압력 센서,플러시 디아프라그마 구조 실리콘 압력 센서,쉽게 청소 할 수 있는 실리콘 압력 센서 |
||
Product Description
세척 용이성 및 높은 신뢰성을 위한 플러시 다이어프램 구조 실리콘 압력 센서
HT24 실리콘 압저항 압력 센서
플러시 다이어프램 실리콘 압력 센서 소개:
HT24는 고도로 안정적인 확산 실리콘 칩을 사용한 플러시 다이어프램 압력 센서입니다. 감지 칩은 측정 매체와 직접 접촉하지 않습니다. 압력은 스테인리스 스틸 다이어프램과 밀봉 실리콘 오일을 통해 감지 칩으로 전달됩니다. 이 제품은 스레드, G1/2 M20* 1.5 1/2NPT가 가장 일반적으로 사용되는 스레드를 가진 평면 다이어프램 구조입니다. 세척이 용이하고 신뢰성이 높습니다. 식품, 건강 및 기타 산업에 적합합니다.
제품 특징플러시 다이어프램 실리콘 압력 센서의:
- 첨단 기술과 316L 스테인리스 스틸 하우징을 사용하며 다이어프램에 티타늄 및 하스텔로이와 같은 재료를 사용합니다.
- 온도 보상 및 제로점 보정을 위해 후막 회로를 사용합니다.
- 뛰어난 신뢰성, 반복성 및 안정성.
- 플러시 다이어프램 구조로 세척이 용이합니다.
- 전원 공급: ≤2mA DC (일반 1.5mA DC)
- 입력 임피던스 : 2.5KΩ~6KΩ
- 출력 임피던스: 2.5KΩ~6KΩ
- 전기 연결: 금도금 코바 핀 또는 100mm 고온 와이어.
| 성능 매개변수플러시 다이어프램 실리콘 압력 센서의: | |||||
| 측정 범위 | 게이지(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| 절대(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 밀봉(S) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| Typ | 최대 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | %F.S | ||
| 반복성 | 0.05 | 0.1 | %F.S | ||
| 히스테리시스 | 0.05 | 0.1 | %F.S | ||
| 제로 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 스케일 출력 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 제로 오프셋 온도 드리프트 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| 전체 스케일 온도 드리프트 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| 보상 온도 | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| 작동 온도 | -20~80 | ºC | |||
| 보관 온도 | -40~125 | ºC | |||
| 허용 과부하 | 전체 스케일의 3배 또는 120MPa 중 작은 값 선택 | ||||
| 파열 압력 | 전체 스케일의 5배 | ||||
| 장기 안정성 | 0.2 % | F.S/년 | |||
| 다이어프램 재료 | 316L | ||||
| 절연 저항 | ≥200MΩ 100VDC | ||||
| 진동 | 10gRMS, 20Hz ~ 2000Hz 조건에서 변화 없음 | ||||
| 충격 | 100g,11ms | ||||
| 응답 시간 | ≤1ms | ||||
| O-링 씰 | 니트릴 고무 또는 불소 고무 | ||||
| 충전 매체 | 실리콘 오일 | ||||
| 무게 | ~55g | ||||
| 매개변수는 다음 조건에서 테스트됩니다: 1.5mA @25°C | |||||
| 개요 구조 | |
| 치수 |
|
| 전기 연결 및 보상 |
|
| 선택 예시 |
| 주문 팁 |
- 1. 조립 시, 필요한 기밀성을 달성하기 위해 코어 크기와 송신기 하우징 간의 조화를 주의해야 합니다.
- 2. 쉘 조립 과정에서 수직 정렬과 균일한 압력을 보장하여 보드 고착 또는 손상을 방지해야 합니다.
- 3. 테스트된 매체가 코어 다이어프램 및 하우징 재료(316L)와 호환되지 않는 경우, 주문 시 특별 지침을 제공해야 합니다.
- 4. 다이어프램의 변형 또는 천공으로 인해 코어가 손상되지 않도록 손이나 날카로운 물체로 센서 다이어프램을 누르지 마십시오.
- 5. 게이지 압력 코어 입구를 대기 중에 열어두어 물, 증기 또는 부식성 매체가 음압 게이지 압력 코어 챔버로 들어가는 것을 방지하십시오. 6. 핀 변경이 있는 경우 실제 도체의 라벨을 참조하십시오.
| 회사 |
FAQ:
1. Q: 압력 센서 송신기의 특징은 무엇입니까?
A: 당사의 압력 센서 송신기는 고정밀도, 내구성 및 뛰어난 성능을 특징으로 하며, 맞춤화 옵션이 있습니다.
2. Q: 특수 사양을 맞춤 설정할 수 있습니까?
A: 예, 당사 엔지니어는 OEM 및 ODM 서비스를 통해 특정 요구 사항을 충족하도록 제품을 맞춤 제작할 수 있습니다.
3. Q: 생산 능력은 어느 정도입니까?
A: 당사의 제조 시설은 월 최대 30,000개의 압력 센서 송신기를 생산할 수 있어 대규모 주문을 처리할 수 있습니다. 그러나 원활한 생산 및 배송 일정을 위해 사전에 영업팀에 문의하는 것이 좋습니다.
4. Q: 일반적인 배송 기간은 어떻게 됩니까?
A: 표준 모델은 일반적으로 5~8일의 배송 기간이 있으며, 맞춤형 제품은 다를 수 있습니다.
5. Q: 제품 가격은 어떻게 책정됩니까? 할인이 있습니까?
A: 대량 주문 또는 장기 파트너십에 대해 할인을 제공하는 경쟁력 있는 가격을 제공합니다.
6. Q: 제품의 보증은 무엇입니까? 그리고 애프터 서비스는?
A: 당사 제품은 출하일로부터 24개월의 보증이 제공되며, 애프터 서비스는 PC 네트워크를 통한 원격 지침 지원과 함께 24시간 이내에 신속한 응답을 보장합니다.
