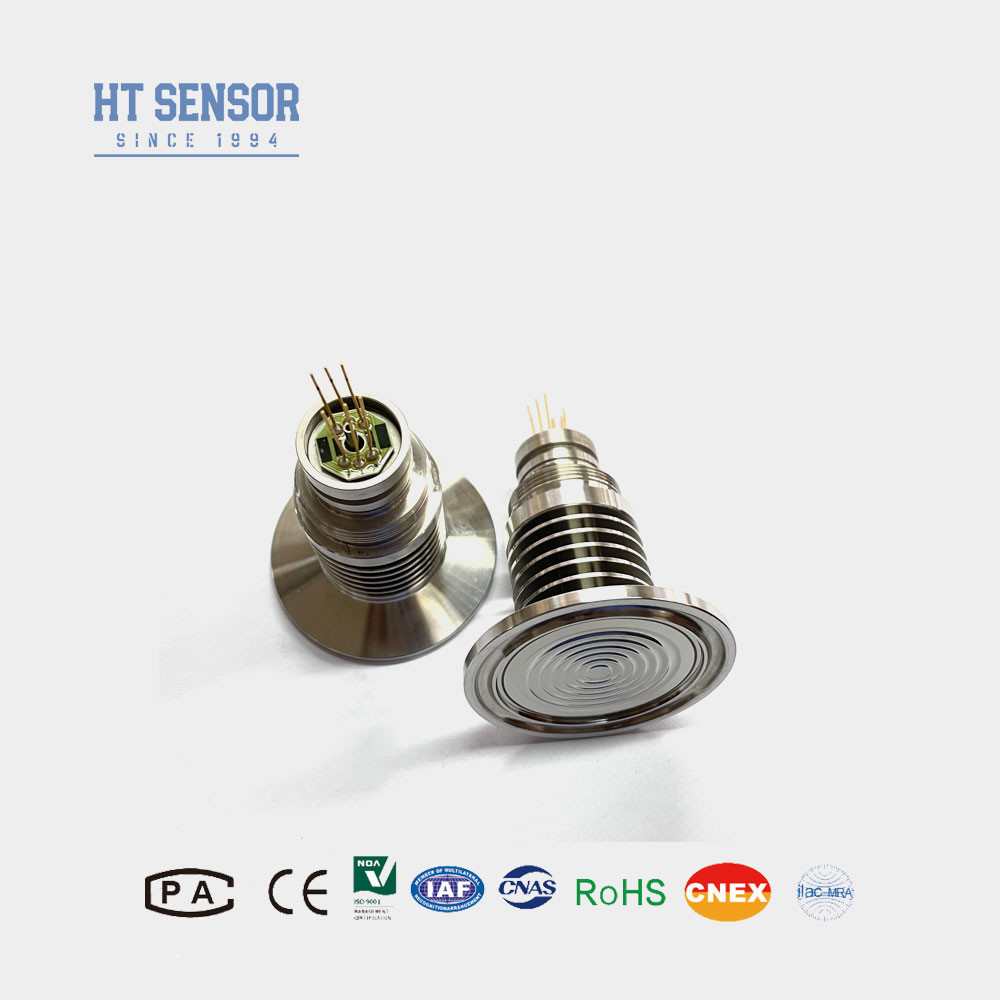

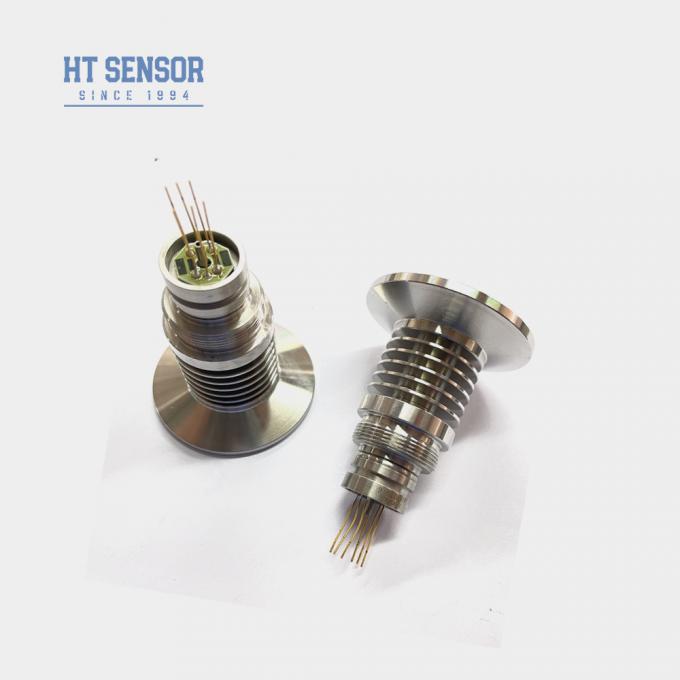

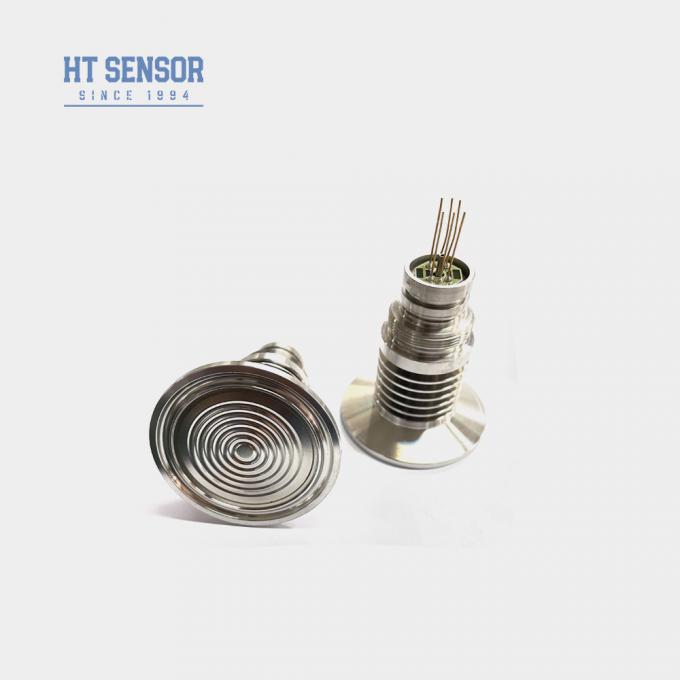

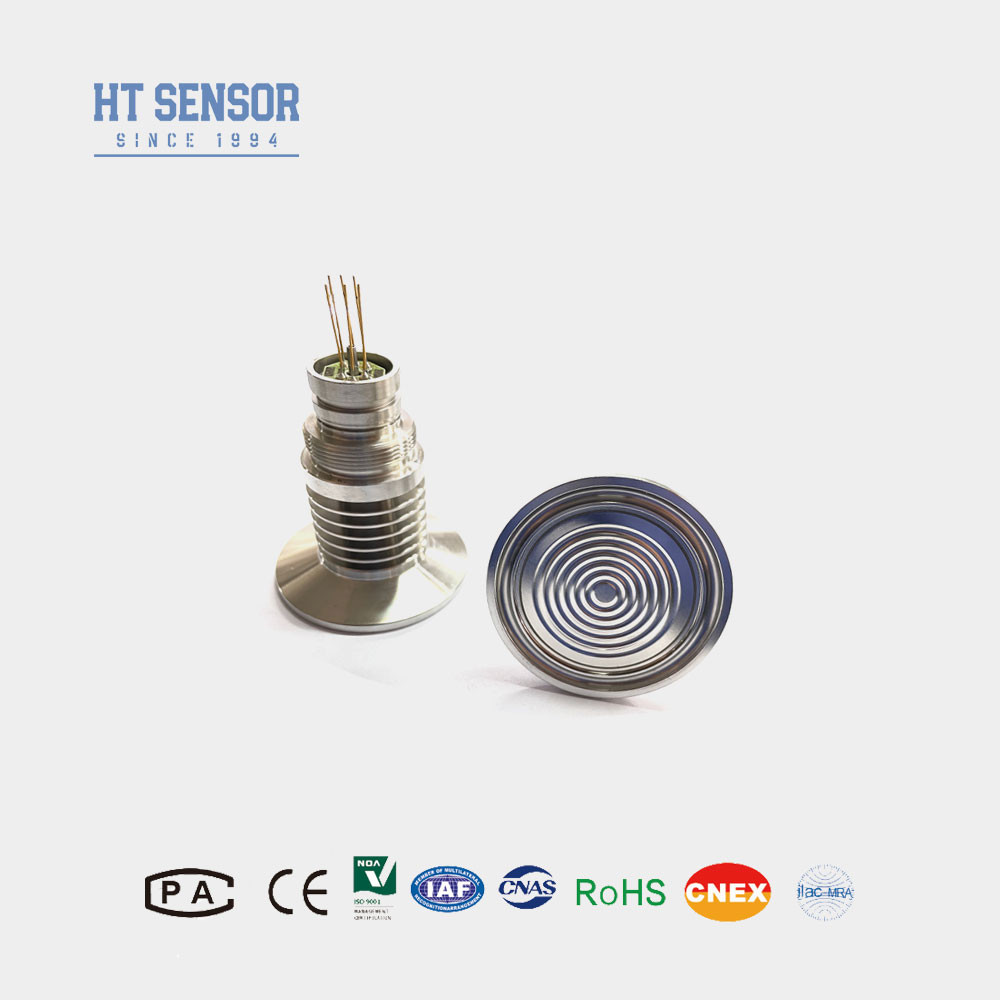

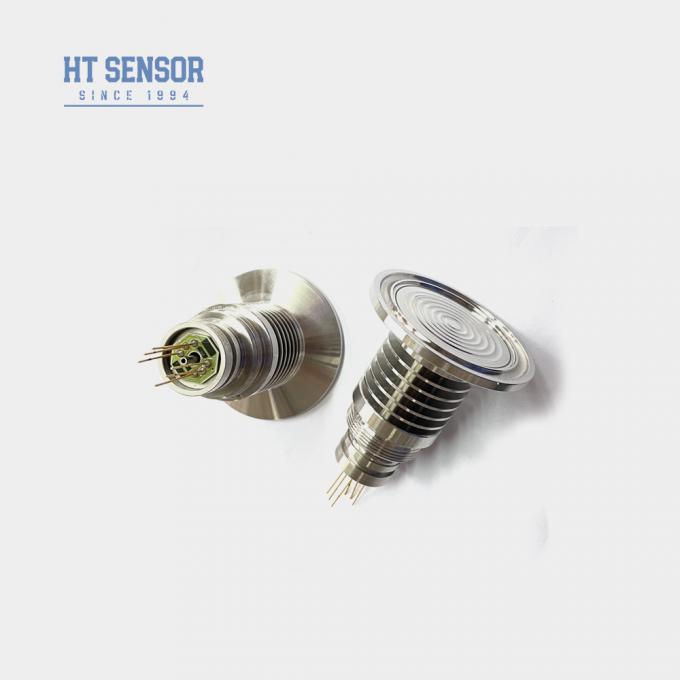

HT 센서 HT-IQT-B 고온 측정용 확산형 실리콘 압력 센서
Product Details
| 모델 번호.: | HT-IQT-B | 범위: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| 와이어링 형식: | 금으로 칠한 코바르 핀 | 측정 매체: | 공기 및 액체 물 및 기름 |
| 실: | 50.4mm | 산출: | 밀리볼트 신호 |
| 힘: | 1.5MA | 유형: | 분산 실리콘 압력 센서 |
| 출력 신호 유형: | 비슷한 물건 | 재료: | 316L 스테인리스 스틸 |
| 강조하다 |
분산 실리콘 압력 센서,고온 실리콘 압력 센서,HT-IQT-B 실리콘 압력 센서 |
||
Product Description
HT 센서 HT-IQT-B 고온 측정용 확산형 실리콘 압력 센서
HT-IQT-B 압전 저항 실리콘 압력 센서
확산형 실리콘 압력 센서 소개:
HT - IQT - B 실리콘 압력 센서는 일종의 내장형 다이어프램입니다. 압력은 스테인리스 스틸 다이어프램을 통해 감지 칩으로 전달되고 실리콘 오일로 밀봉됩니다. 센서 칩은 압력을 감지 가능한 밀리볼트 전기 신호로 변환합니다. 따라서 측정된 매체의 압력 값을 직관적으로 관찰할 수 있습니다. 이 제품은 플레이트 다이어프램 구조를 채택하여 고온 방열판이 있어 고온 매체 측정 효과가 좋습니다. 노출된 평면 다이어프램은 청소가 용이하며 점성 매체 측정에 효과적입니다. 식품, 건강 및 기타 산업에 적용됩니다.
전기적 성능 확산형 실리콘 압력 센서:
- 전원 공급 장치: ≤2mA DC (0.4-1.5mA DC).
- 입력 임피던스 : 2.5KΩ~6KΩ.
- 출력 임피던스: 2.5KΩ~6KΩ.
- 전기 연결: 금도금 코바 핀 또는 100mm 고온 와이어.
| 성능 매개변수 확산형 실리콘 압력 센서: | |||||
| 측정 범위 | 게이지(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| 절대(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 밀봉(S) | 3500KPaS | ||||
| Typ | 최대 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | %F.S | ||
| 반복성 | 0.05 | 0.1 | %F.S | ||
| 히스테리시스 | 0.05 | 0.1 | %F.S | ||
| 영점 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 스케일 출력 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 영점 오프셋 온도 드리프트 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| 전체 스케일 온도 드리프트 | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| 보상 온도 | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| 작동 온도 | -20~80 | ºC | |||
| 보관 온도 | -40~125 | ºC | |||
| 파열 압력 | 전체 스케일의 5배 | ||||
| 장기 안정성 | 0.2 % | F.S/년 | |||
| 다이어프램 재질 | 316L | ||||
| 절연 저항 | ≥200MΩ 100VDC | ||||
| 충격 | 100g,11ms | ||||
| 응답 시간 | ≤1ms | ||||
| O-링 씰 | 니트릴 고무 또는 불소 고무 | ||||
| 충전 매체 | 실리콘 오일 | ||||
| 무게 | ~220g | ||||
| 매개변수는 다음 조건에서 테스트됩니다: 1.5mA @25°C | |||||
| 개략적인 구조 | |

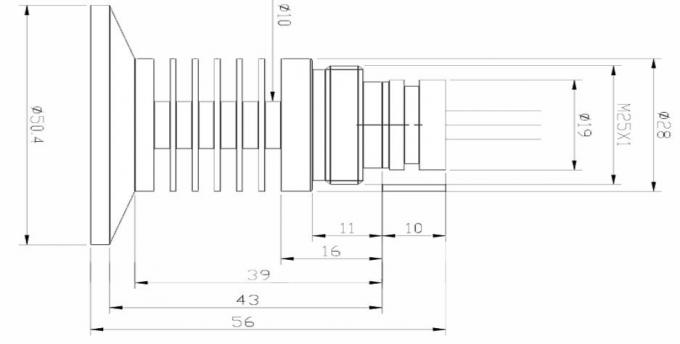

| 치수 |
|

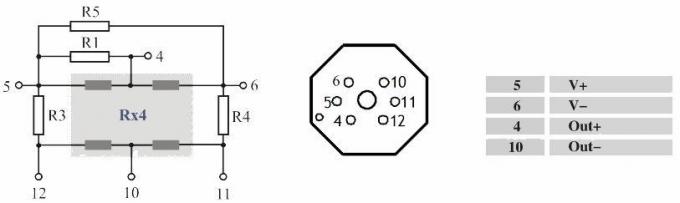

| 전기 연결 및 보상 |
|

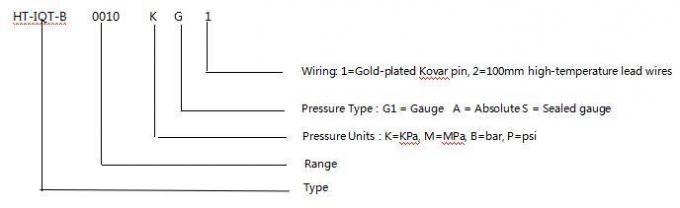

| 선택 예시 |
| 주문 팁 |
2. 하우징 조립 시 수직으로 정렬하고 고른 압력을 가하여 걸리거나 보상판이 손상되지 않도록 하십시오.
3. 측정 매체가 코어 다이어프램 및 하우징 재질(316L)과 호환되지 않는 경우 주문 시 특별 지침을 제공해야 합니다.
4. 다이어프램 변형 또는 관통으로 인해 코어가 손상되지 않도록 손이나 날카로운 물체로 센서 다이어프램을 누르지 마십시오.
5. 게이지 압력 코어의 압력 포트를 대기 중에 열어두고 물, 수증기 또는 부식성 매체가 코어 음압 챔버에 들어가지 않도록 하십시오.
6. 핀 리드에 변경 사항이 있는 경우 실제 코어의 레이블을 참조하십시오.
