| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HT SENSOR |
| 인증: | ISO9001 |
| 모델 번호: | BP93420D II |
| 최소 주문 수량: | 1 |
| 포장 세부 사항: | 카튼 |
| 배달 시간: | 5-8 평일 |
| 지불 조건: | L/C (신용장), D/P (지급도 조건), 전신환 |
| 공급 능력: | 3000 PC / 달 |
| 모델: | BP93420D II | 범위: | 0-10kpa~2MPa |
|---|---|---|---|
| 힘: | 5VDC 24VDC | 출력: | 0.5-4.5V 4-20mA 그리고 기타 |
| 소재: | 스테인리스 스틸 | 가닥: | 남성 및 여성 OEM |
| 유압식: | 차등 압력 | 보호 클래스: | IP65 |
| 시험 배지: | 공기유와 물 | 커넥터: | 빅 DIN 또는 OEM |
| 강조하다: | 설치가 쉬운 차차 압력 송신기,산업용 차원의 차차 압력 송신기,콤팩트 디퍼런셜 압력 송신기 |
||

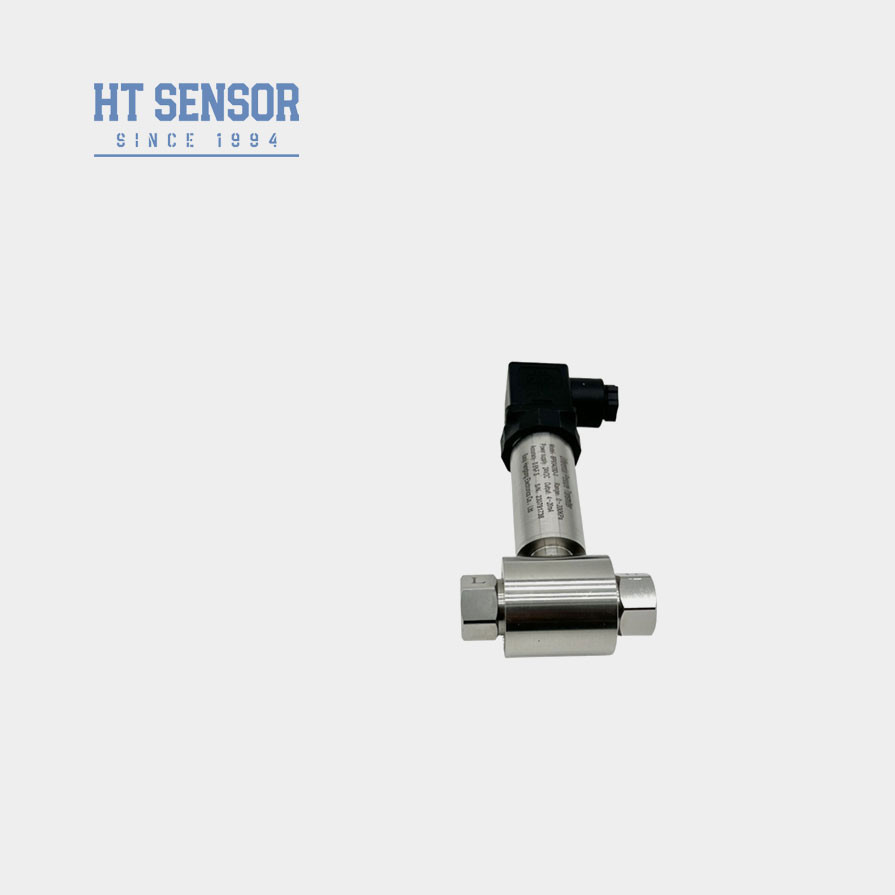

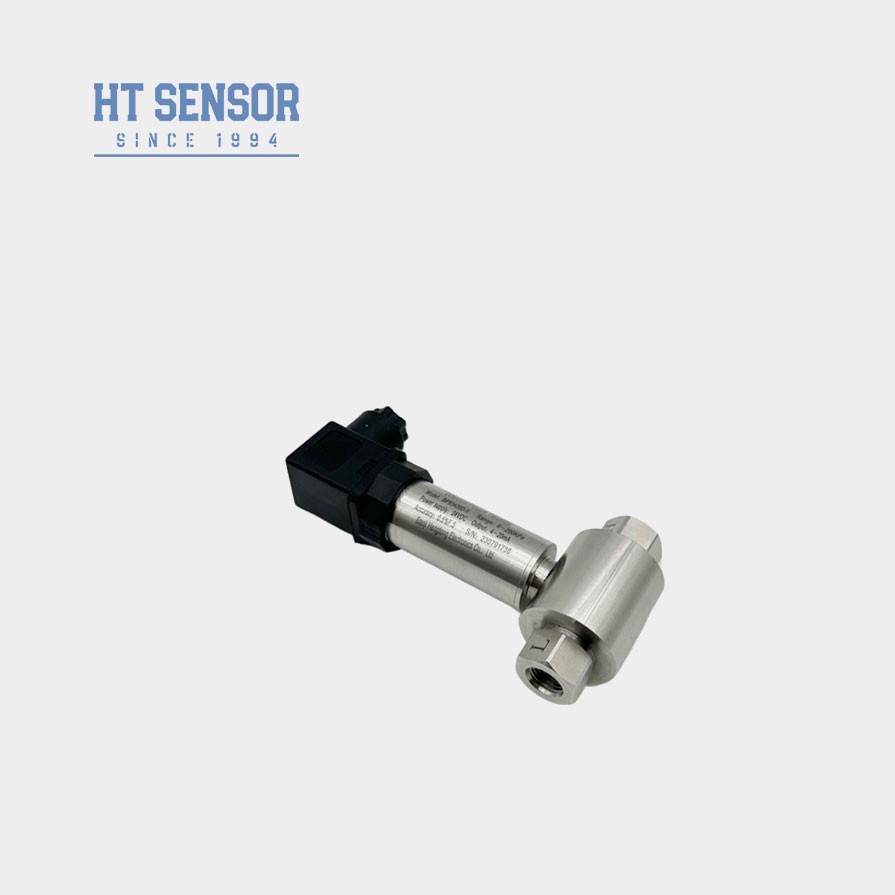

콤팩트하고 설치가 용이한 산업용 차압 트랜스미터
BP93420DII D차압 P압력 트랜스미터
차압 트랜스미터 소개:
BP93420DII 차압 트랜스미터는 확산형 실리콘 압저항 센서를 사용합니다. 가스 및 액체의 압력 차이를 측정하여 출력하며, 표시할 수 있습니다. 석유, 화학, 전력, 수문 및 기타 산업 분야의 파이프라인에서 다양한 가스 및 액체의 압력 차이 측정에 적합합니다.
제품 특징차압 트랜스미터의 주문 가이드:
응용 분야차압 트랜스미터의 주문 가이드::
| 성능 매개변수차압 트랜스미터의 주문 가이드: | |
|---|---|
| 측정 범위 | 0-10KPa……~2MPa |
| 압력 유형 | 차압 |
| 단측 과부하 | ≤ 정격 범위의 3배 |
| 정압 | 정격 범위의 5배 또는 7MPa 중 최소값 |
| 정확도 @ 25℃ | ±0.25% (일반) ±0.5% (최대) |
| 반복성 | ±0.03% (Typ.) ±0.05%FS (최대) |
| 히스테리시스 | ±0.03% (Typ.) ±0.05%FS (최대) |
| 장기 안정성 | ±0.5%F.S/년(≤200KPa) ±0.2%F.S/년(＞200KPa) |
| 영점 온도 드리프트 | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| 스팬 온도 드리프트 | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| 보상 온도 | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| 작동 온도 | -30℃~80℃ |
| 보관 온도 | -40℃~100℃ |
| 진동 | 10g,55Hz ～ 2kHz |
| 하우징 재질 | 304,316L |
| 다이어프램 재질 | 316L |
| 절연 저항 | 100MΩ 100VDC |
| 방폭 등급 | 본질 안전 방폭 |
| 보호 등급 | IP65 |
| 무게 | ~0.45kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4선 |
| 0～10/20mA |
3선 |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| 주문 팁차압 트랜스미터의 주문 가이드: |
1. 제품을 선택할 때, 테스트 매체가 제품의 접촉 부품(스테인리스 스틸)과 호환되는지 확인하십시오.
2. 안정적인 작동을 위해, 측정 지점과 트랜스미터 사이에 3밸브 매니폴드를 설치하여 트랜스미터의 양압 및 음압 챔버에서 느리고 균일한 압력을 보장하는 것이 좋습니다.
3. 설치 시, 양쪽 끝의 압력 인터페이스를 수평으로 배치하여 설치 위치가 제품에 미치는 영향을 줄여야 합니다.
4. 강한 진동, 순간적인 충격, 강한 전자기 간섭 또는 무선 주파수 간섭 및 기타 특수 요구 사항이 있는 경우, 알려주시고 주문 시 표시하십시오.
| 주문 가이드차압 트랜스미터의 주문 가이드: | ||||||||
| BP93420XX | 압력 트랜스미터 | |||||||
| 코드 | 개요 구조 | |||||||
| DII | 차압 트랜스미터 | |||||||
| 측정 범위 | 0-10KPa……~2MPa | |||||||
| 코드 | 전원 공급 장치 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 기타 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×1.5 수컷 | |||||||
| J2 | G1/2 수컷 | |||||||
| J3 | G1/4 수컷 | |||||||
| J4 | 1/2 NPT 수컷 | |||||||
| J5 | 기타 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀봉된 케이블 출력 | |||||||
| B4 | 기타 | |||||||
| 코드 | 압력 유형 | |||||||
| D | 차압 | |||||||
