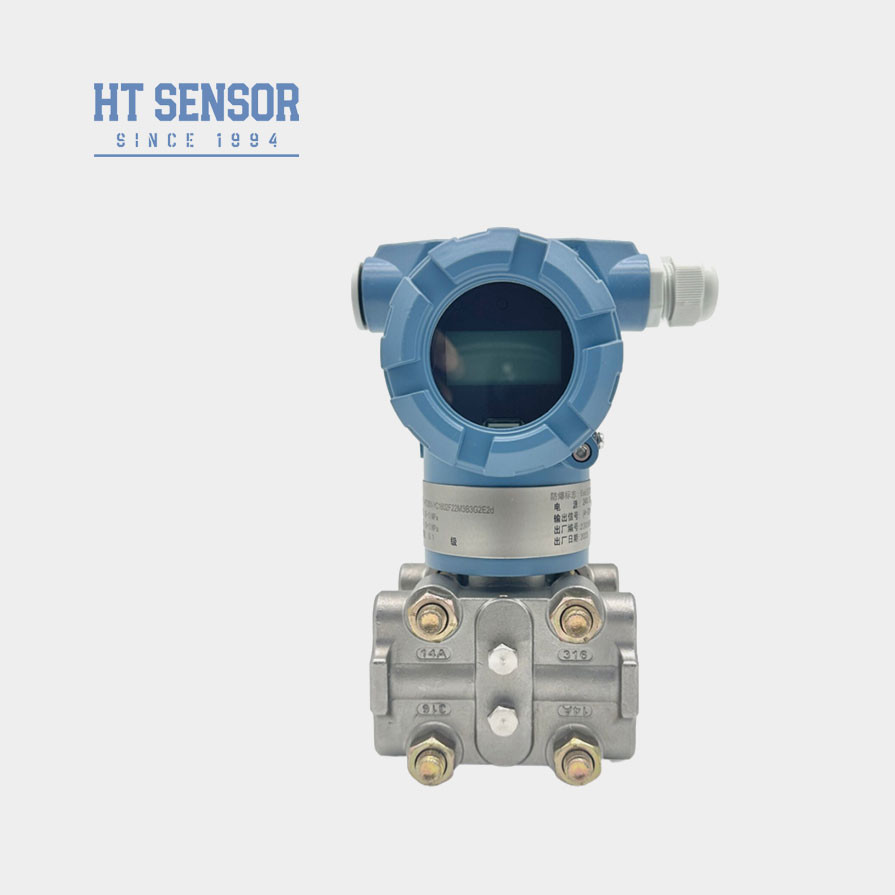

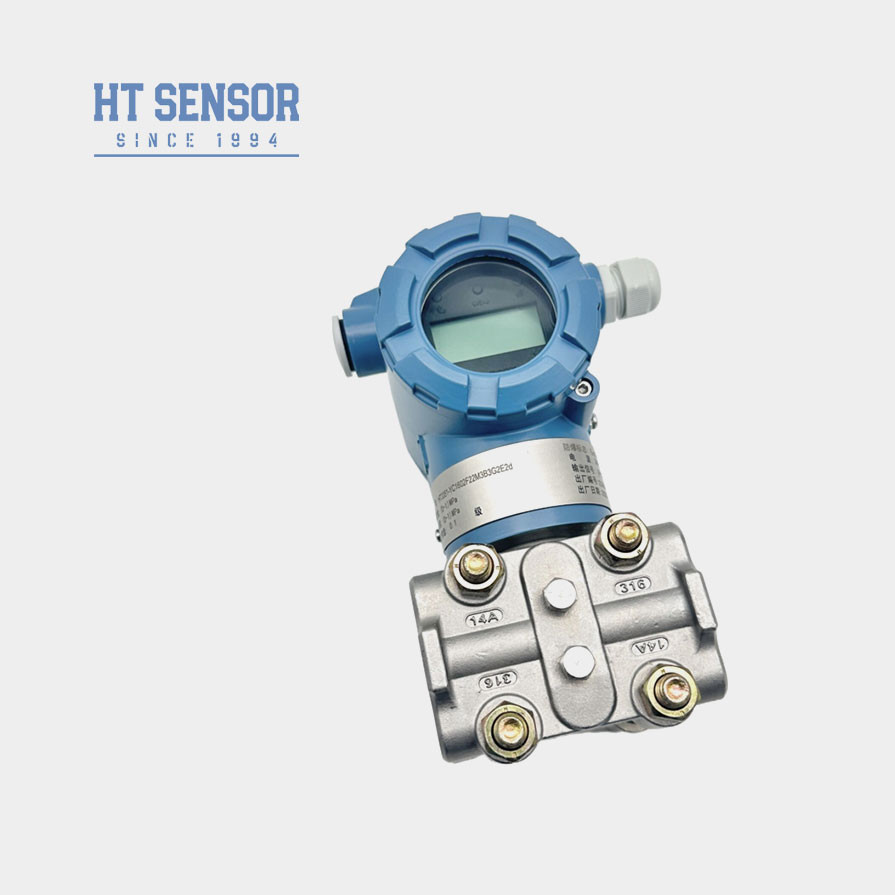

BPHT3351 간편한 설치와 컴팩트한 설계 압력 센서를 위한 차차 압력 송신기
Product Details
| 모델 번호: | BPHT3351 | 전원 공급: | 15~45VDC |
|---|---|---|---|
| 무게: | 3.6 킬로그램 | 안정성: | +-0.2% F.S/년 |
| 유압식: | 차등 압력 | 사양: | 500pa~200kpa |
| 원산지: | 중국 | 종류: | 용량성 차압 트랜스미터 |
| 측정 매체: | 가스 | 정확도 급: | 00.1% |
| IP 등급: | IP65 | ||
| 강조하다 |
설치가 쉬운 차차 압력 송신기,BPHT3351 차차 압력 송신기,컴팩트 디자인 차차 압력 송신기 |
||
Product Description
용량차압전달기의 도입:
BPHT3351 용량차압전달기센서, 압력 또는 압력 차이는 센서 용량 값의 변화를 일으킬 것입니다. AD 변환 후 생성 된 아날로그 신호는 마이크로프로세서에 전송되는 디지털 신호로,마이크로프로세서 계산 및 처리 출력 후 디지털 신호, 전류 제어 회로로 DA 변환 후, 4 ~ 20mA 아날로그 전류 신호 출력으로 변환됩니다.
제품 특성용량차압전달기의:
1.송신기는 스테인리스 스틸 구조 설계, 컴팩트 구조 및 쉬운 설치를 채택합니다.
2엄격한 온도 보상 및 노화 스크린 후 안정적이고 신뢰할 수있는 성능을 보장합니다.
3전기 인터페이스는 플러그인 또는 직접 배선 옵션으로 선택할 수 있습니다.
신청서용량차압전달기의:
1석유, 화학, 전력 및 수리학과 같은 산업의 파이프 라인에서 다양한 가스 또는 액체의 차차 압력을 측정하는 데 적합합니다.
2석유, 화학, 금속공학, 발전 및 수리학과 같은 산업 현장 공정에서 적용됩니다.
3파이프 라인 및 오븐 챔버의 압력 측정
| 출력 | 아날로그 출력: 2개의 4-20mADC 와이어 |
| 디지털 출력: 두 개의 4-20mADC 와 HART와 일치하는 상반되는 변수 디지털 신호 | |
| 전원 공급 | 공급 전압 12.5-45VDC |
| 제한 부하 | 최대 로드 저항 Rmax 루프에서 공급 전압에 의해 결정, 아래 그림 참조. 하트 프로토콜 로드 저항은 250Ω 이하, 600Ω 이상이 필요하지 않습니다 |
| 통신 거리 | 최대 1.5km, 멀티 주소 통신은 15개의 스마트 송신기를 연결할 수 있습니다. |
| 표시 | 4자리 디지털 디스플레이, 5자리 LCD 디스플레이, 포인터 타입 |
| 폭발 방지 | EXIALCT5폭발 방지형 |
| 0 오프셋 | 긍정적 인 전송 또는 부정적인 전송을 할 수 있지만 최대 값을 초과 할 수 없습니다. |
| 온도 | 환경 온도 -40-85°C (LCD를 선택할 때: -20-70°C) |
| 중간 온도 | -40~104°C |
| 정적 압력 및 단면 과압 | 3.45KPa (전체 압력) ∙ 31.2MPa (표준 압력) |
| 상대 습도 | 5~98%RH |
| 실행 시간 | 5초도 안 됐어요 |
| 역량 변경 | 0.16cm3 이하 |
| 습도 조절 | 0.20~25초 |
| 고장 경보 | 장애가 발생하면, 자동화 진단 기능은 3.9 또는 21.0mA 출력 |
| 구성 보호 | 데이터를 변경 무작위로 방지하기 위해, 소프트웨어를 활용하거나 보호 스위치를 로크 기록 데이터를 |
작동 원칙용량차압전달기의:
작동 원리에 표시된 바와 같이, 외부 압력 또는 압력 차이는 센서 용량 값에 약간의 변화를 일으킬 것입니다. 디지털 신호 변환을 통해주파수 신호로 변합니다.마이크로프로세서로 전송됩니다.
마이크로프로세서에 의해 계산, 전류 제어 신호는 전류 제어 회로로 출력됩니다, 4-20mA 아날로그 전류로 변환
한편 마이크로프로세서는 상호 작용 및 기타 동작 (디스플레이 및 설정) 을 담당합니다.디지털 통신에 사용되는 통신 포트는 우리 회사의 특별한 포트가 필요합니다.. HART 모듈은 송신기 HART 통신을 실현합니다.
측정 방법용량차압전달기의:
액체 레벨 측정:
유체 흐름을 측정 할 때, 압력 탭은 퇴적의 퇴적을 피하기 위해 프로세스 파이프 옆에서 뚫어야합니다.송신기는 압력 펌프 옆에 또는 아래에 장착되어야 합니다., 공기의 거품이 공정 통로로 배출되는 것을 방지하기 위해.
