| 원래 장소: | 중국 바오지 |
|---|---|
| 브랜드 이름: | HT SENSOR |
| 인증: | ISO9001 |
| 모델 번호: | BP156 |
| 최소 주문 수량: | 1 |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 패키지 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 웨스턴 유니온, L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 달 |
| 모델 번호: | BP156 | 범위: | 0~10KPa~20MPa |
|---|---|---|---|
| 출력: | 4~20mA/0.5-4.5VDC 등 | 하우징 소재: | 스테인리스 스틸 |
| 유압식: | G/A/S | 종류: | 산업적 압력 센서 |
| 센서: | 실리콘 압력 센서 | 힘: | 12-32VDC(24VDC)/5VDC |
| 정확도 급: | 00.5% F.S 0.25% F.S | 커넥터: | IP67 액체 레벨 케이블 |
| 가닥: | G1/8 또는 OEM | ||
| 강조하다: | IP68 방수 압력 센서 송신기,산업용 압력 센서 송신기,산업용 압력 센서 송신기 |
||

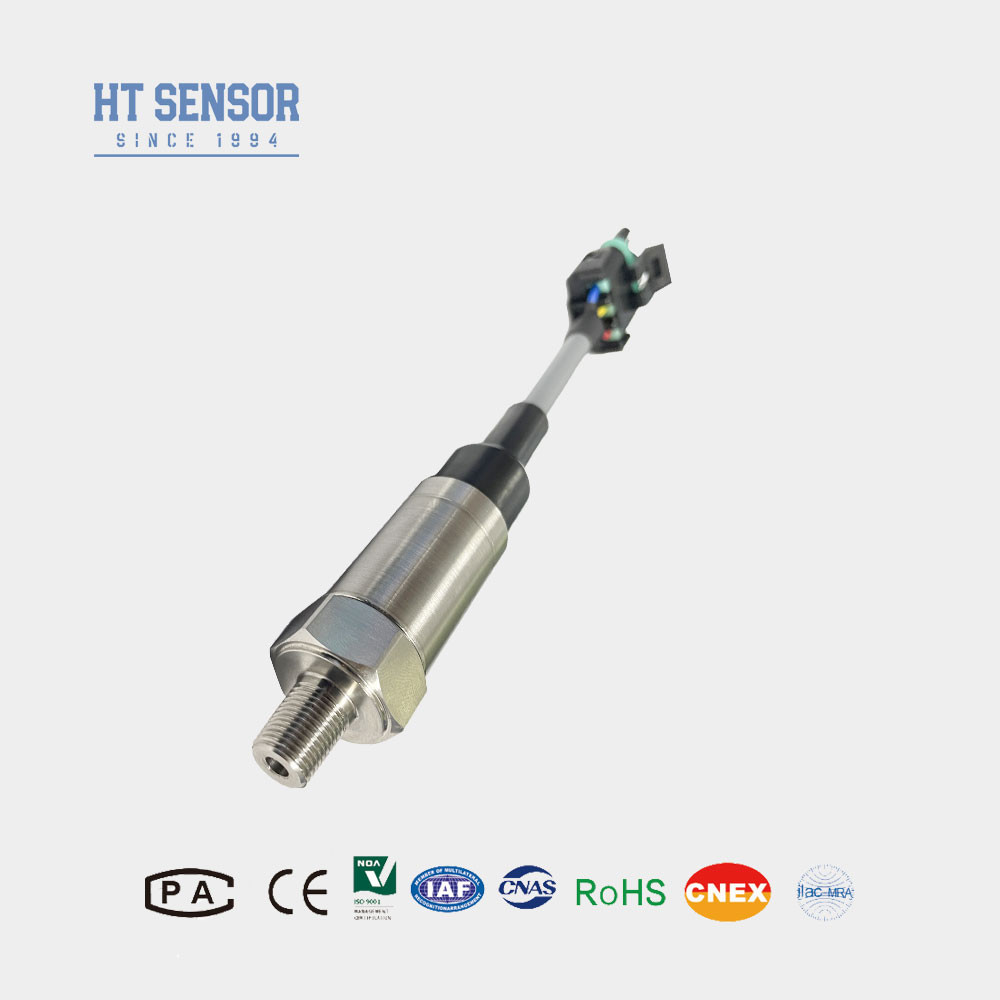

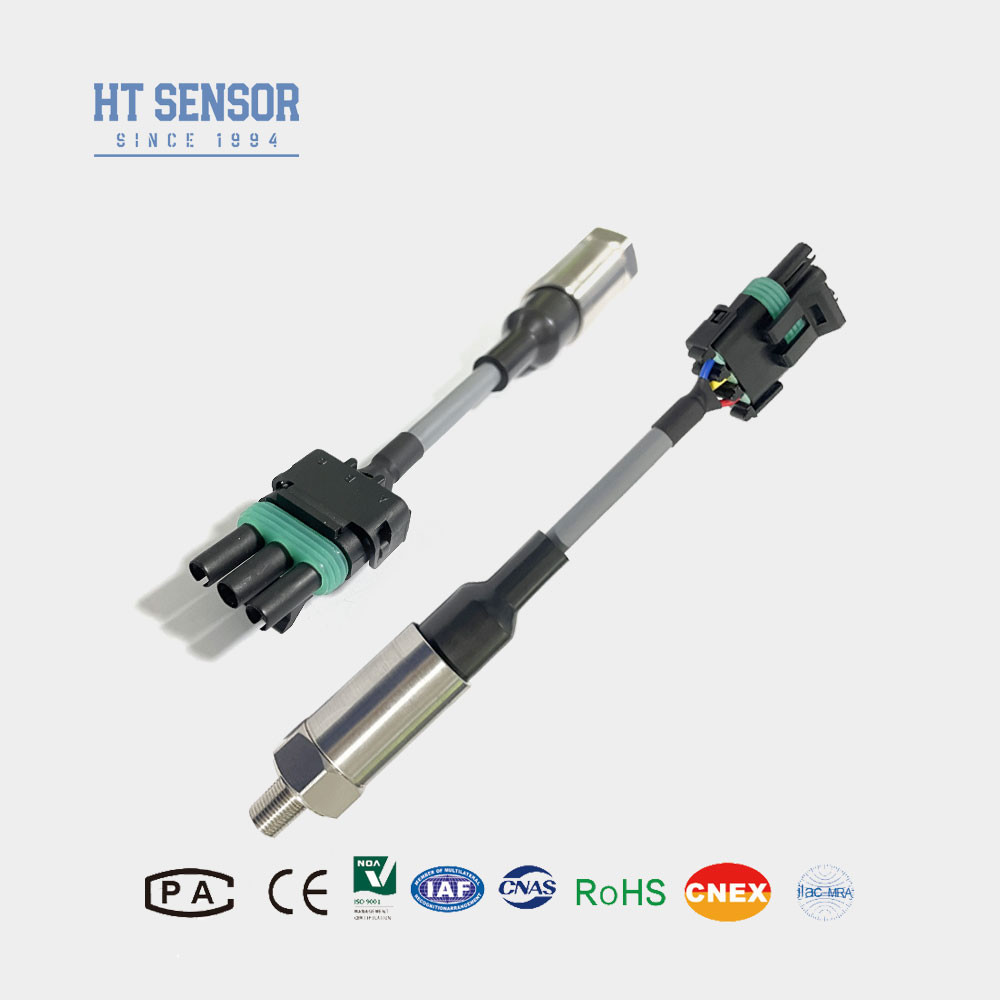

BP156 소형 산업용 압력 센서 송신기는 콤팩트 스틱 모양의 압력 송신기입니다.그것은 높은 신뢰성 실리콘 피에조 저항 압력 센서를 민감한 코어로 사용하고 온도 보상, 디지털 회로 교정 및 신호 조건화 표준 산업 응용 프로그램 및 네트워크 신호 출력. IP68 방수 구조를 갖추고 있습니다.모든 제품 구성 요소는 신중하게 설계되었습니다., 검진, 공정으로 검증, 경화, 주기적인 부하 스트레스 완화, 노화 테스트 및 환경 시뮬레이션 테스트를 통해 안정성과 신뢰성을 보장합니다.
제품 특성미니 산업 압력 센서송신기:
1넓은 측정 범위, 스테인레스 스틸 구조.
2콤팩트하고 가벼운 디자인
3.고 정밀, 모든 스테인리스 스틸 구조.
신청서미니 산업 압력 센서송신기:
1316L 스테인레스 스틸로 부식성 가스와 액체의 압력 측정
2해양 및 항공 산업에 적용됩니다.
3석유, 화학, 금속, 전력 생산 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
4수압 및 공기 제어 시스템에서 사용됩니다.
| 성능 매개 변수 미니 산업 압력 센서송신기: | |
| 측정 범위 | 0kPa ~ 10kPa...20MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 전차 IIC T6 Ga |
| 보호 등급 | IP65 |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 선택 예제소형 DIN 압력 송신 센서 |
| 주문 안내 | |||||||||
| BP15X | 아날로그 압력 송신기 | ||||||||
| 코드 | 도표 건설 | ||||||||
| 5 | 패커드 플러그 | 6 | 밀폐 된 직출력 케이블 1.5 미터 | ||||||
| 7 | 미니 히르슈만 커넥터 | 8 | 대형 히르슈만 연결 장치 | ||||||
| 측정 범위 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. | ||||||||
| 코드 | 전원 공급 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | 다른 것 | ||||||||
| 코드 | 출력 신호 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| 코드 | 압력 연결 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 다른 것 (Flanges) | ||||||||
| 코드 | 전기 연결 | ||||||||
| B1 | 히르슈만 | ||||||||
| B2 | PG7 | ||||||||
| B3 | 케이블 밀폐 출구 1.5 미터 | ||||||||
| B4 | 다른 것 | ||||||||
| 코드 | 압력 유형 | ||||||||
| G | 가이드 압력 | ||||||||
| A | 절대적 압력 | ||||||||
| S | 밀폐 된 기준 압력 | ||||||||
참고:
1제품을 선택할 때 테스트 중인 매체가 제품의 접촉 부분과 호환되도록 확인하십시오.
2제품의 신뢰할 수있는 작동을 보장하기 위해 사용자는 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치의 적절한 인접을 보장하는 것이 좋습니다.
3플루오르 고무 O 링의 작동 온도 범위는 -20 °C에서 250 °C입니다. -20 °C 이하의 온도에서는 EPDM O형 밀폐 고리를 선택해야합니다. 4.강한 진동과 같은 특별한 요구 사항이 있다면, 즉각적인 충격, 또는 강렬한 전자기 또는 전파 간섭, 저희에게 알려 주시기 바랍니다.
