| 원래 장소: | 바오지, 중국 |
|---|---|
| 브랜드 이름: | HT SENSOR |
| 인증: | ISO9001 |
| 모델 번호: | BZP93420-III |
| 최소 주문 수량: | 1 |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 패키지 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 웨스턴 유니온, L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 달 |
| 모델 번호: | BPZ93420-III | 무게: | ~1.2kg |
|---|---|---|---|
| 힘: | 24VDC(12-32VDC) | 출력: | LED 또는 LCD 디스플레이와 함께 4-20mA |
| 유압식: | 게이지, 절대, 밀봉 압력 | 상표: | HT센서 |
| 구조형: | 분산 실리콘 압력 센서 | 측정 매체: | 액체, 공기, 물 기름 |
| 정확도 급: | 00.5% | 압력 범위: | -100kpa...0kpa ~10kpa...100MPa |
| IP 등급: | IP65 | 사용자 정의: | OEM과 ODM |
| 강조하다: | 높은 안정성 스마트 압력 송신기,OEM 스마트 압력 송신기,디지털 스마트 압력 송신기 |
||

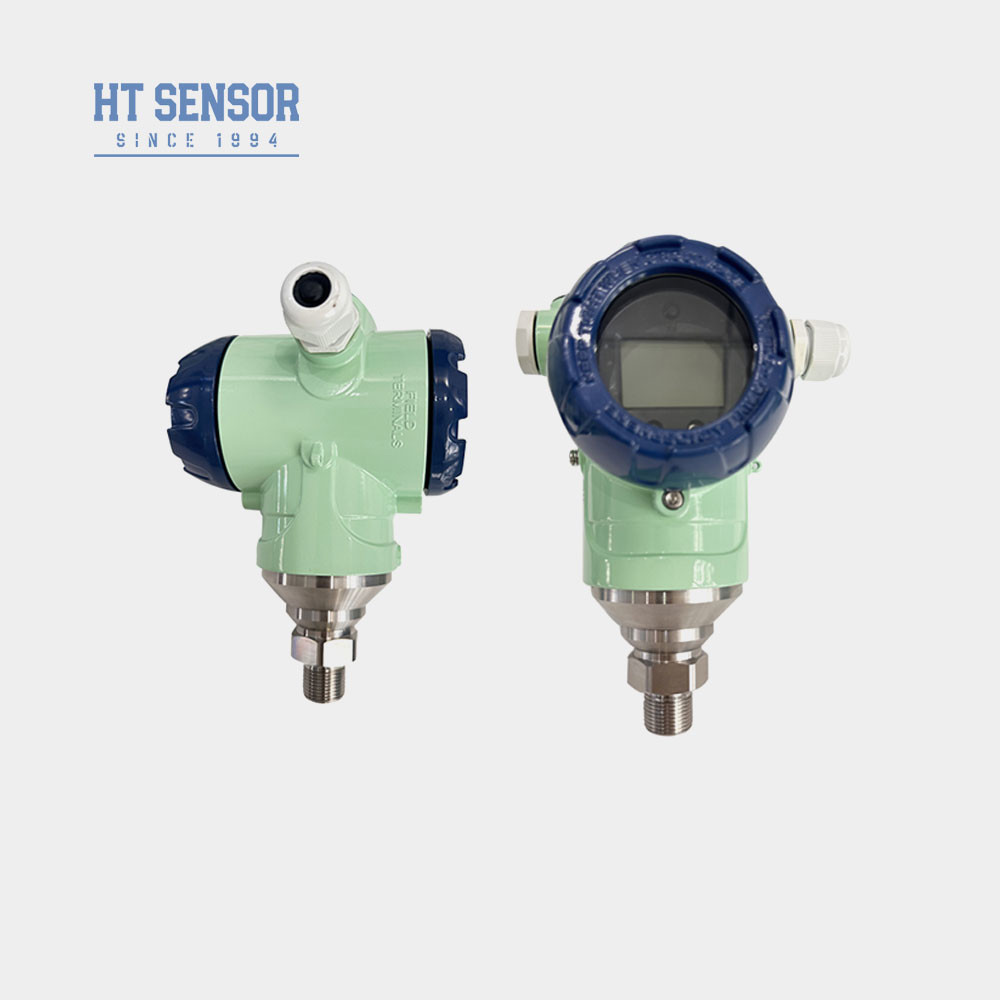

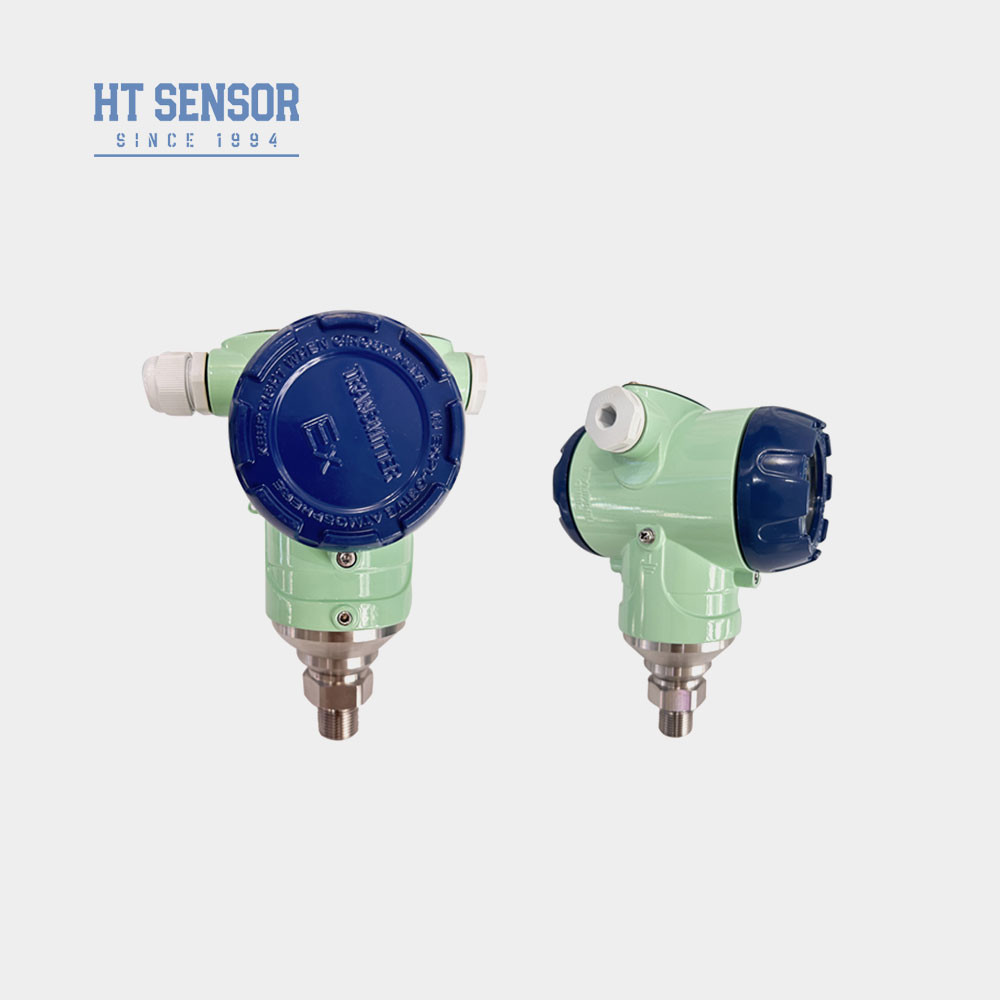

BPZ93420-III 스마트 압력 송신기
스마트 압력 송신기 도입:
BPZ93420III 압력 송신기 HT 시리즈 실리콘 피에조 레시스티브 고리를 채택신호 측정 요소로 기름으로 가득 차있는 코어센서 신호를 표준 출력 신호로 변환합니다.반·완료품 및 완성품 부품의 엄격한 검사 및 노화 검사안정적이고 신뢰할 수 있는 성능을 보장하는 제품, 강력한 반 간섭압력 송신기의 압력 인터페이스는 다양한 형태로 제공됩니다.양식
제품 특성스마트 압력 송신기:
1넓은 측정 범위, 다양한 압력 인터페이스 형태 및 IP65 보호 수준
2다양한 출력 신호 형태, 조절 및 표시
3정렬 가능한 0점과 전체 규모
4핵심은 고 정밀성 및 고 성능 분산 실리콘을 사용합니다.피에조레시스티브 압력 센서
신청서스마트 압력 송신기:
1316L 스테인레스 스틸에서 비성염 가스 및 액체의 압력을 측정하기에 적합
2석유, 화학, 금속공학, 전력 및 수리학
3- 가혹한 야외 산업 환경에서의 압력 측정 및 제어
4수압 및 공기 제어 시스템에서 사용됩니다.
| 스마트 압력 송신기의 성능 매개 변수 | |
| 측정 범위 | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | ≤±0.1%FS |
| 히스테레시스 | ≤±0.1%FS |
| 장기적 안정성 | ±0.1%F.S/Year (기반) ±0.2%F.S/Year (최대) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 유연 알루미늄 |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~1.2kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 통신 프로토콜 | 3.6~30V / 배터리 | 4개의 선 |
| 주문 팁 |
1제품을 선택할 때 측정되는 매체는 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때, 폭발 방지형 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3LCD 또는 LED 디스플레이 헤드를 갖춘 송신기를 주문할 때 송신기의 전원 공급량은 20VDC 이하가 되어서는 안 됩니다.
4제품의 신뢰할 수있는 작동을 보장하기 위해 사용자는 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 신뢰할 수 있도록 보장해야합니다.
5. 플루오로 고무 O 반지의 가명 작동 온도 범위는 -20oC에서 250oC입니다. 제품의 작동 온도가 -20oC 이하라면 EPDM O 반지 밀폐를 선택해야합니다.
6. 기본 케이블 길이는 1.5m입니다, 세 가지 재료에서 사용할 수 있습니다. 지정되지 않은 경우 폴리에틸렌 케이블 재료로 공급됩니다. 다른 케이블 재료를 필요로 하는 경우,순서로 정해 주세요.
7. 강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 전파 간섭과 같은 특별한 요구 사항에 대해, 우리의 회사를 알리고 주문에 지정하십시오.
| 주문 안내 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| IB | 일반 압력 송신기 | 제9조 | 표시 압력 송신기 | |||||
| IE | 충격 저항 항공 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| IF | 수분 방지 압력 송신기 | IIE/IIIE | 일반/디스플레이 압력 송신기 | |||||
| IN | 에어컨 전용 압력 송신기 | |||||||
| IC | 고온 압력 송신기 | |||||||
| IQ/IQT | 큰 대막 / 고온 압력 송신기 | |||||||
| 측정 범위 | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
