| 원래 장소: | 중국 바오지 |
|---|---|
| 브랜드 이름: | HT SENSOR |
| 인증: | ISO9001 |
| 모델 번호: | BP93420-IIIF |
| 최소 주문 수량: | 1 |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 패키지 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 웨스턴 유니온, L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 달 |
| 모델 번호: | BP93420-IIIF | 전원 공급: | 12-32VDC （24VDC） |
|---|---|---|---|
| 출력: | 4~20mA | 유압식: | 게이지 압력, 절대, 밀봉 |
| 범위: | 0-35kpa~20Mpa | 구조형: | 플러시 디아프라그마 센서 전송기 |
| 측정 매체: | 고온 액체 또는 공기 | 정확도 급: | 00.5% |
| 플랫: | DN25 DN50 등 | 사용자 정의: | 그래요 |
| 강조하다: | 디스플레이가 있는 산업용 압력 송신기,고온 플랜지 압력 송신기,산업 프로세스 제어 압력 송신기 |
||
도입산업용 압력 센서 송신기:

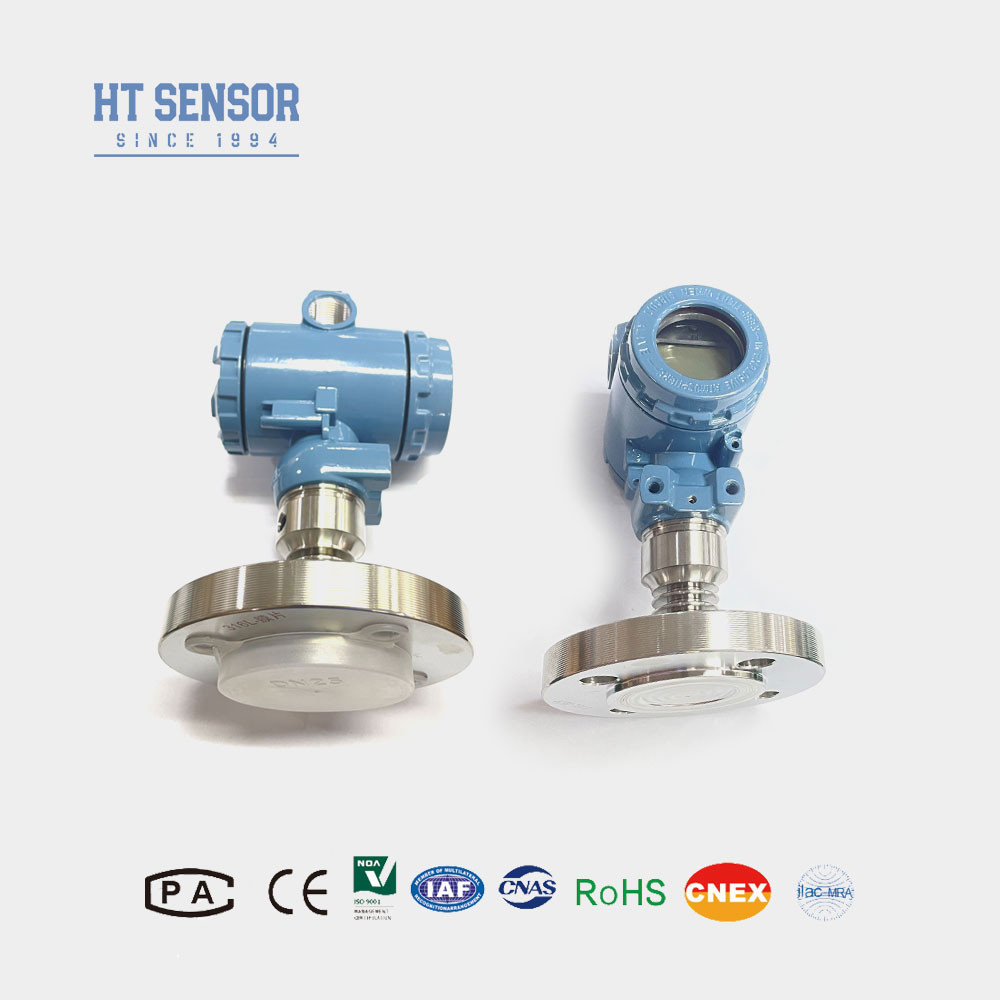

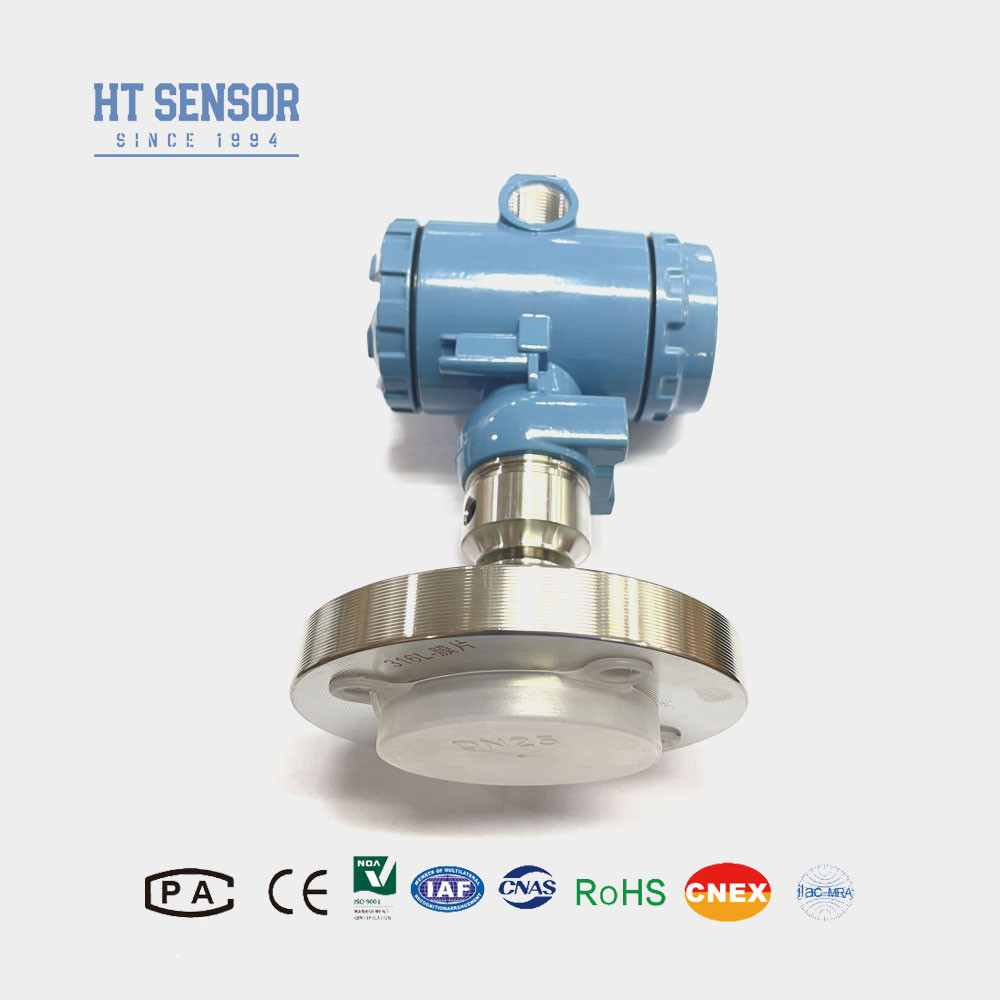

BP93420-IIIF 고온 압력 송신기는 신호 측정 요소로 HT 시리즈 실리콘 저항성 필름 기름으로 채워진 코어를 사용합니다.그것의 프로세스 연결은 316L 격리 대막과 일치 플랜지의 직접 용접을 특징으로, 정확한 압력 측정을 보장합니다. 맞춤형 히트 싱크는 고온 환경에 적응하도록 설계되었습니다.신호 처리 회로는 센서 신호를 표준 출력 신호로 변환합니다 (4-20mA).
| 성능 매개 변수산업용 압력 센서 송신기 | |
| 측정 범위 | - 100kPa... 0kPa ∙ 35kPa... 20MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확성 25°C | ±0.25% (보통) ±0.5% (최대) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/°C (≤100KPa) ±0.01%F.S/°C (<100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70°C (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40°C~120°C |
| 진동 | 10g,55Hz 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~4kg |
제품의 특징산업용 압력 센서 송신기:
의 적용산업용 압력 센서 송신기:
| 출력 신호 of산업용 압력 센서 송신기 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V |
| 주문 팁f산업용 압력 송신기 |
| 주문 안내산업용 압력 센서 송신기 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| IB | 일반 압력 송신기 | 제9조 | 표시 압력 송신기 | |||||
| IE | 충격 저항 항공 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| IF | 수분 방지 압력 송신기 | IIE/IIIE | 일반/디스플레이 압력 송신기 | |||||
| IN | 에어컨 전용 압력 송신기 | |||||||
| IC | 고온 압력 송신기 | |||||||
| IQ/IQT | 큰 대막 / 고온 압력 송신기 | |||||||
| 측정 범위 | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
