HT12 크리콘 압력 센서 0~200kPa의 넓은 측정 범위
Product Details
| 모델번호: | HT12 | 스레드 유형: | TO8 |
|---|---|---|---|
| 와이어링 형식: | 금도금 Kovar 핀 또는 실리콘 와이어 | 측정 매체: | 건조한 가스 공기 |
| 범위: | 0-10kpa~200kpaG 100kpaA,200kpaA | 산출: | mv 아날로그 신호 |
| 힘: | 1.5MA | Hs 코드: | 9026209090 |
| 을 위한: | 압력 센서 | 맞춤화: | OEM과 ODM |
| 강조하다 |
0~2Mpa 실리콘 압력 센서,넓은 측정 범위 실리콘 압력 센서,HT12 실리콘 압력 센서 |
||
Product Description
HT12 0~2Mpa의 넓은 측정 범위의 실리콘 압력 센서

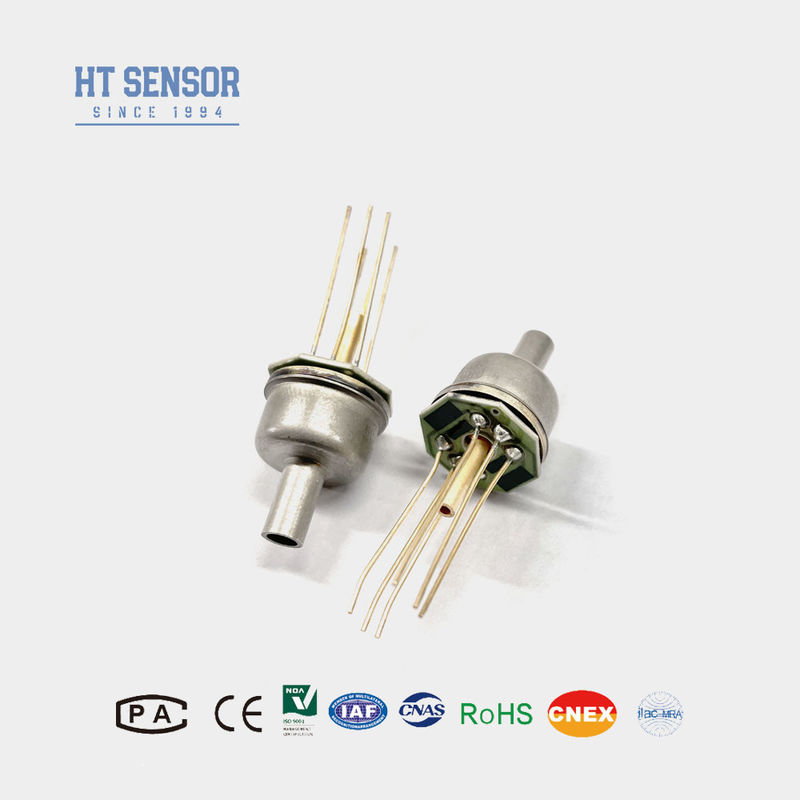

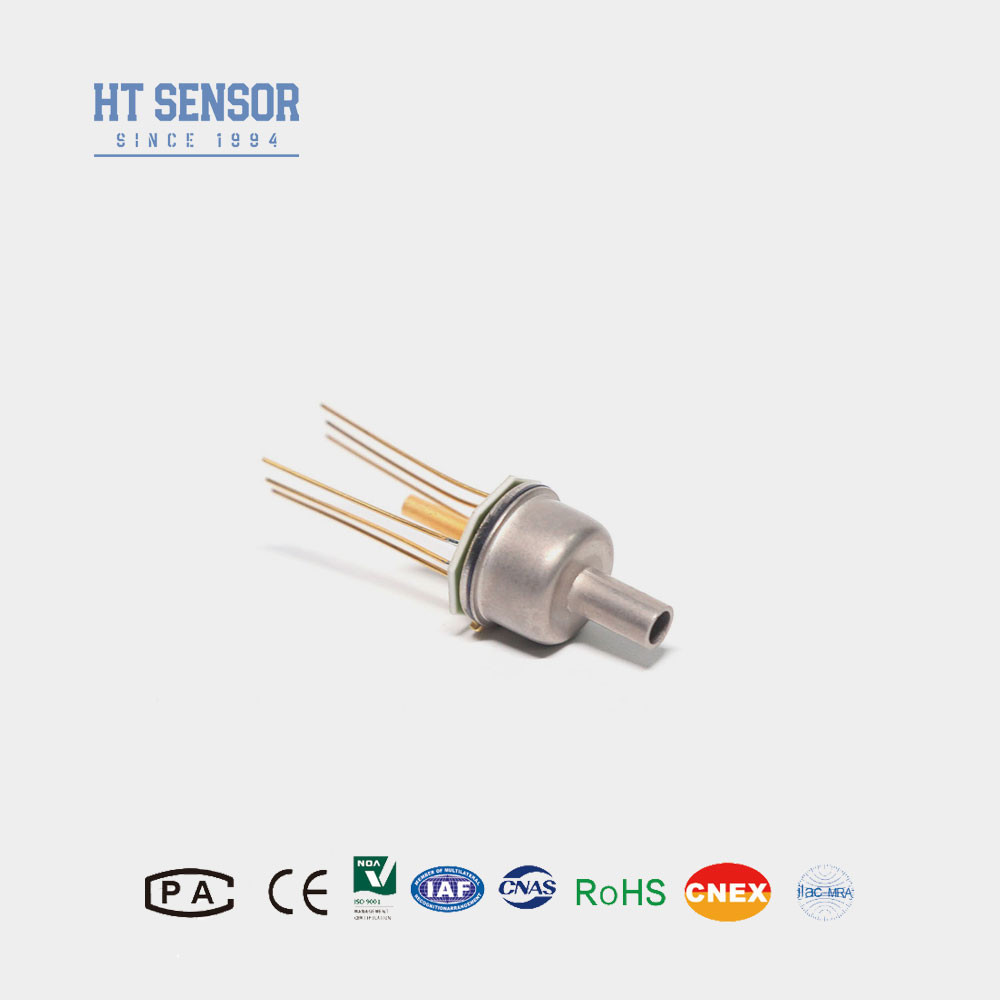

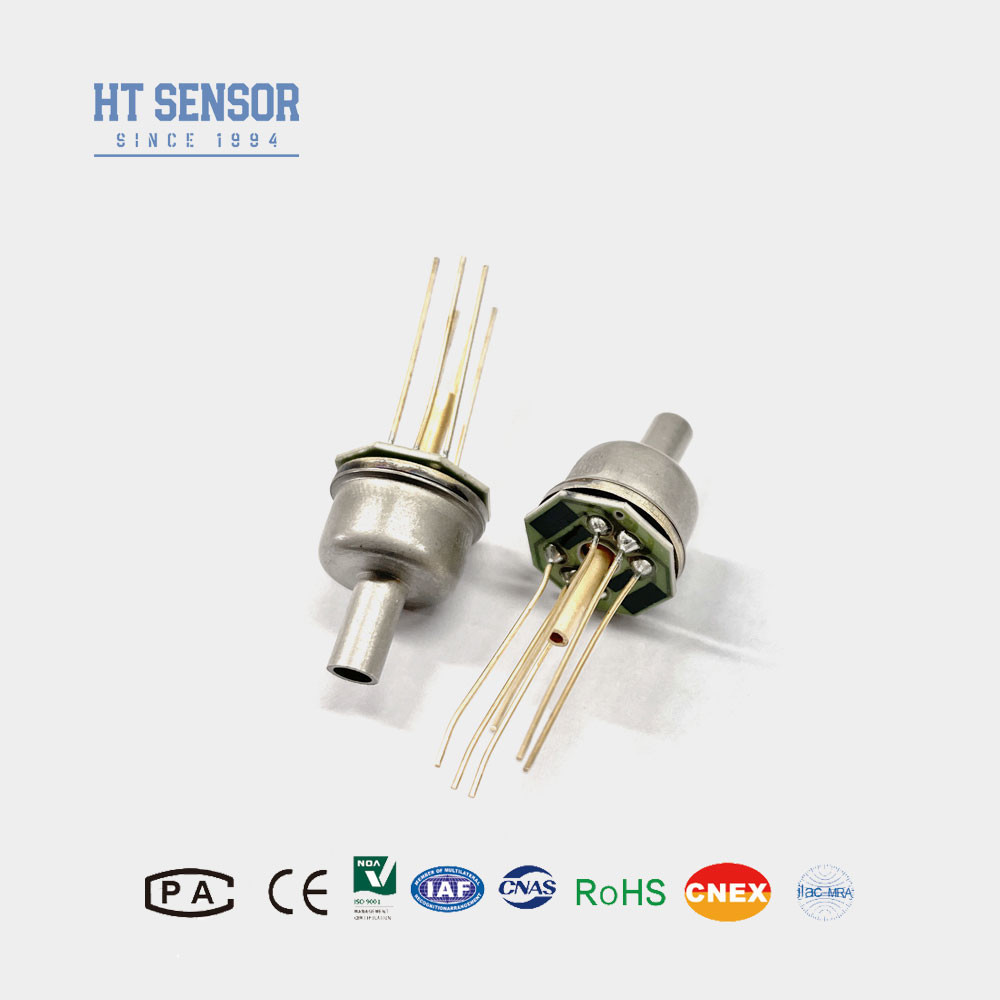

HT12 실리콘 피에조 레시스티브 압력 센서는 첨단 TO8 포장 기술을 사용하여 캡슐화 된 매우 안정적인 확산 실리콘 요소입니다.기름으로 채워진 코어의 부재는 프로파일 오류를 제거하고 작은 범위의 안정성을 크게 향상시킵니다., 그것은 특히 건조하고 부식적이지 않은 가스 압력을 측정하기에 적합합니다.
실리콘 압력 센서의 제품 특징:- 측정 범위는 0에서 10KPa에서 2Mpa까지 넓습니다.
- 높은 신뢰성, 좋은 안정성
- TO8 캡슐화 기술
- 항공우주용품
신청서시리콘 압력 센서:
- 건조하고 부식적이지 않은 가스 압력이 측정되었습니다.
- 공기 제어 시스템생명 의학 공학의 응용
- HVAC 컨트롤
- 실험의 목적과 관련된 항공우주 항공
- 전원 공급: ≤2mA DC (보통 1.5mA DC)
- 입력 저항력:3KΩ~6KΩ
- 출력 저항:2.5KΩ~6KΩ
- 전기 연결:금으로 칠한 코바르 핀 또는 100mm의 고온 전선
| 성능 매개 변수시리콘 압력 센서: | ||||||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| TO8의 범위 | 최소 7kPa 최대 200kPa | |||||
| 유형 | 맥스 | 단위 | ||||
| 선형성 | ±0.15 | ±0.3 | % F.S | |||
| 반복 가능성 | 0.05 | 0.1 | % F.S | |||
| 히스테레시스 | 0.05 | 0.1 | % F.S | |||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | |||
| 전체 규모 출력 | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ± 1 | % F.S | |||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ± 1 | % F.S | |||
| 보상된 임시 | ≤20KPa | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| 작동 온도 | -20~80 | oC | ||||
| 저장 온도 | -40~125 | oC | ||||
| 허용되는 과부하 | 전체 규모의 3 배 또는 4MPa 사이의 작은 값을 가져 | |||||
| 폭발 압력 | 전체 규모의 5배 | |||||
| 장기적 안정성 | 0.2 % | F.S/년 | ||||
| 디아프라그마 재료 | 316L | |||||
| 단열 저항 | 100VDC ≥200MΩ | |||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | |||||
| 충격 | 100g, 11ms | |||||
| 반응 시간 | ≤1ms | |||||
| 무게 | ~12.5g | |||||
| 매개 변수는 다음과 같은 조건에서 테스트됩니다: 1.5mA의 일정한 전류와 25°C의 주변 온도 | ||||||
| 도표 건설 | |
| 차원 | |
| 전기 연결 및 보상 |
|
|
| 주문 팁 |
- 필요한 공기 밀폐를 달성하기 위해 조립 중에 센서 코어와 하우징 사이에 정확한 적합성을 보장합니다.
- 구성 요소를 세로적으로 조심스럽게 정렬하고 조립 할 때 균일한 압력을 가하여 보상판을 막거나 손상시키지 않도록하십시오.
- 압력 센서 코어의 공기 유선과 대기 사이의 연결을 개방하여 물, 증기 또는 부식 물질이 양압 및 음압 챔버로 들어가는 것을 방지합니다.
- 스핀 선에 변경 사항이 있으면 센서 코어에 붙여진 라벨을 참조하여 정확하게 식별하십시오.
| 회사 |
| 질문 및 답변 |
FAQ:
1Q: 압력 센서 송신기의 특징은 무엇입니까?
A: 우리의 압력 센서 송신기는 고 정밀, 내구성, 그리고 뛰어난 성능으로 특징이며, 사용자 정의의 옵션이 있습니다.
2Q: 나는 특별한 사양을 사용자 정의 할 수 있습니까?
A: 예, 우리의 엔지니어들은 우리의 OEM 및 ODM 서비스를 통해 특정 요구를 충족시키기 위해 제품을 조정할 수 있습니다.
3Q: 당신의 생산 능력은 무엇입니까?
A: 우리의 제조 시설은 한 달에 최대 3만 개의 압력 센서 송신기를 생산할 수 있습니다.원활한 생산 및 배달 스케줄을 위해 사전에 우리의 판매 팀과 연락하는 것이 좋습니다..
4질문: 일반적인 배송 기간은 얼마입니까?
A: 표준 모델은 일반적으로 5 ~ 8 일 배송 기간이 있으며 사용자 정의 제품은 다를 수 있습니다.
5질문: 상품 가격은 어떤가요? 할인도 있나요?
A: 우리는 대량 주문 또는 장기 파트너십에 할인 할 수 있는 경쟁력 있는 가격을 제공합니다.
6. Q: 당신의 제품의 보증은 무엇입니까? 그리고 판매 후 서비스?
A: 우리의 제품은 출하일부터 24개월의 보증으로 제공되며, 우리의 사후 서비스는 PC 네트워크를 통해 원격 교육 지원과 함께 24시간 이내에 신속한 응답을 보장합니다.
