HT19 확산 실리콘 다이어프램 압력 센서 코어 316L 스테인리스 스틸 레벨 센서
Product Details
| 재료: | 316L 스테인리스 스틸 | 민 범위: | 10KPA |
|---|---|---|---|
| 최대 범위: | 60MPa | 공급: | 2mA 이하 (일반적 값 0.4-1.5mA) |
| 산출: | mv 신호 (0-80mv) | 선택 가능합니다: | 푸르-컬러 실리콘 와이어 |
| 모델: | HT19 | 높은: | 12mm /15mm |
| 강조하다 |
디프루션 실리콘 대막 압력 센서,316L HT19 압력 센서,316L 스테인리스 스틸 레벨 센서 |
||
Product Description

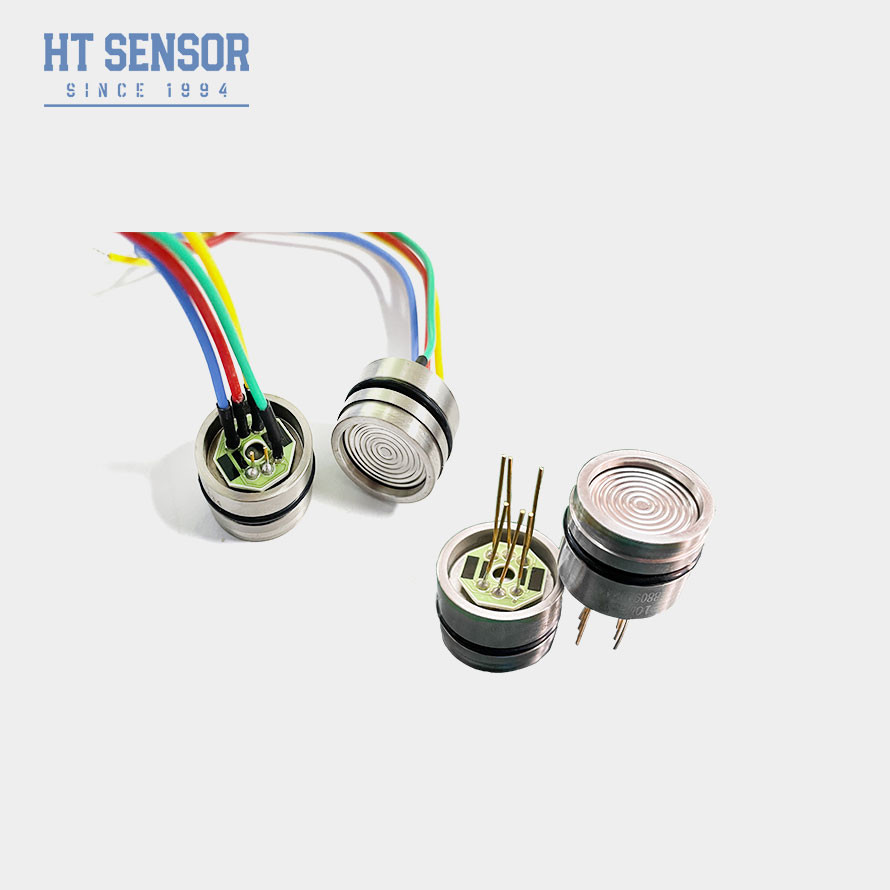

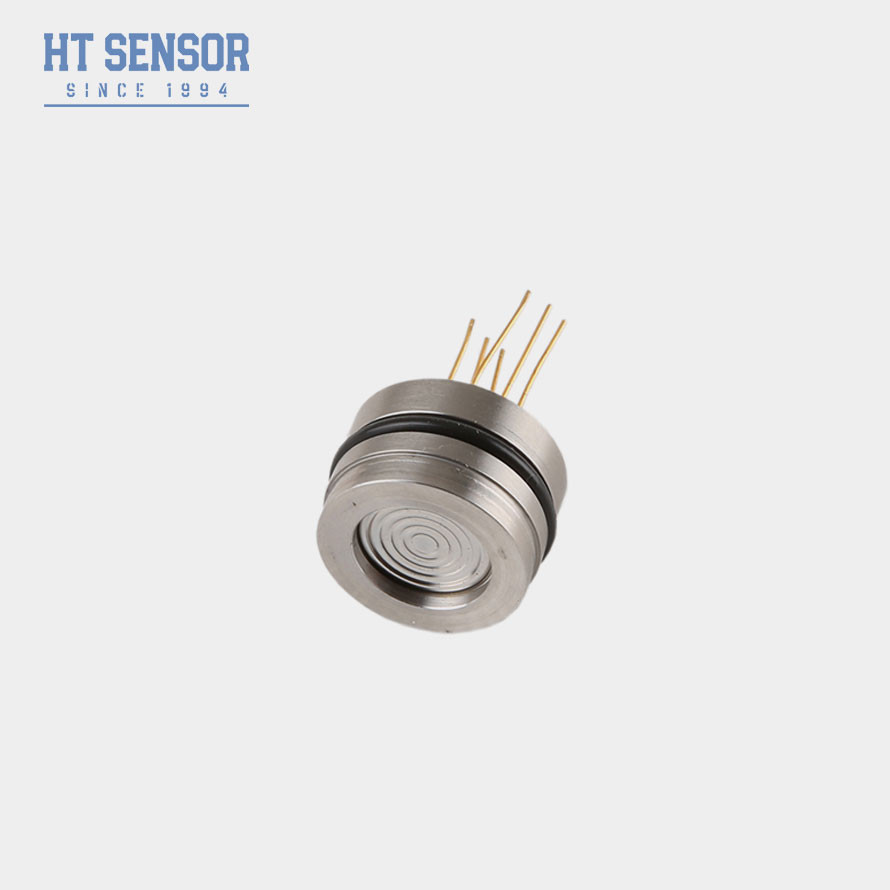

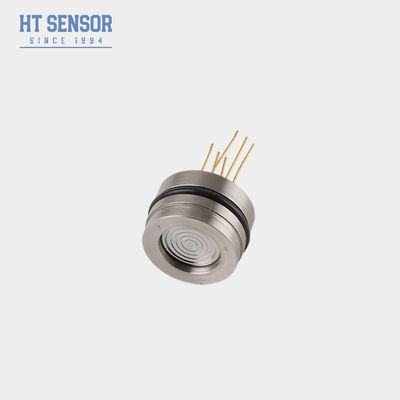

HT19 확산 실리콘 대막 압력 센서 316L 스테인리스 스틸 레벨 센서
HT19 피에오레시스티브실리콘압력 센서
15mm 실리콘 압력 센서 도입:
HT19 피에조레시스티브 실리콘 압력 센서. 주요 구성 요소는 높은 안정성을 가진 실리콘 센서 요소입니다.감지 패키지는 316L 스테인리스 스틸 대막에서 감지 요소로 압력을 전송하기 위해 실리콘 오일을 사용합니다.분산 실리콘의 피에조 레시스티브 효과는 공기 액체 압력을 측정하는 데 사용되었습니다.압력을 측정하는 가장 일반적으로 사용되는 실리콘 센서이며 가격은 다른 유형보다 저렴합니다..
제품 특성15mm 실리콘 압력 센서:
- 넓은 측정 범위: 0 ~ 10 kpa ~ 60 mpa.
- 실리콘 피에조레시스티브 타입 센서
- 풀316LSS, 티타늄 또는 하스텔로이 막.
- 오 링 봉인
- 높은 정밀도와 안정성
신청서15mm 실리콘 압력 센서:
- 316L 스테인레스 스틸에 호환되는 가스 및 액체의 압력을 측정합니다.
- 석유 뚫기.
- 마을에는 물과 열 공급이 있습니다.
- 프로세스 제어 시스템
- 항공 및 해군 검사
- 수압.
전기 성능15mm 실리콘 압력 센서:
- 공급:1.5mADC
- 입력 임피던스:3KΩ~6KΩ
- 출력 임피던스:2.5KΩ~6KΩ
- 단열 저항:≥100MΩ/50VDC
- 단열 전압: 500VAC 가구와 전기 연결 사이 손상을 일으키지 않습니다
- 중간 호환: 316L 스테인리스 스틸과 호환되는 액체, 가스
실리콘 압력 센서의 성능 사양:
| 매개 변수 |
범위:0~10KPa,20KPa, 35KPa,100KPa,200KPa,350KPa, 700KPa, 1MPa, 2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| 전형적 | 맥스 | 단위 | ||
| 압력 비선형성 |
±0.15 |
±0.3 | % F.S | |
| 압력 반복성 및 히스테레스 | 0.02 | 0.05 | % F.S | |
| 0 출력 | 0±1 | 0±2 | mV | |
| 스판 출력 | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35KPa | 100±10 | 100±30 | mV | |
| 온도 오류 0 | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35KPa | ±0.5 | ± 1 | % F.S | |
| 온도 오류 범위 | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35KPa | ±0.5 | ± 1 | % F.S | |
| 증거 압력 | 3X 등급 범위 또는 120MPa, 그 중 어느 것이 적느냐 | ------- | ||
| 작동 온도 범위 | -20~80 | °C | ||
| 보상 온도 범위 | 0~70, 0~50 (범위≤20KPa) | °C | ||
| 저장 온도 범위 | -40~125 | °C | ||
참고:상태의 이상 매개 변수:공급: 1.5mA 온도: 25°C
차원
| 주문 팁 |
1집합에서 필요한 공기 밀도를 달성하기 위해 코어 크기와 송신기 하우스의 조정에주의를 기울여야합니다.
2껍질의 조립 동안, 그것은 수직적으로 정렬되어 있는지 확인하고 고착되거나 보상 판을 손상시키지 않도록 균등하게 압력을 가하십시오.
3시험 중인 매체는 핵심 대막 및 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막을 손으로 또는 날카로운 물체로 누르는 것을 피하십시오. 대막의 변형이나 뚫림과 코어에 대한 손상을 피하기 위해.
5가이드 압력 코어의 압력 포트를 대기권에 개방하여 물, 수증기 또는 부식 물질이 가이드 압력 코어의 음압 챔버로 들어가는 것을 방지합니다.
6. 핀에 어떤 변화가 있다면 실제 배송 라벨을 참조하십시오.
