HT-IQ 매립형 센서 클램프, 밀폐형 다이어프램 압력 트랜스듀서, 실리콘 압력 센서
Product Details
| 모델번호: | HT-IQ | 범위: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| 와이어링 형식: | 금으로 칠한 코바르 핀 또는 4개의 선 | 측정 매체: | 공기 및 액체 물 및 기름 |
| 디아: | 50.4mm | 산출: | 아날로그 100mv+-30mv |
| 힘: | 1.5MA | 유형: | 플러시 디프로이드 실리콘 압력 센서 |
| 재료: | 316L 스테인리스 스틸 | 실: | 50.4mm |
| 강조하다 |
클램프 단단하게 플러시 장착 센서,클램프 단단히 밀폐 된 대막 압력 변압기,밀폐 된 대막 플러시 장착 센서 |
||
Product Description

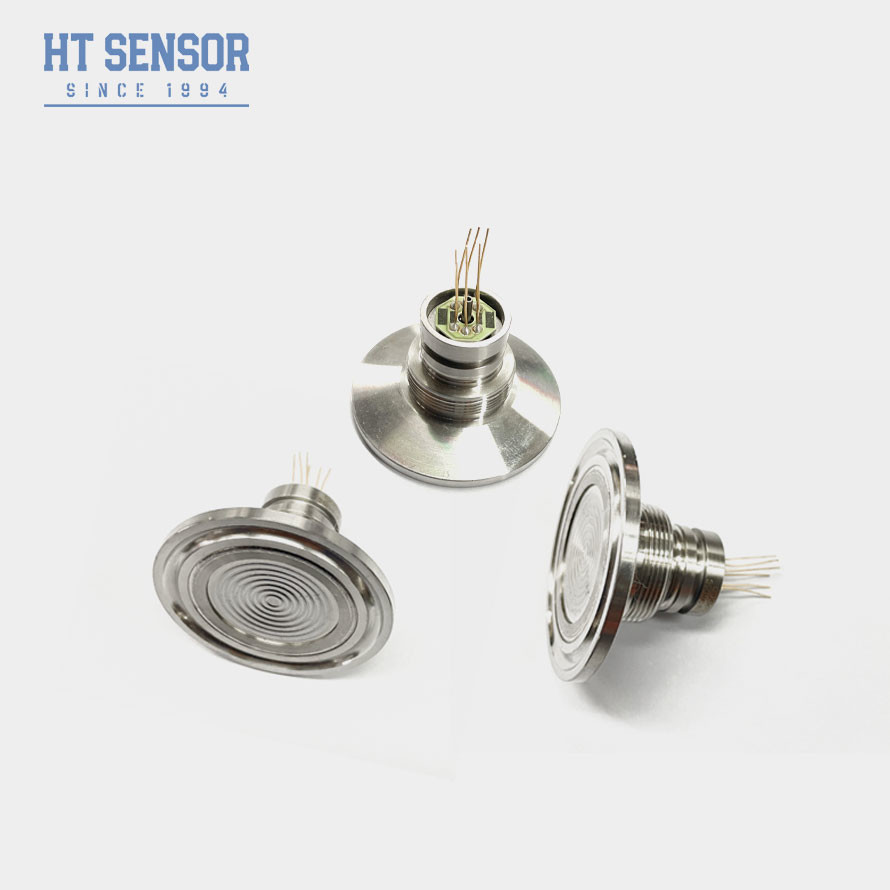

HT-IQ 플러시 마운트 센서 클램프 클램프 단단히 밀폐 된 대막 압력 변환기
HT-IQ 피에조레시스티브실리콘압력 센서
플러시 실리콘 압력 센서 도입:
HT - IQ 압력 센서는 일종의 플러싱 디프루션 실리콘 대막 압력 센서입니다. 클램프 압력 센서는 일회용 실리콘 오일 충전 기술을 사용합니다.디아프라그마 실리콘 오일로 압력을 감지 칩에 전달됩니다, 보상 회로는 압력 신호 선형 전기 신호에 대한 수정됩니다. 카드는 스케일, 비위생 및 접착을 방지하기 위해 단단히 밀폐됩니다.와인 및 다른 건강 산업일반적으로 오염된 경우 측정 매체에 적합합니다. 평평한 대막 클램핑 구조, 설치 및 해제, 청소가 쉽습니다.
제품 특성용액 실리콘 압력 센서:
- 첨단 기술과 316L 스테인레스 스틸 케이스 패키지
- 두꺼운 필름 회로로 온도 보완 및 0 교정
- 뛰어난 신뢰성, 반복성, 안정성
- 쉽게 청소 하기 위해 대막 구조를 닦아.
- 전원 공급: ≤2mA DC (보통 1.5mA DC)
- 입력 임페던스: 2.5KΩ~6KΩ
- 출력 저항: 2.5KΩ~6KΩ
- 전기 연결: 금으로 칠한 코바르 핀 또는 100mm의 고온 전선.
| 성능 매개 변수펌프로 확산된 실리콘 압력 센서: | |||||
| 측정 범위 | 크기 (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 규모 출력 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 보상된 임시 | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | ~200g | ||||
| 매개 변수는 다음 조건에서 시험한다: 1.5mA @25°C | |||||
| 도표 건설 | |
| 차원 |
|
| 전기 연결 및 보상 |
|
| 선택 예제 |
| 주문 팁 |
2. 하우징 조립 과정 동안, 그것은 수직 정렬되어 있는지 확인 하 고 막거나 보상 판을 손상 방지 하기 위해 균일 압력을 적용 합니다.
3시험 중인 매체는 핵심 대막 및 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침이 제공되어야합니다.
4센서 대막을 손으로 또는 날카로운 물체로 누르는 것을 피하십시오. 대막의 변형이나 뚫림과 코어 손상 등을 피하기 위해.
5가이드 코어의 압력 포트를 대기권에 개방하여 물, 수증기 또는 부식 물질이 가이드 코어의 마이너스 압력 챔버로 들어가는 것을 방지합니다.
6핀에 변화가 있다면 실제 제품에 표시된 라벨을 참조하십시오.
