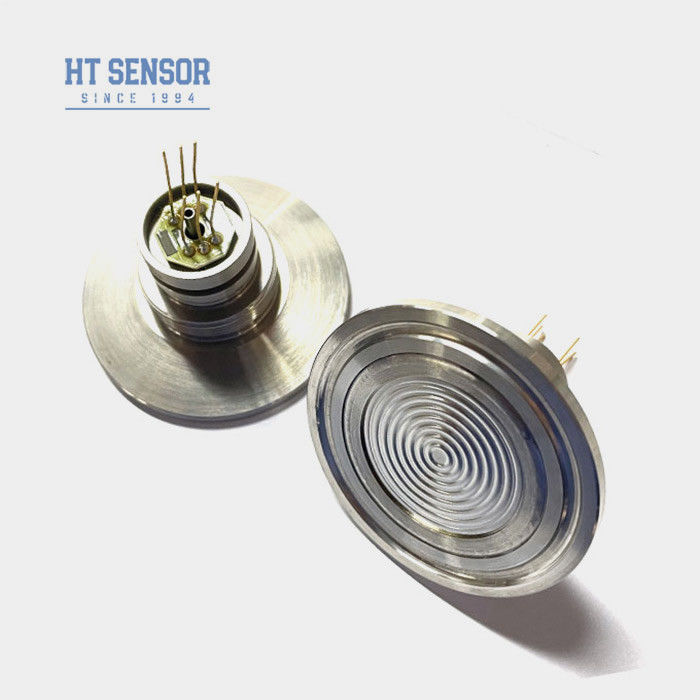

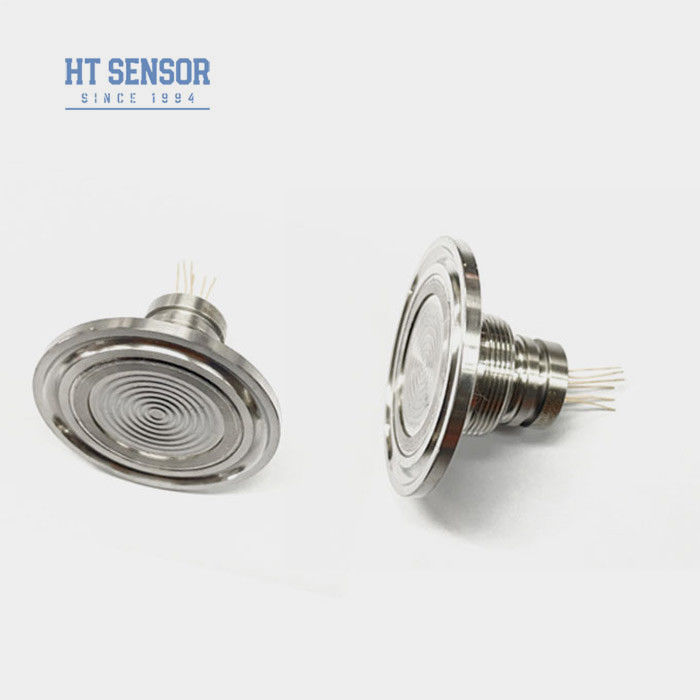

HT-IQ 실리콘 플러시 압력 센서 플러시 대막 압력 송신기 코어 50.4mm
Product Details
| 모델 번호.: | HT-IQ | 범위: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| 와이어링 형식: | 금으로 칠한 코바르 핀 또는 4개의 선 | 측정 매체: | 공기 및 액체 클램프 |
| 디아: | 50.4mm | 산출: | 아날로그 100mv+-30mv |
| 힘: | 1.5MA | 유형: | 플러시 디프로이드 실리콘 압력 센서 |
| 재료: | 316L 스테인리스 스틸 | 실: | 50.4mm |
| 강조하다 |
HT-IQ 실리콘 플러시 압력 센서,50.4mm 실리콘 플러시 압력 센서,플러시 디아프라그마 압력 송신기 50.4mm |
||
Product Description
HT-IQ 액체 테스트용 실리콘 압력 센서 50.4mm 클램프 연결
HT-IQ 피에조레시스티브실리콘압력 센서
플러시 실리콘 압력 센서 도입:
HT - IQ 압력 센서는 플러시 확산 실리콘 대막 압력 센서입니다. 일회용 실리콘 오일 충전 기술을 가진 클램프 압력 센서.대막에 의해 느껴지는 압력은 실리콘 오일을 통해 압력 칩으로 전달됩니다, 그리고 보상 회로는 압력 신호를 선형 전기 신호로 수정합니다. 클램프 마스크는 스케일링, 비위생 및 붙는 것을 방지하기 위해 직접 누릅니다. 식품, 의학,알코올 및 다른 건강 산업 및 일반적으로 측정 매체에 적합클램핑 구조를 가진 평평한 대막, 쉽게 설치하고 제거, 쉽게 청소.
제품 특성용액 실리콘 압력 센서:
- 첨단 기술 및 316L 스테인레스 스틸 가구 포장
- 두꺼운 필름을 통해 온도 보상 및 0점 수정
- 회로탁월 한 신뢰성, 반복성, 안정성
- 높은 온도에서 쉽게 청소할 수 있는 플러시 디아프라그마 구조
- 전원 공급: ≤2mA DC (보통 1.5mA DC)
- 입력 임페던스: 2.5KΩ~6KΩ
- 출력 저항: 2.5KΩ~6KΩ
- 전기 연결: 금으로 칠한 코바르 핀 또는 100mm의 고온 전선.
| 성능 매개 변수펌프로 확산된 실리콘 압력 센서: | |||||
| 측정 범위 | 크기 (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 규모 출력 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 보상된 임시 | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | ~220g | ||||
| 매개 변수는 다음 조건에서 시험한다: 1.5mA @25°C | |||||
| 도표 건설 | |
| 차원 |
|
| 전기 연결 및 보상 |
|
| 선택 예제 |
| 주문 팁 |
필요한 공기 밀도
2. 가구를 조립하는 동안, 상단에 정렬되어 있는지 확인하고, 보상판을 막거나 손상시키지 않도록 균등한 압력을 가하십시오.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이 있는 경우, 참조를 위해 실제 코어에 있는 라벨을 따르십시오.
