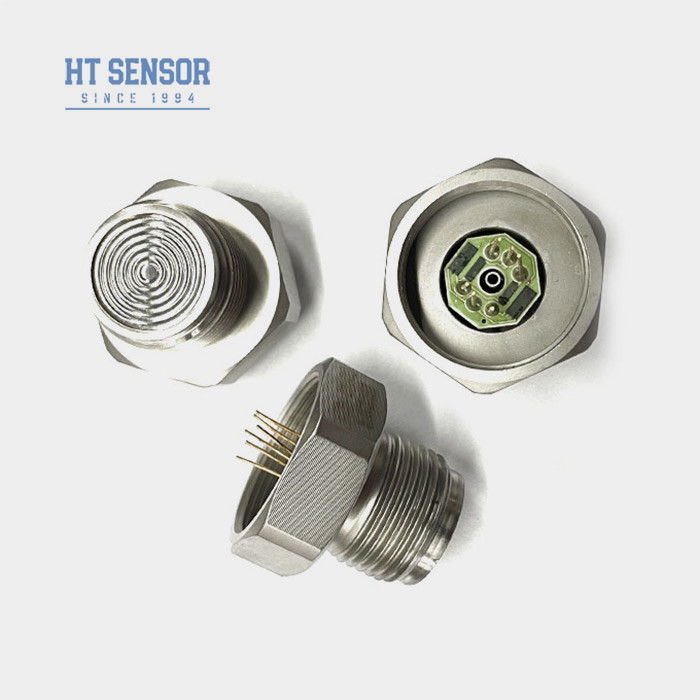

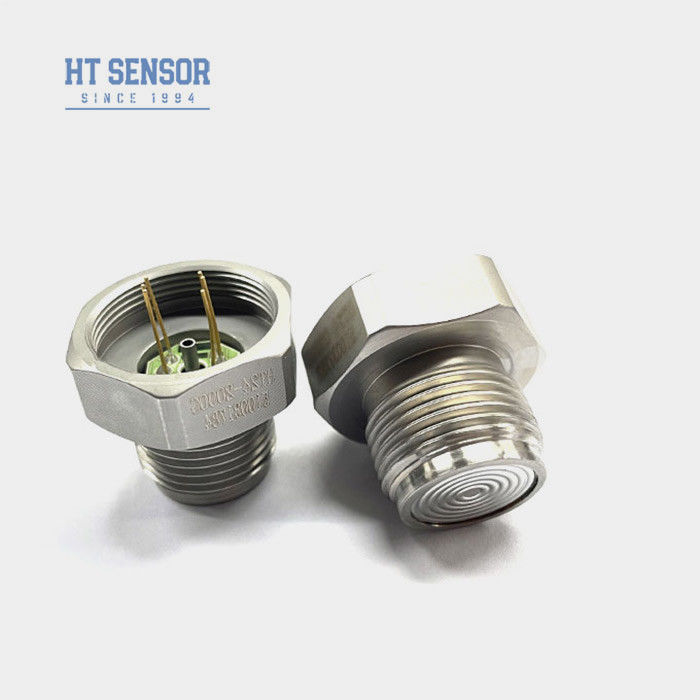

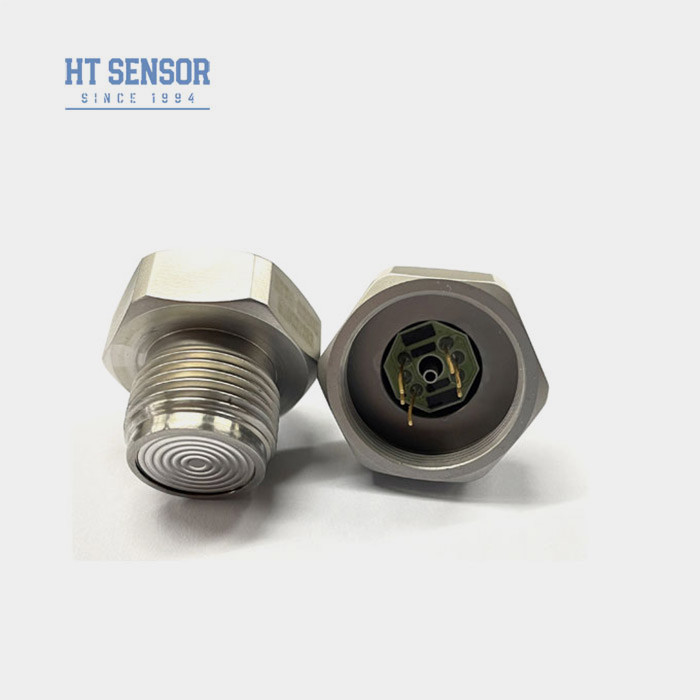

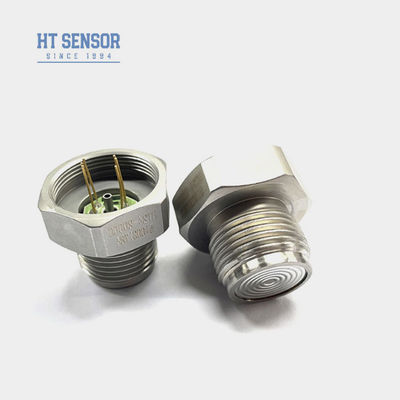

HT24 플러시 실리콘 압력 센서 위생 환경 액체 압력 센서 셀
Product Details
| 모델 번호.: | HT24 | 실: | G1/2 M20*1.5 |
|---|---|---|---|
| 와이어링 형식: | 금으로 칠한 코바르 핀 또는 네 개의 유선 | 측정 매체: | 공기와 액체 |
| 범위: | 0~10kpa~20mpa | 힘: | 1.5MA |
| 유형: | 피에조레시스티브 실리콘 압력 센서 | 출력 신호 유형: | 아날로그 유형 mv 신호 |
| 재료: | 316L S. S. | 맞춤화: | OEM 및 ODM 사용 가능 |
| 강조하다 |
HT24 플러시 실리콘 압력 센서,실리콘 압력 센서,위생적 환경 액체 압력 센서 |
||
Product Description
건강 환경 액체 측정용 HT24 플러시 실리콘 압력 센서
HT24피에조레시스티브실리콘 압력 센서
플러시 실리콘 압력 센서 도입:
HT24 실리콘 압력 센서는 내장 된 대막 센서입니다. 압력 센서는 식품 수준의 기름 채우기 기술을 사용합니다. 제품은 평면 필름 구조를 채택하고, 청소가 쉽고, 높은 신뢰성,접착제 및 기타 점착 유체 압력 및 레벨 측정에 적합합니다.. 센서는 고 민감성 실리콘 압력 칩을 사용합니다. 센서는 가구에 용접되어 누출되지 않습니다. 누출은 O 링 밀폐보다 더 신뢰할 수 있습니다.용기 압력 센서 가닥 구조로 청소 및 설치를 쉽게.
압력 센서는 일회용 실리콘 오일 충전 기술을 사용합니다.그리고 보상 회로는 압력 신호를 선형 전기 신호로 수정합니다. 그것은 스케일, 비위생적이고 끈적끈적한 햄 및 기타 문제를 예방 할 수 있습니다. 식품, 의약품, 와인 및 기타 건강 산업에서 널리 사용되며 측정 매체는 오염 될 수 있습니다.
제품 특성용액 실리콘 압력 센서:
- 첨단 기술과 316L 스테인리스 스틸 가구를 활용하여디아프라그마용 티타늄과 하스텔로이 등의 재료
- 온도 보상 및 제로 포인트를 위해 두꺼운 필름 회로 사용 교정
- 탁월한 신뢰성, 반복성, 안정성
- 청소 가 쉽도록 하는 류프라그램 구조
- 316L로 비성염 가스 및 액체 압력을 측정하기에 적합합니다.스테인리스 스틸 호환성
- 식품 및 음료 산업
- 산업 프로세스 제어
- 의약품 산업
- 전원 공급: ≤2mA DC (보통 1.5mA DC)
- 입력 임페던스: 2.5KΩ~6KΩ
- 출력 저항: 2.5KΩ~6KΩ
- 전기 연결: 금으로 칠한 코바르 핀 또는 100mm의 고온 전선.
| 성능 매개 변수용액 실리콘 압력 센서: | |||||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 규모 출력 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 보상된 임시 | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | ~55g | ||||
| 매개 변수는 다음 조건에서 시험한다: 1.5mA @25°C | |||||
| 도표 건설 | |
| 차원 |
|
| 전기 연결 및 보상 |
|
| 선택 예제 |
| 주문 팁 |
- 1- 원자 크기와 송신기 하우징 사이의 적합성에 주의를 기울여필요한 공기 밀도
- 2. 가구를 조립하는 동안, 상단에 정렬되어 있는지 확인하고, 보상판을 막거나 손상시키지 않도록 균등한 압력을 가하십시오.
- 3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
- 4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
- 5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
- 6. 핀 리드 변경 사항이 있다면, 참조를 위해 실제 코어에 표시된 라벨을 따르십시오
| 질문 및 답변 |
.
.
