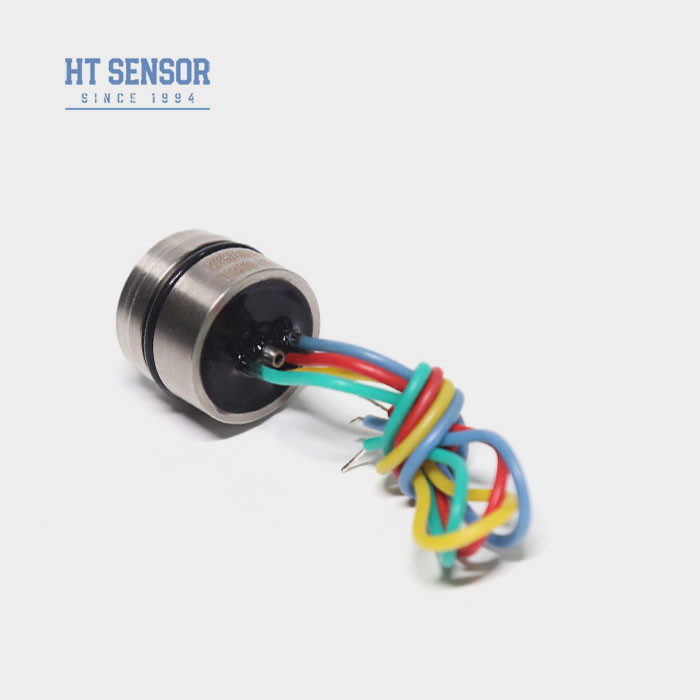

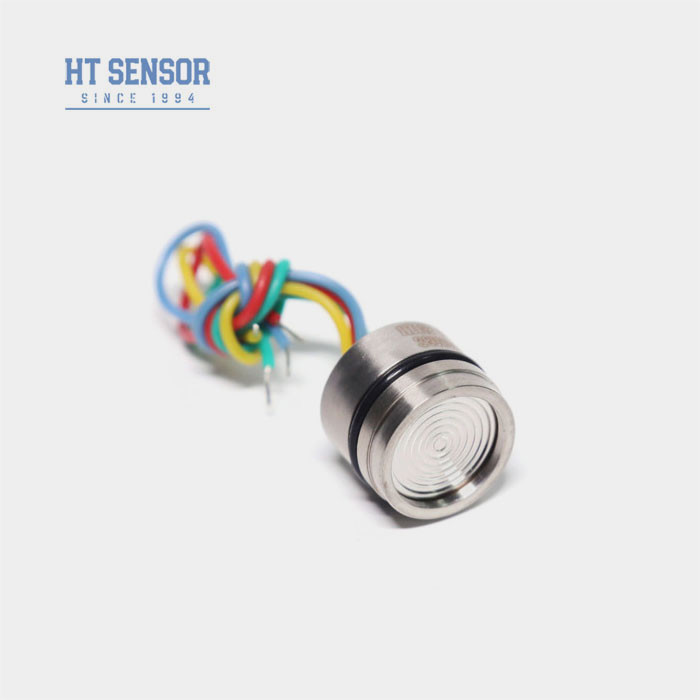

HT19 확산 실리콘 압력 센서 셀 피에오레시스티브 압력 센서 12mm 높이
Product Details
| 재료: | 316L | 민 범위: | 10KPA |
|---|---|---|---|
| 최대 범위: | 60MPa | 공급: | 1.5MA |
| 산출: | 100mv+-30mv | 선택 가능합니다: | 4색 실리콘 와이어 또는 금으로 칠한 핀 |
| 모델: | HT19 | 높은: | 12mm |
| 기름: | 확산 실리콘 | 실: | 아니요 |
| 강조하다 |
HT19 디퓨전 실리콘 압력 센서,디퓨전 실리콘 압력 센서 셀 12mm,피에조레시스티브 압력 센서 12mm |
||
Product Description
HT19 압력 송신기용 디프션 실리콘 압력 센서 셀
HT19 실리콘 압력센서
실리콘 압력 센서 도입:
HT19 피에조레시스티브 실리콘 압력 센서, 주요 구성 요소는 높은 안정성 디푸스 실리콘 센서 요소입니다.감지 패키지는 316L 스테인리스 스틸 대막에서 감지 요소로 압력을 전송하기 위해 실리콘 오일을 사용합니다.. 피에조레시스티브 압력 센서는 높은 안정성과 높은 정밀도를 가진 국제 선진 실리콘 압력 칩을 채택하고 최적화된 스트레스 디자인으로 sintering 기반을 채택하고 SMT에 의해 생산됩니다.,금선 접합, 대막 용접, 고 진공 기름, 압력 주기 스트레스 완화, 고온 노화, 온도 보상 및 기타 프로세스. 개발 30 년 이상,생산 경험과 기술 혁신, 제품은 우수한 안정성과 성능을 가지고 있으며 사용자들에 의해 널리 인정됩니다.
제품의 특징실리콘 압력 센서:
- 넓은 측정 범위:0~10KPa~100Mpa
- 피에조레시스티브 실리콘 센서 요소
- 풀316LSS,풀 티타늄 또는 하스텔로이 대막
- 오 링 장착장
- 높은 정확성 및 안정성
신청서 시리콘 압력 센서:
- 가스 및 액체의 측정 압력
- 석유 채굴
- 물 공급, 도시 온도 공급
- 프로세스 제어 시스템
- 항공 및 항해 검사
- 수압
실리콘 압력 센서의 전기 데이터
공급:1.5mADC 입력 임피던스:3KΩ~6KΩ
출력 임피던스:2.5KΩ~6KΩ 단열 저항:≥100MΩ/50VDC
단열 전압: 500VAC 가구와 전기 연결 사이 손상을 일으키지 않습니다
중간 호환: 316L 스테인리스 스틸과 호환되는 액체, 가스
실리콘 압력 센서의 성능 사양
| 매개 변수 |
범위:0~10KPa,20KPa, 35KPa,100KPa,200KPa,350KPa, 700KPa, 1MPa, 2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| 전형적 | 맥스 | 단위 | ||
| 압력 비선형성 |
±0.15 |
±0.3 | % F.S | |
| 압력 반복성 및 히스테레스 | 0.02 | 0.05 | % F.S | |
| 0 출력 | 0±1 | 0±2 | mV | |
| 스판 출력 | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35KPa | 100±10 | 100±30 | mV | |
| 온도 오류 0 | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35KPa | ±0.5 | ± 1 | % F.S | |
| 온도 오류 범위 | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35KPa | ±0.5 | ± 1 | % F.S | |
| 증거 압력 | 3X 등급 범위 또는 120MPa, 그 중 어느 것이 적느냐 | ------- | ||
| 작동 온도 범위 | -20~80 | °C | ||
| 보상 온도 범위 | 0~70, 0~50 (범위≤20KPa) | °C | ||
| 저장 온도 범위 | -40~125 | °C | ||
참고:상태의 이상 매개 변수:공급: 1.5mA 온도: 25°C
차원
1. 필요한 공기 밀착성을 달성하기 위해 조립 중에 코어 크기와 송신기 하우징 사이의 적합성에 유의하십시오
2. 가구를 조립하는 동안, 상단에 정렬되어 있는지 확인하고, 보상판을 막거나 손상시키지 않도록 균등한 압력을 가하십시오.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이 있는 경우, 참조를 위해 실제 코어에 있는 라벨을 따르십시오.
