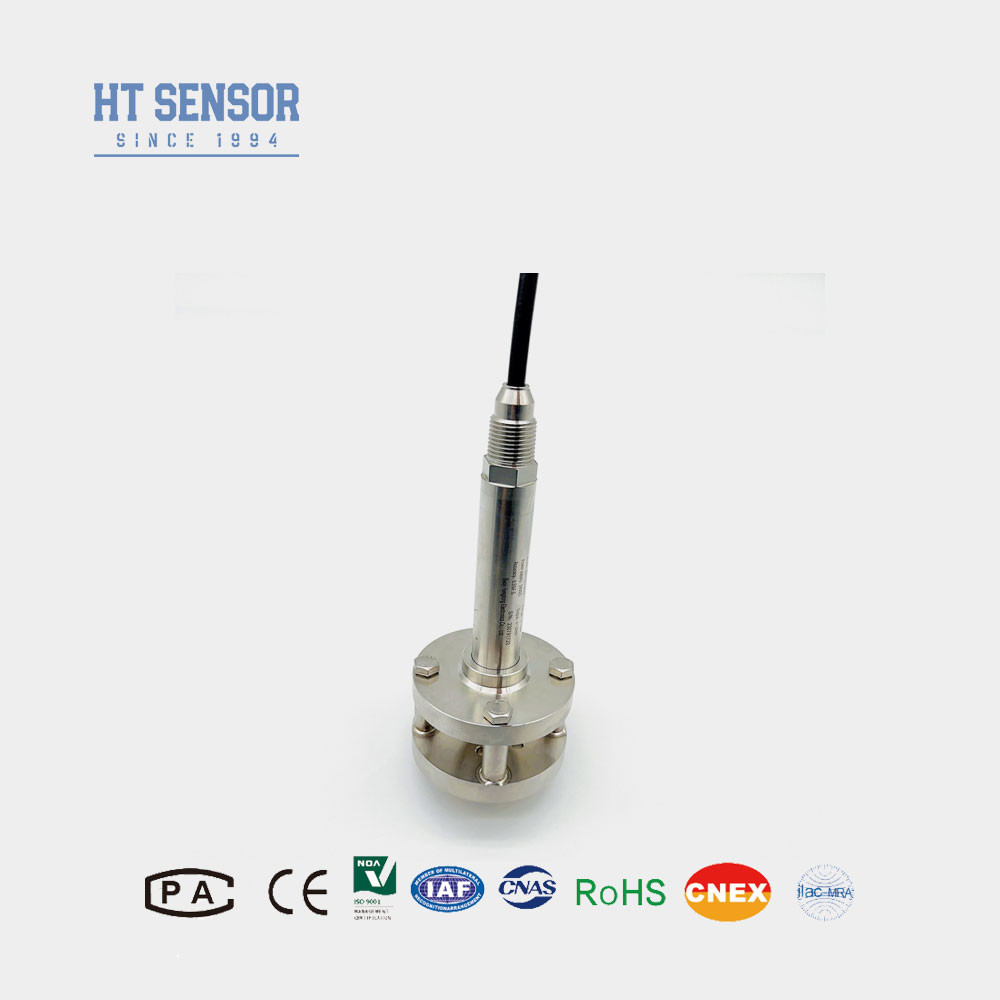

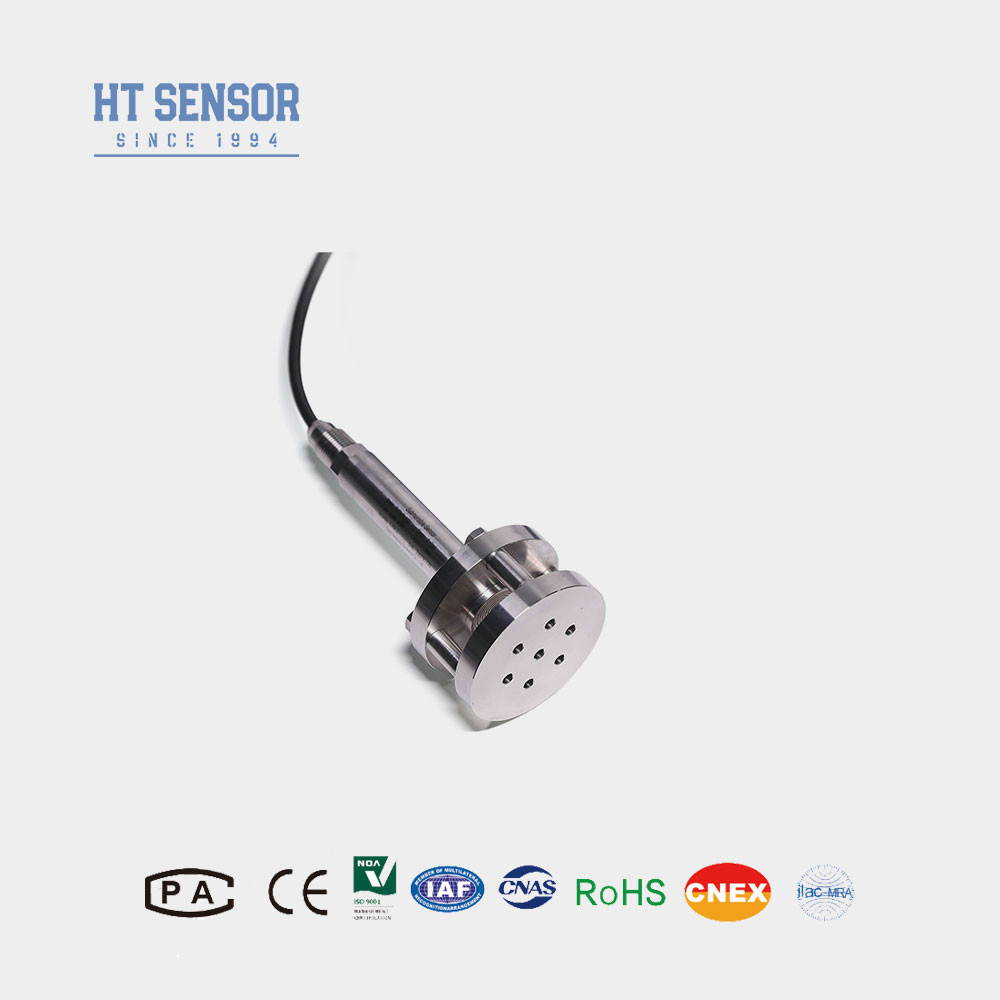

BH93420-WS 하수 액체 레벨 트랜스미터 센서
액체 레벨 트랜스미터 센서 소개:
BH93420-WS 하수 액체 레벨 트랜스미터 센서는 액체 레벨을 측정하기 위한 압력 센서입니다. 측정된 액체의 정압과 액체의 높이가 비례한다는 원리에 따라 절연 확산 실리콘 감지 소자 또는 감지 세라믹 커패시턴스 압력 센서를 채택하여 정압을 전기 신호로 변환하고, 온도 보상 및 선형 보정을 거쳐 표준 전기 신호로 변환합니다. 일반적으로 석유화학, 야금, 전력, 제약, 급수 및 배수, 환경 보호 및 기타 시스템 및 다양한 매체의 산업 액체 레벨 측정에 적합합니다.
제품 특징 액체 레벨 트랜스미터 센서:
- 가혹한 환경을 위해 특별히 설계되었습니다.
- 방폭 마킹 : ExiaIICT6.
- 높은 보호 : IP68.
- 우수한 내식성을 가진 전체 316L 스테인리스 스틸 구조.
- 고정밀 및 우수한 안정성.
응용 분야 액체 레벨 트랜스미터 센서:
- 316LSS, 부식성이 없는 액체와 호환됩니다.
- 디젤 탱크, 연료 탱크 및 기타 연료 용기에서 오일 레벨 모니터링.
- 슬러지 탱크, 정화조, 소화조, 명반 탱크, 화학 저장 탱크, 하수구 및 저수지와 같은 오염된 액체의 레벨 측정.
| 성능 매개변수 액체 레벨 트랜스미터 센서 |
| 측정 범위 |
0~10m…400m |
| 압력 유형 |
게이지 압력, 절대 압력, 밀봉 압력 |
| 과부하 |
≤ 2X 정격 범위 |
| 정확도 @ 25ºC |
±0.25% (Typ.) ±0.5% (Max.) |
| 반복성 |
±0.03% (Typ.) ±0.05%FS (Max.) |
| 히스테리시스 |
±0.03% (Typ.) ±0.05%FS (Max.) |
| 장기 안정성 |
±0.2%F.S/년 (Max.) |
| 제로 온도 드리프트 |
±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| 스팬 온도 드리프트 |
±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| 보상 온도 |
-10-80ºC |
| 작동 온도 |
-20~100ºC |
| 보관 온도 |
-30~100ºC |
| 진동 |
10g,55Hz ~ 2kHz |
| 하우징 재질 |
316L 스테인리스 스틸 |
| 다이어프램 재질 |
316L 스테인리스 스틸 |
| 절연 저항 |
>=100MΩ@100VDC |
| 방폭 등급 |
ExiaIICT6 |
| 보호 등급 |
IP67, IP68 |
| O-링 씰 |
플루오로 고무 |
| 무게 |
~2.1Kg (미포함 케이블) |
| 케이블 재질 |
폴리에틸렌, 폴리우레탄, PTFE |

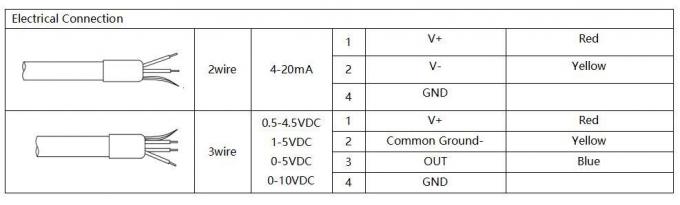

| 출력 신호 |
공급 전압 |
출력 유형 |
| 4~20mA |
12~30VDC |
2/3/4 와이어 |
| 0~10/20mA |
3 와이어 |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
1. 선택 시, 테스트된 매체가 제품 부품과 호환되는지 확인하십시오.
2. 매체의 깊이를 측정해야 하는 경우, 측정할 매체의 밀도를 제공해야 합니다.
3. 강한 전자기 또는 RF 간섭의 경우, 당사에 자세한 정보를 제공하고 주문 시 표시하십시오.
4. 제품의 안정적인 작동을 보장하기 위해, 현장에 낙뢰 보호 장치를 설치하고 제품과 전원 공급 장치가 안정적으로 접지되도록 권장합니다.

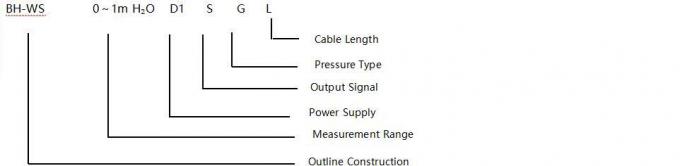

| 주문 가이드 |
| BH |
코드 |
개략적인 구조 |
| |
WS |
압력 트랜스미터 |
| |
측정 범위 |
0~10m…400m |
| |
코드 |
전원 공급 장치 |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
기타 |
| |
코드 |
출력 신호 |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
코드 |
압력 유형 |
| G |
게이지 압력 |
| A |
절대 압력 |
| S |
밀봉된 기준 압력 |
| |
|
코드 |
케이블 재질 |
| C1 |
PE |
| C2 |
PU |
| C3 |
PTFE |
FAQ:
1. Q: 압력 센서 트랜스미터의 특징은 무엇입니까?
A: 고정밀, 내구성, 우수한 성능. 맞춤형 제작이 가능합니다.
2. Q: 특수 사양을 맞춤 제작할 수 있습니까?
A: 예, 당사 엔지니어는 특정 요구 사항을 충족하도록 제품을 맞춤 제작할 수 있습니다. OEM 및 ODM 서비스를 제공합니다.
3. 생산 능력은 어떻게 됩니까?
A: 당사 생산 시설은 월 최대 30,000개의 압력 센서 트랜스미터를 생산할 수 있으므로 대규모 주문의 요구 사항을 충족할 수 있습니다. 그러나 원활한 생산 및 배송 일정을 보장하기 위해 사전에 영업팀에 문의하는 것이 좋습니다.
4. Q: 일반적인 리드 타임은 어떻게 됩니까?
A: 표준 모델 5~8 영업일. 맞춤형 제품은 다를 수 있습니다.
5. Q: 제품 가격은 어떻게 책정됩니까? 할인이 있습니까?
A: 경쟁력 있는 가격, 대량 주문 또는 장기 파트너에 대한 할인.
6. Q: 제품의 보증 기간은 어떻게 됩니까? A/S는 어떻게 됩니까?
A: 당사 보증 기간은 배송 후 24개월이며, 판매 후 24시간 이내에 질문에 답변하고, 언제든지 PC 네트워크를 통해 원격 지침을 제공합니다.
