ODM OEM 실리콘 피에조레시스티브 압력 센서 10mv/V 대막 기반 압력 센서
Product Details
| 모델번호: | HT26V | 출력 신호 유형: | 아날로그 유형 |
|---|---|---|---|
| 범위: | 0-10kpa ~ 60mpa | 재료: | 316L 스테인리스 스틸 |
| 와이어링 형식: | 4개의 와이어 또는 종이 은행 | 측정 매체: | 공기와 액체 |
| 힘: | 5~10VDC 전력 | 산출: | 10mv/V |
| 디아: | 19mm | 맞춤화: | OEM 및 ODM |
| 강조하다 |
ODM OEM 실리콘 피에조레시스티브 압력 센서,실리콘 피에조레시스티브 압력 센서 5V,10V 디아프라그마 기반 압력 센서 |
||
Product Description
OEM HT26V 5-10V 공급 실리콘 압력 센서 코어 부품 공장

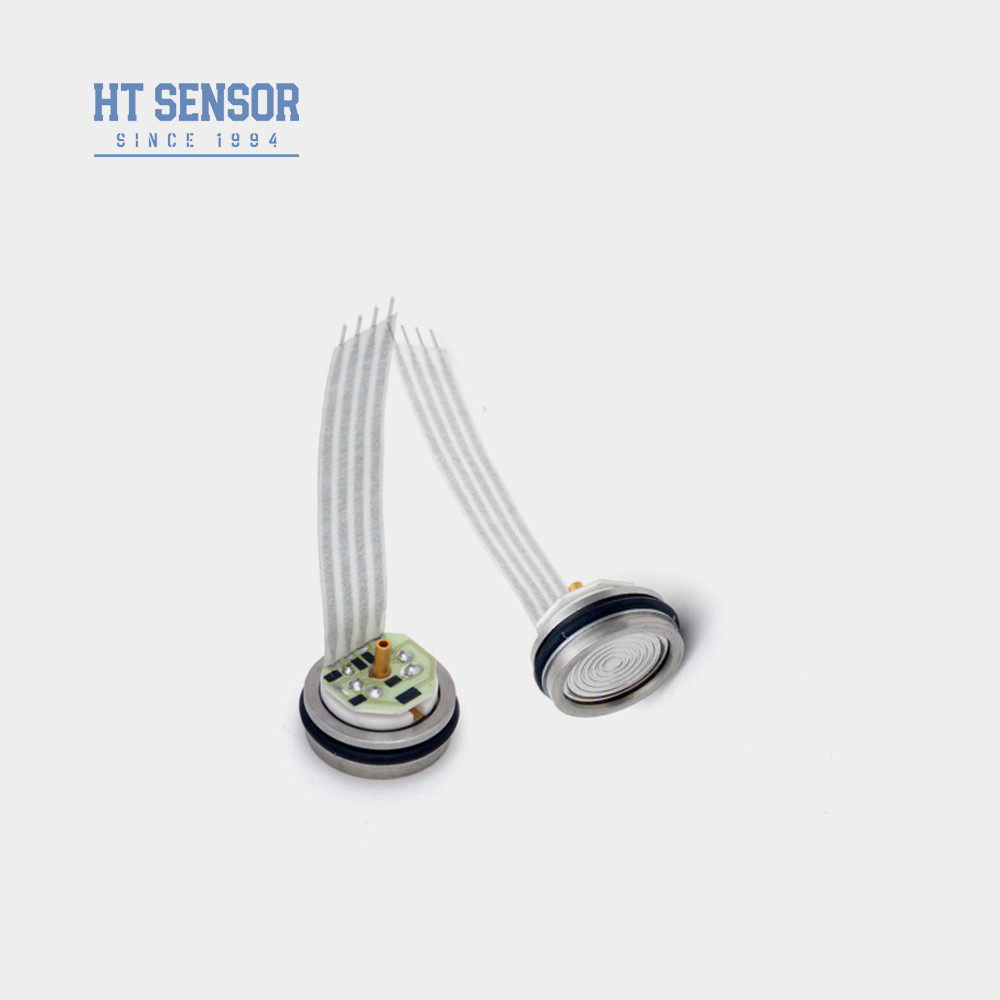

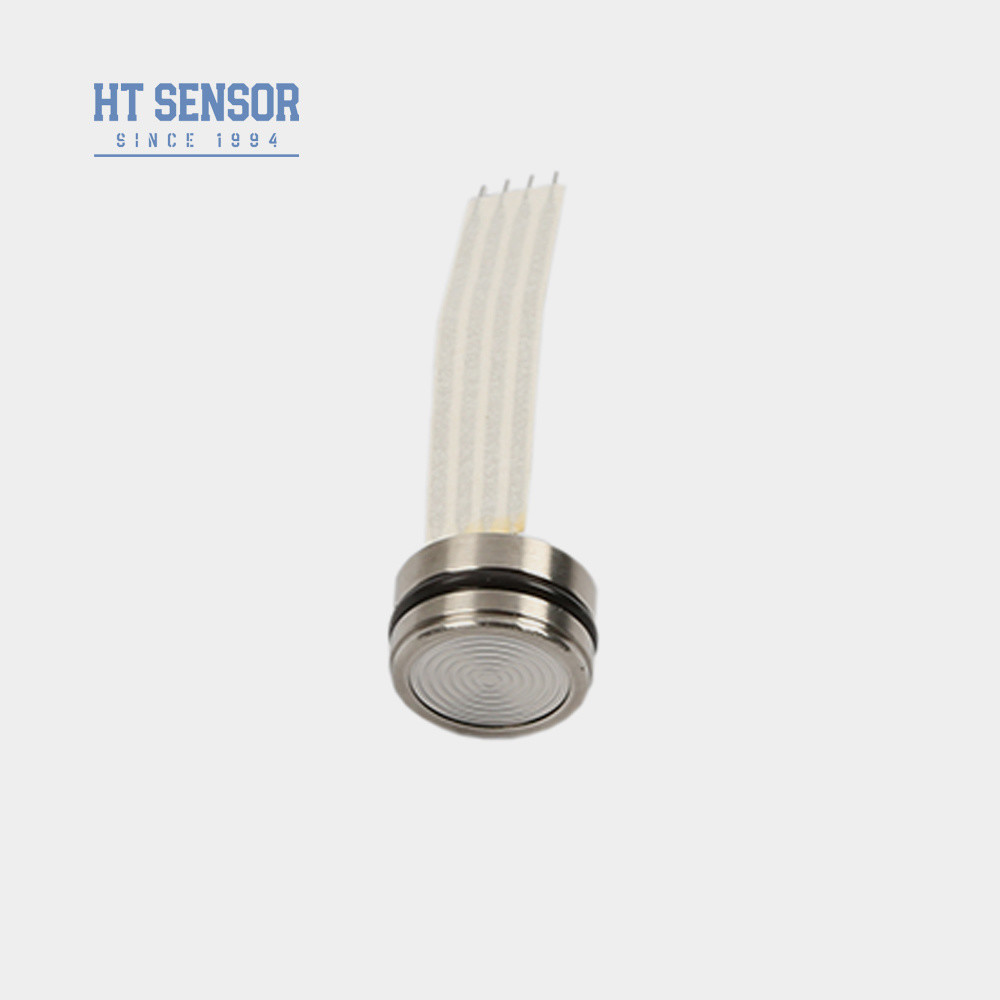

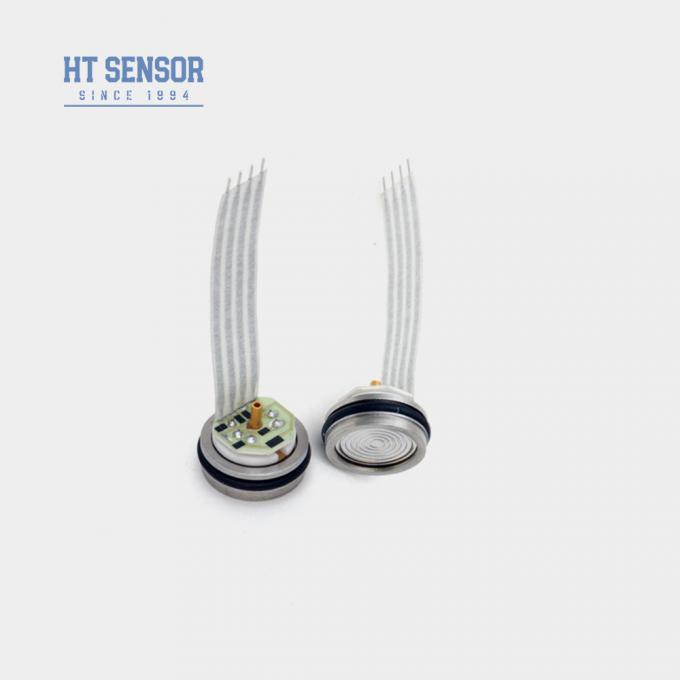

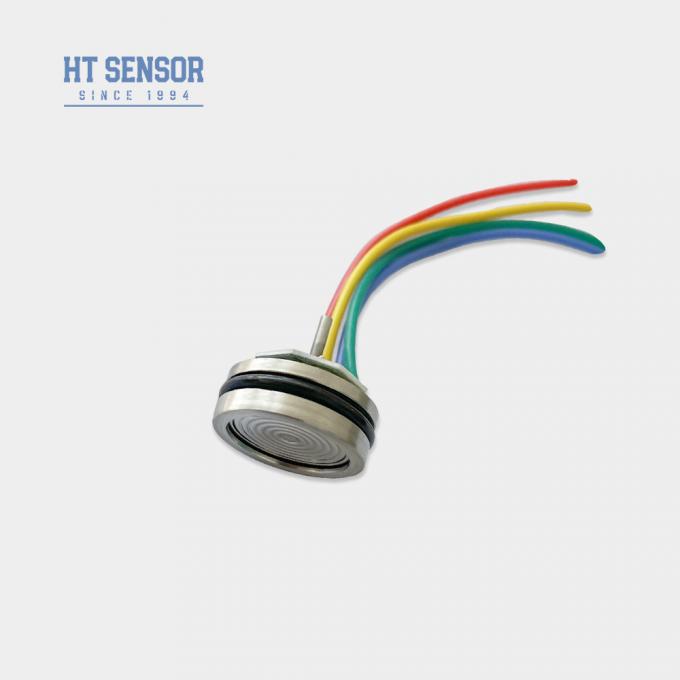

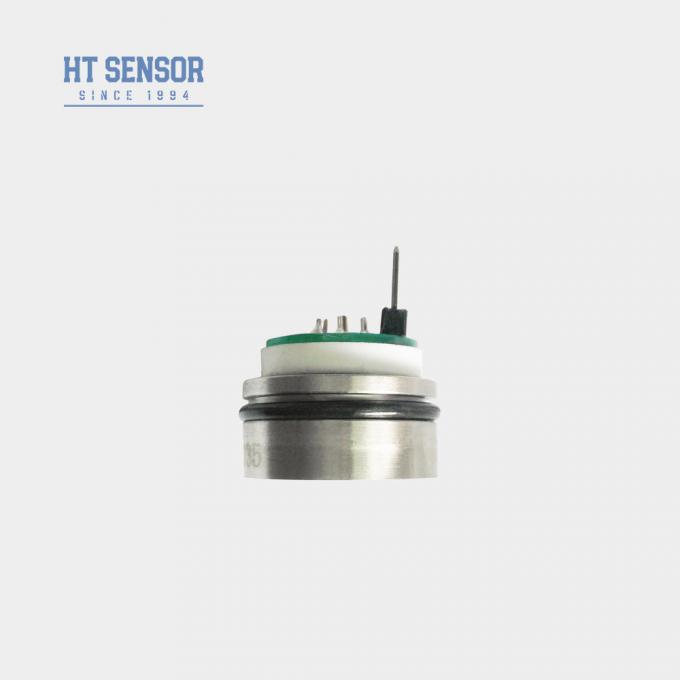

HT26V 압저항 실리콘 압력 센서
실리콘 압력 센서 코어 소개:
HT26V는 압저항 실리콘 압력 센서 코어입니다. 확산 실리콘의 압저항 효과를 사용하여 액체 및 기체의 압력을 측정합니다. 정전압 전원 공급 장치 출력은 비교적 표준이며, 일반 HT19 높이보다 낮아 특수 케이스 조립에 적합합니다.
이 제품은 맞춤형 제품으로, 정전압 전원 공급 장치 또는 정전류 전원 공급 장치를 맞춤 제작할 수 있으며, 현장 요구 사항에 따라 높이를 맞춤 제작할 수 있으며, 최종적으로 고객 요구 사항에 완벽하게 적용할 수 있습니다.
- 정전압 공급 및 표준 신호 출력
- 높은 신뢰성과 뛰어난 안정성
- 최소 min 높이는 7mm이며, 다양한 구조를 맞춤 제작할 수 있습니다.
- 해양 및 항공 산업에 사용
- 유압 및 공압 제어 시스템에 적합합니다.실리콘 압력 센서 코어의 전기적 성능
- :
- 전원 공급 장치: ≤10VDC (5-10VDC)
- 전기 연결: 100mm 고온 와이어, 리본 케이블 및
- 핀 커넥터.
- 실리콘 압력 센서 코어의 성능 매개변수
- :
- 측정 범위 게이지(G)
| 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa전기 연결 및 보상100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| 밀봉(S) | 3500KPaS, 7MPaS, 10MPaS | Typ | |||
| 최대 | 단위 | ||||
| 비선형성 | |||||
| ±0.15 | ±0.3 | %F.S | |||
| 반복성≥35kPa | 0.1 | %F.S | ≥35kPa | ||
| 0±1 | 0±2 | ≥35kPa | |||
| 영점 오프셋 출력 | 0±1 | 0±2 | ≥35kPa | ||
| 전체 스케일 출력≥35kPa | ≤20KPa | 50±1 | %F.S | ||
| mV≥35kPa | ºC | 100±2 | mV | %F.S | |
| ºC | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ºC | ±1.5 | %F.S | ≥35kPa | |
| ºC | 0~50 | ºC | ≥35kPa | ||
| ≥35kPa | ºC | ±1.5 | %F.S | ≥35kPa | |
| ºC | 0~50 | ºC | ≥35kPa | ||
| 0~70 | ºC | 작동 온도 | 장기 안정성 | ||
| ºC | 보관 온도 | 장기 안정성 | |||
| ºC | 허용 과부하 | 장기 안정성 | |||
| 파열 압력 | 전체 스케일의 5배 | 장기 안정성 | |||
| 0.2 % | F.S/년 | ||||
| 다이어프램 재질 | 316L | ||||
| 절연 저항 | ≥200MΩ 100VDC | 진동 | |||
| 10gRMS, 20Hz ~ 2000Hz 조건에서 변화 없음 | 충격 | ||||
| 100g, 11ms | 응답 시간 | ||||
| ≤1ms | O-링 씰 | ||||
| 니트릴 고무 또는 불소 고무 | 충전 매체 | ||||
| 실리콘 오일 | 무게 | ||||
| ~25g | 매개변수는 다음 조건에서 테스트됩니다: 10V @ 25ºC | ||||

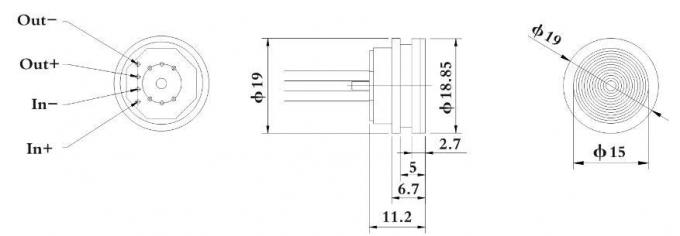

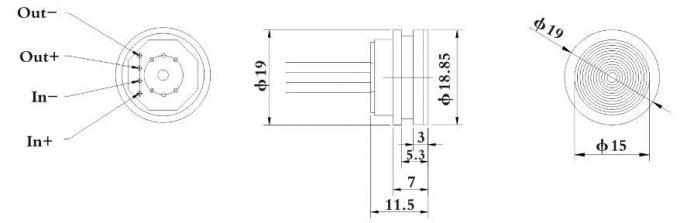

| 실리콘 압력 센서 코어의 개요 구조 | 압력 튜브 | ||||
| <3.5MPaS | 일반 | ||||
| ≥3.5MPaS | |||||

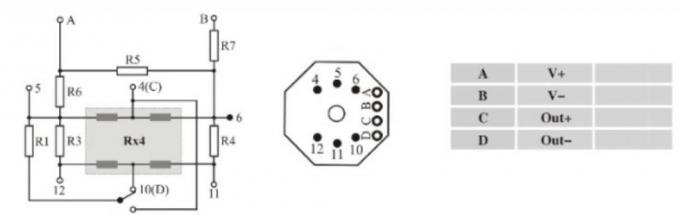

| <40MPaS전기 연결 및 보상 | |

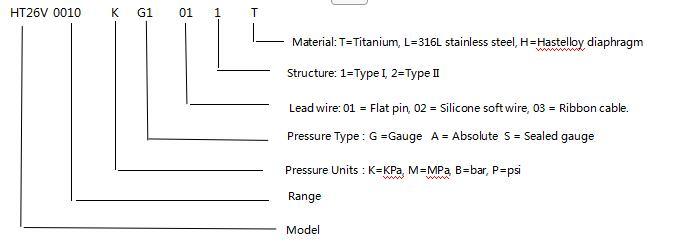

| 선택 예시 주문 팁 |
|
| 1. 조립 시 코어 크기와 트랜스미터 하우징 간의 적합성에 주의하여 필요한 기밀성을 확보하십시오. 2. 하우징 조립 시 수직으로 정렬되었는지 확인하고 고르지 않은 압력을 가하여 보상판이 걸리거나 손상되지 않도록 하십시오. |
|
| 3. 측정 매체가 코어 다이어프램 및 하우징 재질(316L)과 호환되지 않는 경우 주문 시 특별 지침을 제공해야 합니다. |
|
| 4. 다이어프램 변형 또는 관통으로 인해 코어가 손상되지 않도록 손이나 날카로운 물체로 센서 다이어프램을 누르지 마십시오. |
| 5. 게이지 압력 코어의 압력 포트를 대기 중에 열어두고 물, 수증기 또는 부식성 매체가 코어 음압 챔버에 들어가지 않도록 하십시오. |
FQA
1.Q: 압력 센서 트랜스미터의 특징은 무엇입니까?
A: 고정밀도, 내구성 및 뛰어난 성능. 맞춤 제작 가능.
2.Q: 특수 사양을 맞춤 제작할 수 있습니까?
A: 예, 당사 엔지니어는 특정 요구 사항을 충족하도록 제품을 맞춤 제작할 수 있습니다.
OEM 및 ODM 서비스를 제공합니다.
| 3.Q: 생산 능력은 얼마입니까? |
