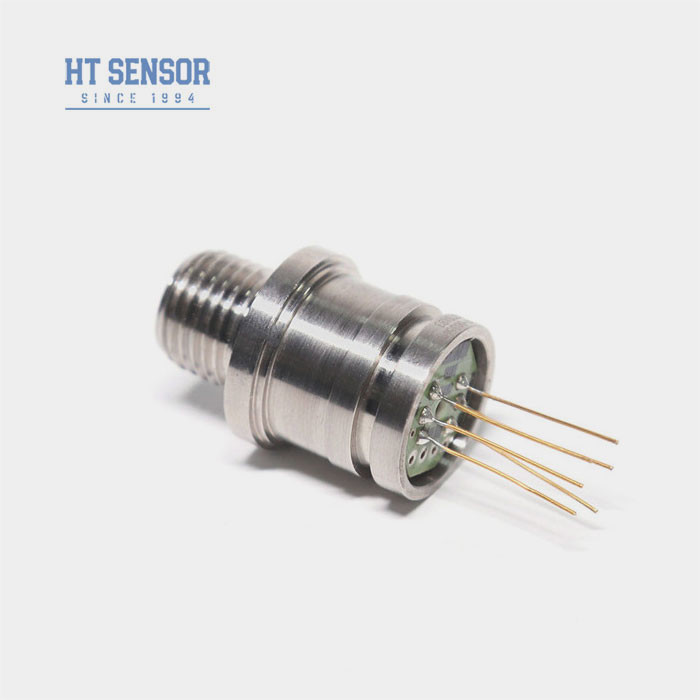

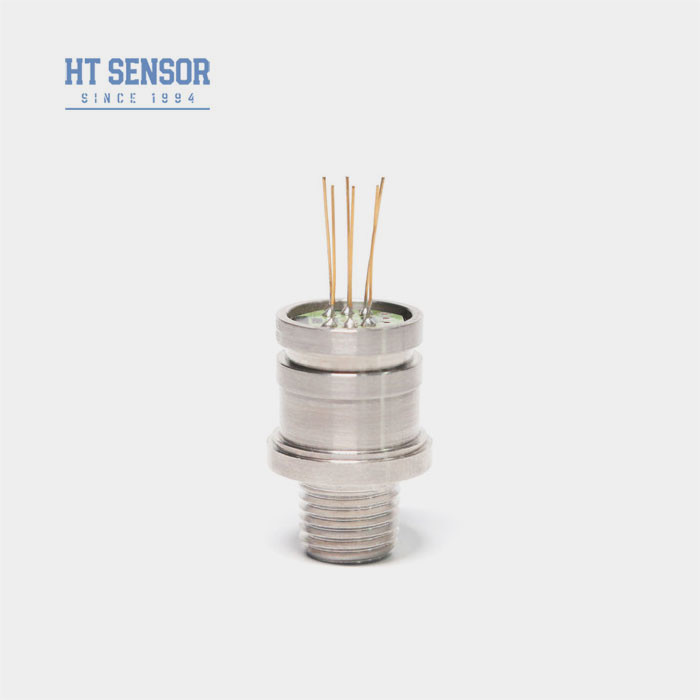

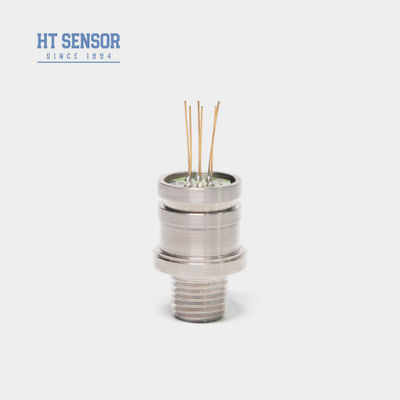

HT30 G1/4 스레드 실리콘 압력 센서 셀 물 습기 수준 압력 센서 OEM
Product Details
| 모델번호: | HT30 | 스레드 유형: | OEM |
|---|---|---|---|
| 와이어링 형식: | 4선 | 측정 매체: | 가스와 액체 |
| 범위: | 0~10kpa~20mpa | 힘: | 1.5MA |
| 운송 패키지: | 판지 상자 | Hs 코드: | 9026209090 |
| 공급 능력: | 50000PCS/Year | 유형: | 압저항 압력 센서 |
| 을 위한: | 확산형 실리콘 압력 트랜스미터 | 출력 신호 유형: | 아날로그 유형 |
| 재료: | 스테인레스 스틸 | 맞춤화: | 사용 가능 | 맞춤형 요청 |
| 강조하다 |
HT30 스레드 실리콘 압력 센서,OEM 실리콘 압력 센서 셀,물 습기 압력 센서 |
||
Product Description
Baoji Hengtong HT30 스레드 맞춤형 실리콘 압력 센서 셀(물용)
HT30 실리콘 압저항 압력 센서
실리콘 압력 센서 소개:
HT30 실리콘 압저항 압력 센서는 고도로 안정적인 확산 실리콘 소자입니다. 확산 실리콘의 압저항 효과를 이용하여 액체 및 기체의 압력을 측정합니다. 코어는 표준 스레드로 용접되어 O-링 밀봉을 사용하지 않아 광범위한 응용 분야에 적합합니다.
- 입력 임피던스: 2.5KΩ~6KΩ
- 출력 임피던스: 2.5KΩ~6KΩ
- 전기적 연결: 금도금 코바 핀 또는 100mm 고온 와이어.
- 실리콘 압력 센서의 성능 매개변수
| :유압 및 공압 제어 시스템에 적합공정 제어 응용 분야에 활용 | |||||
| 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | 절대(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| 밀봉(S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||||
| Typ | 최대 | ||||
| 단위 | 비선형성 | ||||
| ±0.1550±10 | %F.S | 반복성 | ≤20KPa | ||
| 0.1 | %F.S | 영점 오프셋 출력 | ≤20KPa | ||
| 0.050.1 | %F.S | 영점 오프셋 출력 | ≤20KPa | ||
| 0±150±10 | mV | 전체 스케일 출력 | ≤20KPa | ||
| ≤20KPa50±10 | ºC | mV | ≥35kPa | ≤20KPa | |
| ºC | mV | 영점 오프셋 온도 드리프트 | ≤20KPa | ||
| ±1 | ºC | 보상 온도 | ≥35kPa | ≤20KPa | |
| ºC | %F.S | 보상 온도 | ≤20KPa | ||
| ±1 | ºC | 보상 온도 | ≥35kPa | ≤20KPa | |
| ºC | %F.S | 보상 온도 | ≤20KPa | ||
| 0~50 | ºC | ≥35kPa | 전체 스케일의 3배 또는 120MPa 중 작은 값 | ||
| ºC | 작동 온도 | 전체 스케일의 3배 또는 120MPa 중 작은 값 | |||
| ºC | 보관 온도 | 전체 스케일의 3배 또는 120MPa 중 작은 값 | |||
| ºC | 허용 과부하 | 전체 스케일의 3배 또는 120MPa 중 작은 값 | |||
| 파열 압력 | 전체 스케일의 5배 | ||||
| 장기 안정성 | 0.2 % | ||||
| F.S/년 | 다이어프램 재질 | 316L | |||
| 절연 저항 | ≥200MΩ 100VDC | ||||
| 진동 | 10gRMS, 20Hz ~ 2000Hz 조건에서 변화 없음 | ||||
| 충격 | 100g, 11ms | ||||
| 응답 시간 | ≤1ms | ||||
| O-링 씰 | 니트릴 고무 또는 불소 고무 | ||||
| 충전 매체 | 실리콘 오일 | ||||
| 무게 | ~63g | ||||
| 매개변수는 다음 조건에서 테스트됩니다. | 1.5mA @ 25°C | ||||
| 실리콘 압력 센서의 개략적인 구조 치수 | |||||
| 전기적 연결 및 보상유압 및 공압 제어 시스템에 적합 | |
| 실리콘 압력 센서의 제품 특징 |
|
| : |
|
| 첨단 기술과 316L 스테인리스 스틸 하우징을 사용하고, |
다이어프램에 티타늄 및 Hastelloy와 같은 재료 사용유압 및 공압 제어 시스템에 적합공정 제어 응용 분야에 활용
- .선택 가능한 여러 스레드 인터페이스
- 일체형으로 용접, 컴팩트한 크기, 높은 신뢰성실리콘 압력 센서의 응용 분야:
- 석유, 화학, 야금, 전력 및 수문학을 포함한 다양한 산업 공정 현장에 적용
- .
- 주문 팁 1. 조립 시 필요한 밀봉을 위해 코어 크기와 송신기 하우징의 조화를 주의하십시오.
- 2. 하우징 조립 과정에서 수직 정렬을 확인하고 고르지 않은 압력을 가하여 잼이나 보상판 손상을 방지하십시오.
- 3. 테스트 대상 매체가 코어 다이어프램 및 하우징 재질(316L)과 호환되지 않는 경우 주문 시 특별 지침을 제공해야 합니다.
- 4. 센서 다이어프램을 손이나 날카로운 물체로 눌러 다이어프램의 변형 또는 천공 및 코어 손상을 방지하십시오.
| 5. 게이지 코어의 압력 포트를 대기 중에 열어두어 물, 수증기 또는 부식성 매체가 게이지 코어의 부압 챔버에 들어가지 않도록 하십시오. |
6. 핀이 변경된 경우 실제 코어 와이어의 레이블을 참조하십시오.
회사
Q&A
Q1:Are
당신은 제조 회사입니까?
A1:저희는 29년 이상의 경험을 가진 제조사입니다.
| Q2:맞춤형 제품 |
| A2:OEM 및 맞춤형 디자인 서비스를 제공합니다. |
Q3:품질 보증 A3:당사 제품은 원래 구매자에게 배송일로부터 12~18개월의 제한적 보증을 제공합니다. Hengtong은 결함이 있는 제품을 무상으로 교체 또는 수리합니다. 이 보증은 수정, 오용, 부주의한 사용이 있는 장치에는 적용되지 않습니다.
Q4:배송 및 포장
A4:제품은 일반적으로 UPS, FedEx, DHL 및 INT를 포함한 국제 특송으로 배송되며, 운임 선불, 배송 계정을 사용하여 수집할 수도 있습니다. 표준 수출 포장, 검사 인증 포함.
Q5:문의
A5:기술적인 질문과 비즈니스 문제에 대해 서비스를 제공하는 활동적이고 경험이 풍부한 영업팀이 있습니다. 메시지를 남기거나 온라인 서비스를 클릭하십시오.
