10VDC 액체 실리콘 압력 센서 셀 미니 나사산 물 탱크 레벨 압력 센서
Product Details
| 모델 번호.: | HT30V | 스레드 유형: | 맞춤형 |
|---|---|---|---|
| 와이어링 형식: | 4선 | 측정 매체: | 가스와 액체 |
| 맞춤형: | 맞춤형 | 힘: | 5VDC 10VDC |
| 사양: | 가닥 G1/4 G1/8 1/4NPT 등 | 출력 신호 유형: | 아날로그 유형 |
| 재료: | 스테인레스 스틸 | 맞춤화: | 사용 가능 |
| 강조하다 |
10VDC 액체 실리콘 압력 센서,액체 실리콘 압력 센서 미니 스레드,10VDC 물 탱크 레벨 압력 센서 |
||
Product Description

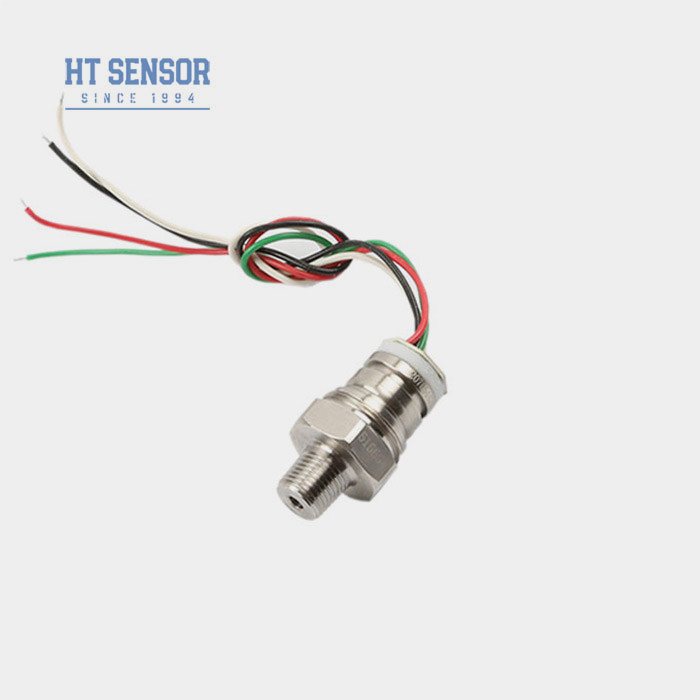

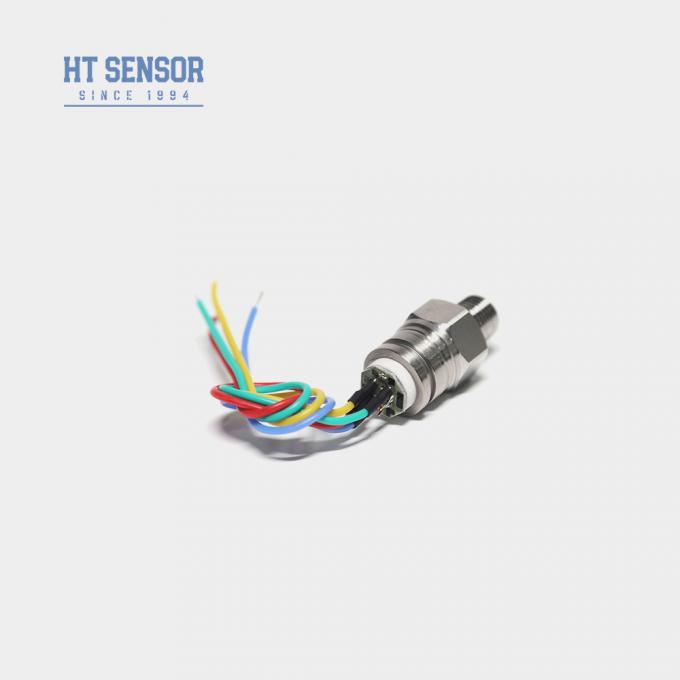

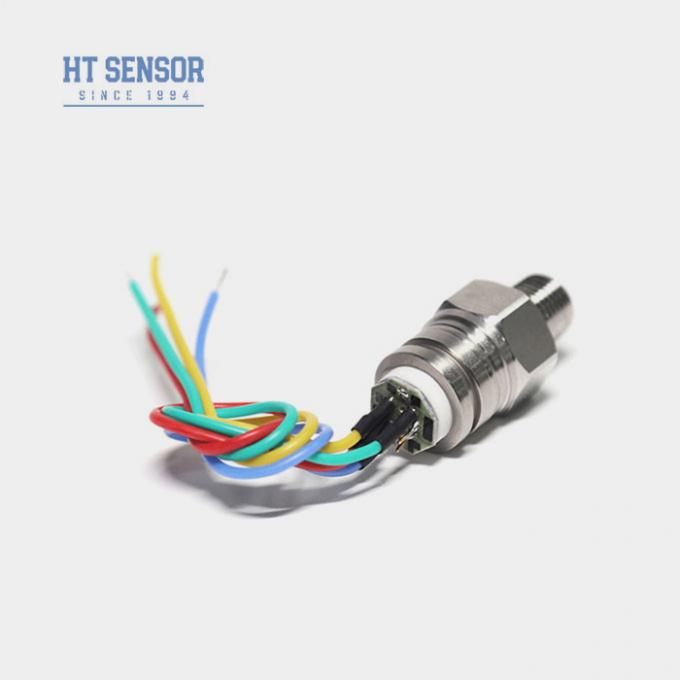

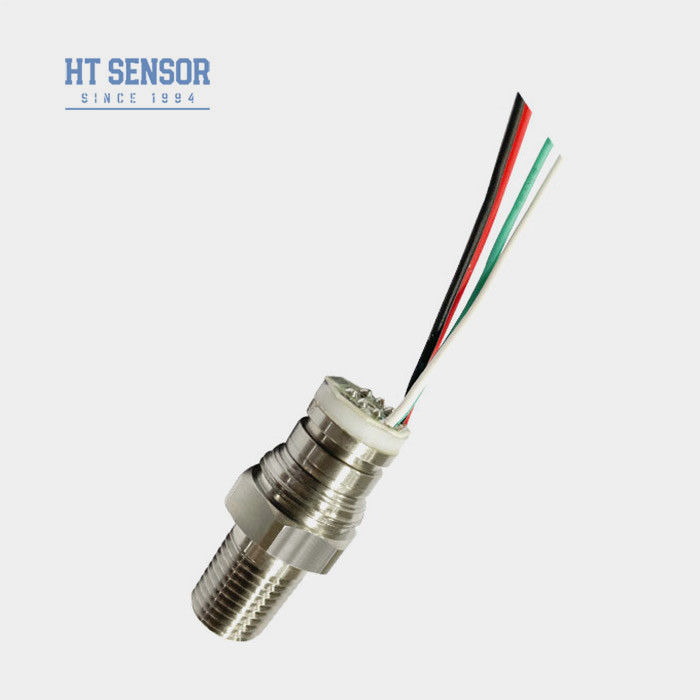

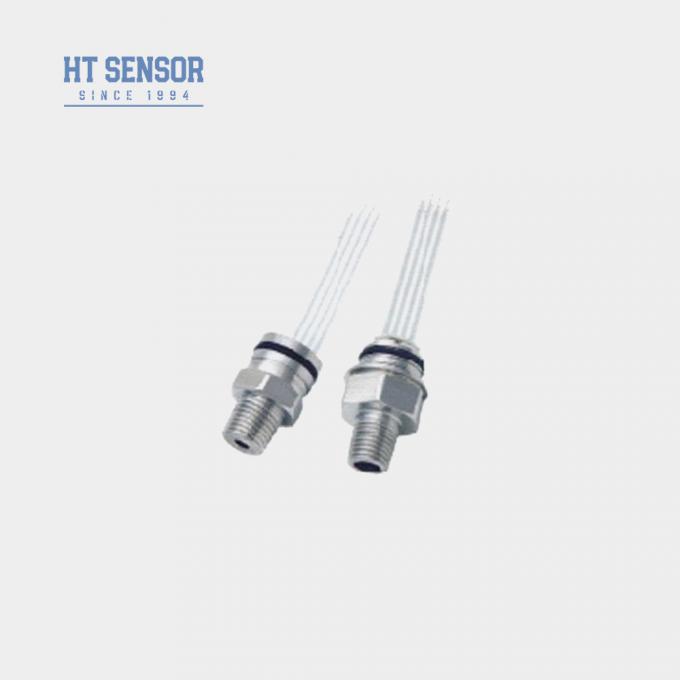

HT30V 10VDC 가동 미니 스레드 액체 실리콘 압력 센서 변환기
HT30V 피에오레시스티브실리콘압력 센서
스레드 실리콘 압력 센서 도입:
HT30V는 매우 안정적인 분산 실리콘 원소를 사용 하 여 신뢰할 수 있는 실리콘 피에조 레시스티브 압력 센서입니다.센서는 액체와 기체의 압력을 정확하게 측정합니다.공기 압축기 및 냉각 시스템에서의 광범위한 응용은 다양한 산업에서 귀중한 자산으로 만듭니다.
제품 특성스레드 실리콘 압력 센서:
- 온도 보상 및 0 오프셋을 위해 두꺼운 필름 회로를 사용합니다.수정
- 높은 신뢰성 및 우수한 안정성.
- 일정한 전압 전원 공급, 표준 출력
- 316L로 비성식 가스 및 액체 압력을 측정하기에 적합합니다.스테인리스 스틸 호환성
- 압력을 모니터링하고 제어하기 위해 프로세스 제어 시스템에서 사용됩니다.
- 냉각 시스템 및 압력 공기 압축기에서 일반적으로 사용됩니다. 측정
- 전원 공급: ≤10VDC
- 일반 모드 출력 전압: 입력 전압의 50% (보통)
- 입력 저항력:4KΩ~20KΩ
- 출력 저항:2.5KΩ~6KΩ
- 전기 연결: 100mm 고온 유선, 리본 케이블
| 성능 매개 변수스레드 실리콘 압력 센서: | ||||||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS,20MPaS | |||||
| 유형 | 맥스 | 단위 | ||||
| 비선형성 | ±0.15 | ±0.3 | % F.S | |||
| 반복 가능성 | 0.05 | 0.1 | % F.S | |||
| 히스테레시스 | 0.05 | 0.1 | % F.S | |||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | |||
| 전체 규모 출력 | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±25 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| 보상된 임시 | ≤20KPa | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| 작동 온도 | -20~80 | oC | ||||
| 저장 온도 | -40~125 | oC | ||||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | |||||
| 폭발 압력 | 전체 규모의 5배 | |||||
| 장기적 안정성 | 0.2 % | F.S/년 | ||||
| 디아프라그마 재료 | 316L | |||||
| 단열 저항 | 100VDC ≥200MΩ | |||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | |||||
| 충격 | 100g, 11ms | |||||
| 반응 시간 | ≤1ms | |||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | |||||
| 채우기 매개체 | 실리콘 오일 | |||||
| 무게 | ~ 63g | |||||
| 매개 변수는 다음 조건에서 시험한다. 10V @ 25oC | ||||||
| 도표 건설 | |

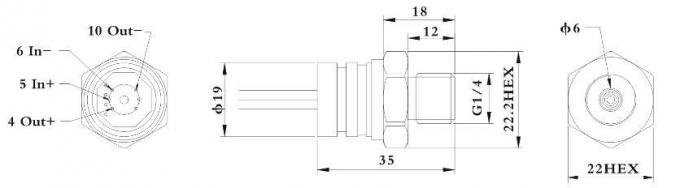

| 차원 | |
| 참고문서: 압력 센서의 스레드 크기는 사용자 정의 될 수 있습니다 | |
| 전기 연결 및 보상 |
|
|
| 선택 예제 |
| 주문 팁 |
1스레드 센서, 필요한 스레드 인터페이스, 상부 인터페이스, 하부 인터페이스 또는 제열 필요를 확인 확인 확인 확인해 라인업 크기 다이어그램을 제공합니다.
2시험중인 매체가 핵심 대막 및 하우스 재료 (316L) 와 호환되지 않으면 주문 시 특별한 지침을 제공해야합니다.
3센서 대막에 손이나 날카로운 물체를 사용하는 것을 피하십시오. 대막의 변형이나 구멍과 핵의 손상을 피하기 위해.
4가이드 코어의 압력 포트를 대기권에 개방하여 물, 수증기 또는 부식 물질이 가이드 코어의 마이너스 압력 챔버로 들어가는 것을 방지합니다.
5어떤 핀이 변경되면 실제 코어 와이어의 라벨을 참조하십시오.
