HT19V 실리콘 피오레시스티브 압력 센서 5V 10VDC 실리콘 액체 공기 압력 센서
Product Details
| 모델번호: | HT19V | 스레드 유형: | 아니요 |
|---|---|---|---|
| 와이어링 형식: | 4선 | 측정 매체: | 가스와 액체 |
| 범위: | 0~10kpa~100mpa | 산출: | MV |
| 압력 유형: | G/A/S | 공급: | 1.5MA |
| Hs 코드: | 9026209090 | 공급 능력: | 20000pcs/월 |
| 유형: | 압저항 압력 센서 | 재료: | 스테인레스 스틸 |
| 맞춤화: | 사용 가능 | 맞춤형 요청 | ||
| 강조하다 |
HT19V 실리콘 피에조레시스티브 압력 센서,실리콘 피에조레시스티브 압력 센서 10VDC,10VDC 실리콘 액체 공기 압력 센서 |
||
Product Description

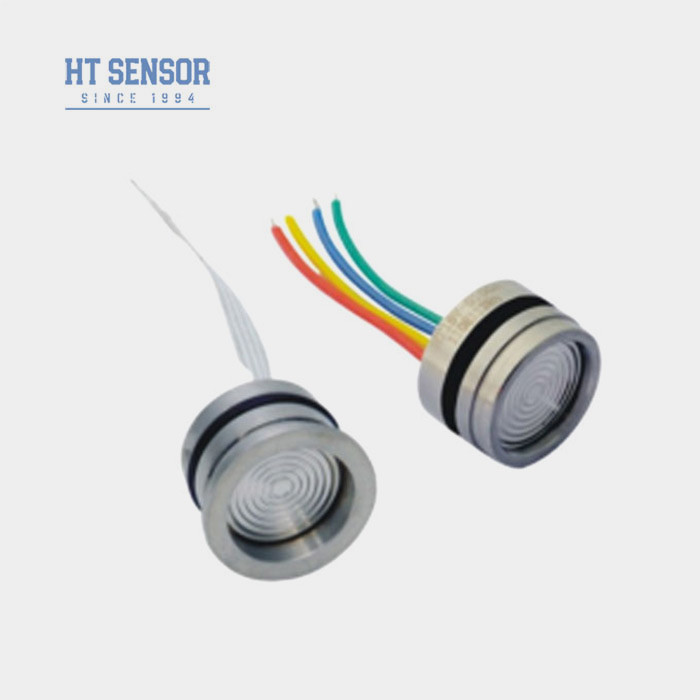

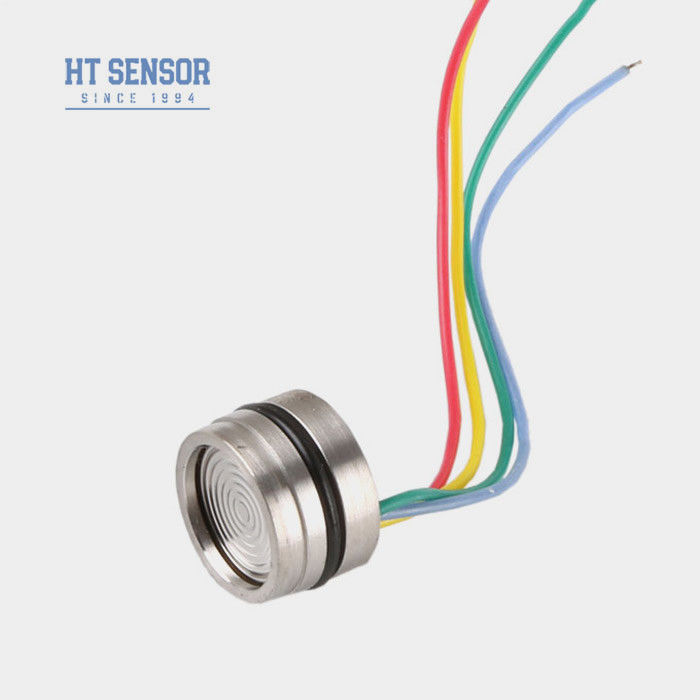

HT19V 19mm 10VDC 가동 공기 및 액체용 피에조 전기적 실리콘 압력 센서
HT19V 실리콘 피에조레시스티브 압력 센서
실리콘 압력 센서 도입:
HT19V는 매우 안정적인 분산 실리콘 원소를 사용 하 여 신뢰할 수 있는 실리콘 피에조 레시스티브 압력 센서입니다. 격리 대막과 실리콘 오일을 사용하여,센서는 액체와 기체의 압력을 정확하게 측정합니다.공기 압축기 및 냉각 시스템에서의 광범위한 응용은 다양한 산업에서 귀중한 자산으로 만듭니다.
제품 특성시리콘 압력 센서:
1온도 보상 및 0 오프셋을 위해 두꺼운 필름 회로를 사용합니다.교정
2높은 신뢰성 및 우수한 안정성
3.일정한 전압 전원 공급, 표준 출력
신청서시리콘 압력 센서:
1. 316L로 부식적이지 않은 가스 및 액체 압력을 측정하기에 적합합니다.스테인리스 스틸 호환성
2압력을 모니터링하고 제어하기 위해 프로세스 제어 시스템에서 사용됩니다.
3압력 냉각 시스템 및 공기 압축기에서 일반적으로 사용됩니다. 측정
전기 성능시리콘 압력 센서:
1전원 공급: ≤10VDC
2.공용 모드 출력 전압: 입력 전압의 50% (유형적)
3.입력 저항: 4KΩ ~ 20KΩ
4출력 저항:2.5KΩ~6KΩ
5전기 연결: 100mm 높은 온도 전선, 리본 케이블
| 성능 매개 변수시리콘 압력 센서:. | ||||||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | |||||
| 유형 | 맥스 | 단위 | ||||
| 비선형성 | ±0.15 | ±0.3 | % F.S | |||
| 반복 가능성 | 0.05 | 0.1 | % F.S | |||
| 히스테레시스 | 0.05 | 0.1 | % F.S | |||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | |||
| 전체 규모 출력 | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±25 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| 보상된 임시 | ≤20KPa | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| 작동 온도 | -20~80 | oC | ||||
| 저장 온도 | -40~125 | oC | ||||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | |||||
| 폭발 압력 | 전체 규모의 5배 | |||||
| 장기적 안정성 | 0.2 % | F.S/년 | ||||
| 디아프라그마 재료 | 316L | |||||
| 단열 저항 | 100VDC ≥200MΩ | |||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | |||||
| 충격 | 100g, 11ms | |||||
| 반응 시간 | ≤1ms | |||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | |||||
| 채우기 매개체 | 실리콘 오일 | |||||
| 무게 | ~ 28g | |||||
| 매개 변수는 다음 조건에서 시험한다. 10V @ 25oC | ||||||
| 도표 건설시리콘 압력 센서 | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| 전기 연결 및 보상시리콘 압력 센서 |
|
|
| 선택 예제 |
| 주문 팁 |
2. 하우징의 조립 동안, 그것은 수직으로 정렬되어 있는지 확인 하 고 보상 판에 손상을 방지 하기 위해 균일 한 압력을 적용 합니다.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이있는 경우 참조를 위해 실제 코어에 표시 된 라벨을 따르십시오.
| 질문 및 답변 |
.
.
