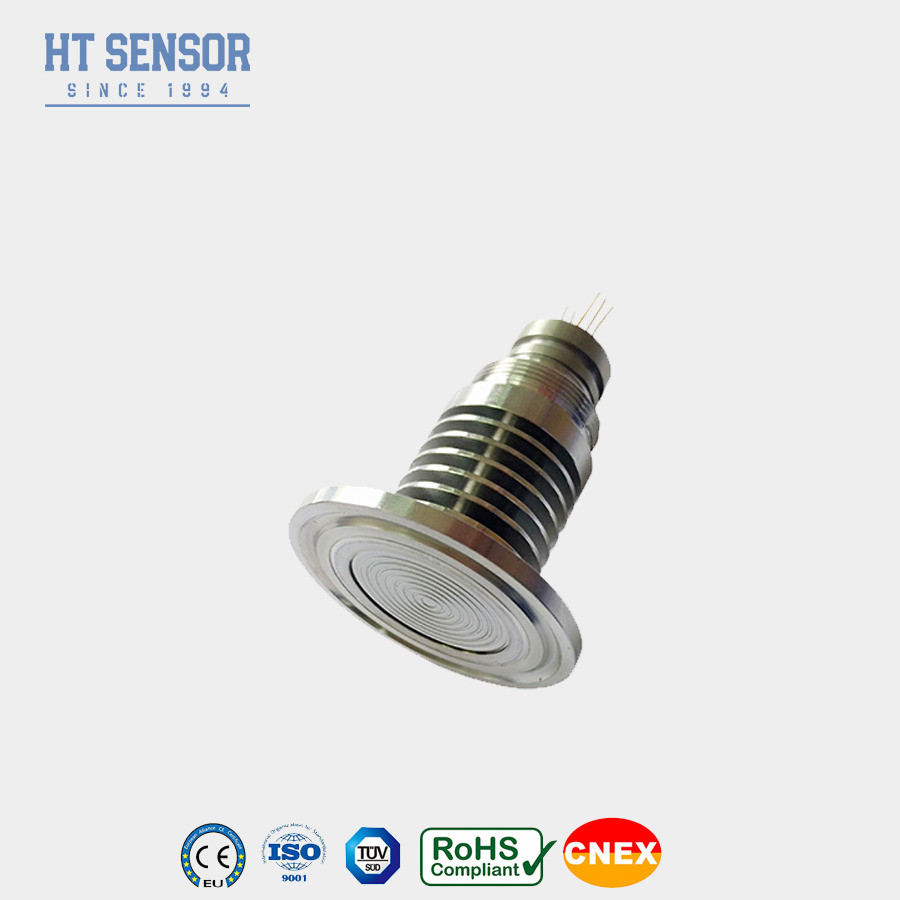

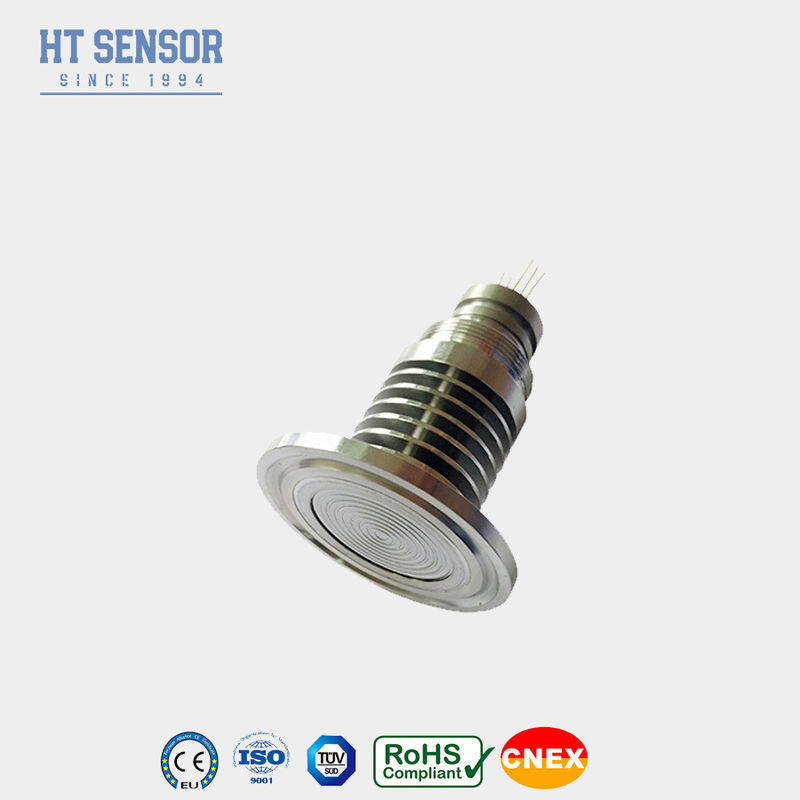

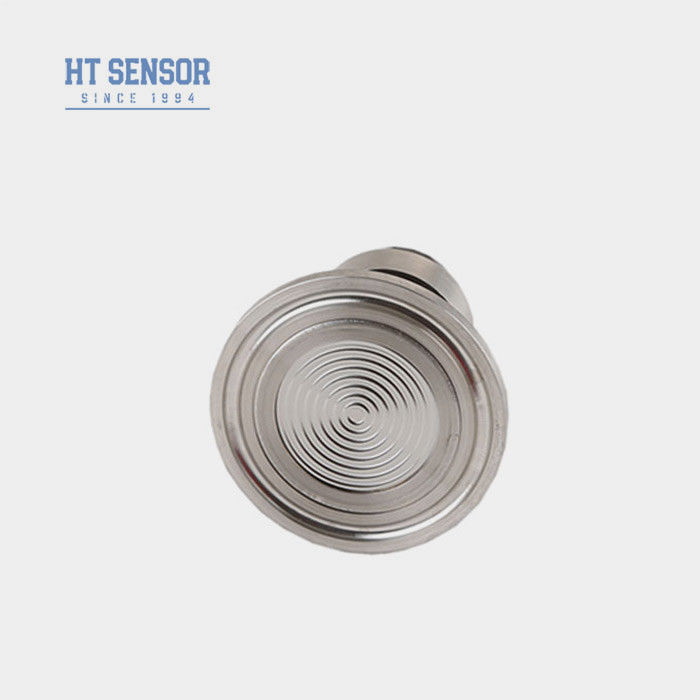

HT-IQ 피에오레시스티브 실리콘 압력 센서 50.4mm 대막형 플러시 센서
Product Details
| 모델번호: | HT-IQ | 스레드 유형: | 50.4mm 클램프 |
|---|---|---|---|
| 와이어링 형식: | 4선 또는 금도금 Kovar 핀 | 측정 매체: | 가스와 액체 |
| 범위: | 0-35kpa~3.5Mpa | 힘: | 1.5MA |
| 운송 패키지: | 판지 상자 | 기원: | 중국 |
| Hs 코드: | 9026209090 | 유형: | 피에조레시스티브 실리콘 압력 센서 |
| 을 위한: | 확산형 실리콘 압력 트랜스미터 | 출력 신호 유형: | 아날로그 유형 |
| 재료: | 스테인레스 스틸 | 맞춤화: | 사용 가능 | 맞춤형 요청 |
| 강조하다 |
HT-IQ 피에조레시스티브 실리콘 압력 센서,피에조레시스티브 실리콘 압력 센서 50.4mm,50.4mm 대막형 압력 센서 |
||
Product Description
HT-IQ 50.4mm 대형 다이어프램 압저항 실리콘 압력 센서 소개
HT-IQ 실리콘 압저항 압력 센서
압저항 실리콘 압력 센서 소개 :
HT-IQ는 매우 안정적인 확산 실리콘 칩을 갖춘 플러시 다이어프램 압력 센서입니다. 압력은 스테인레스 스틸을 통해 민감한 칩에 전달됩니다.다이어프램 밀봉 실리콘 오일. 민감한 칩은 측정 매체에 직접 접촉하지 않습니다. 본 제품은 플랫 다이어프램 구조로 되어 있어청소가 쉽고 신뢰성이 높습니다. 식품 및 위생과 같은 산업 분야의 응용 분야에 적합합니다.
제품특징압저항 실리콘 압력 센서:
- 첨단 기술과 316L 스테인리스 스틸 하우징을 활용하여다이어프램용 티타늄, 하스텔로이 등의 소재
- 온도 보상 및 영점을 위한 후막 회로 채용 보정
- 뛰어난 신뢰성, 반복성 및 안정성
- 세척이 용이한 플러시 다이어프램 구조
- 316L로 비부식성 가스 및 액체 압력 측정에 적합스테인레스 스틸 호환성
- 식품 및 음료 산업
- 산업 공정 제어
- 제약 산업
- 전원 공급 장치: 2mA DC 이하(일반 1.5mA DC)
- 입력 임피던스 : 2.5KΩ~6KΩ
- 출력 임피던스: 2.5KΩ~6KΩ
- 전기 연결: 금도금 Kovar 핀 또는 100mm 고온 전선.
| 성능 매개변수압저항 실리콘 압력 센서: | |||||
| 측정 범위 | 게이지(G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| 절대(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 밀봉(S) | 3500KPaS | ||||
| 일반 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | %FS | ||
| 반복성 | 0.05 | 0.1 | %FS | ||
| 히스테리시스 | 0.05 | 0.1 | %FS | ||
| 제로 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 풀 스케일 출력 | 20KPa 이하 | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 제로 오프셋 온도 경향 | 20KPa 이하 | ±1 | ±2 | %FS | |
| ≥35kPa | ±0.5 | ±1 | %FS | ||
| 풀 스케일 온도 경향 | 20KPa 이하 | ±1 | ±2 | %FS | |
| ≥35kPa | ±0.5 | ±1 | %FS | ||
| 보상온도 | 20KPa 이하 | 0~50 | °C | ||
| ≥35kPa | 0~70 | °C | |||
| 작동 온도 | -20~80 | °C | |||
| 보관 온도 | -40~125 | °C | |||
| 허용 과부하 | 풀 스케일의 3배 또는 120MPa 중 작은 값을 취합니다. | ||||
| 파열 압력 | 전체 규모의 5배 | ||||
| 장기적인 안정성 | 0.2% | FS/년 | |||
| 다이어프램 재질 | 316L | ||||
| 절연저항 | ≥200MΩ 100VDC | ||||
| 진동 | 10gRMS, 20Hz ~ 2000Hz 조건에서는 변화가 없습니다. | ||||
| 충격 | 100g,11ms | ||||
| 응답 시간 | 1ms 이하 | ||||
| O-링 씰 | 니트릴 고무 또는 불소 고무 | ||||
| 채우는 매체 | 실리콘 오일 | ||||
| 무게 | ~150g | ||||
| 매개변수는 다음 조건에서 테스트됩니다. 1.5mA @25°C | |||||
| 개요공사 | |

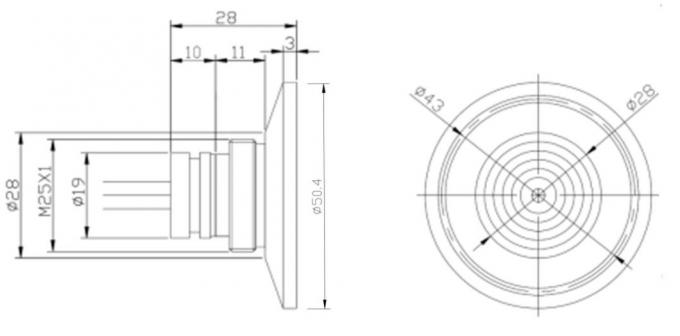

| 차원 |
|

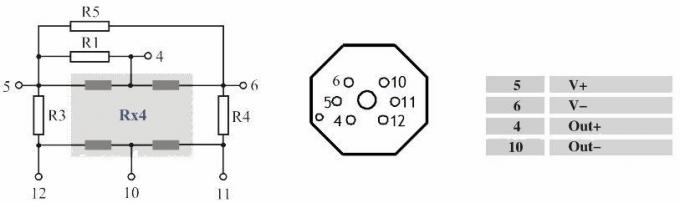

| 전기적 연결 및 보상 |
|

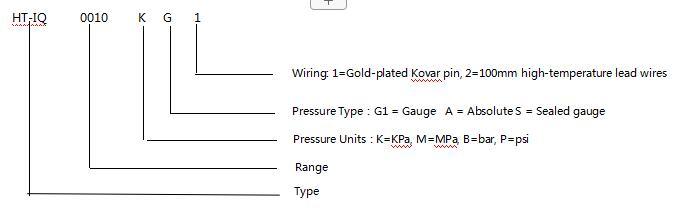

| 선정예 |
| 주문 팁 |
필요한 기밀성
2. 하우징을 조립하는 동안 하우징이 수직으로 정렬되었는지 확인하고 보상 플레이트가 걸리거나 손상되지 않도록 균일한 압력을 가하십시오.
3. 측정된 매체가 코어 다이어프램 및 하우징 재질(316L)과 호환되지 않는 경우 주문 시 특별 지침이 제공되어야 합니다.
4. 다이어프램 변형이나 피어싱으로 인한 코어 손상을 방지하기 위해 손이나 날카로운 물체로 센서 다이어프램을 누르지 마십시오.
5. 게이지 압력 코어의 압력 포트를 대기에 열어두고 물, 수증기 또는 부식성 매체가 코어 부압 챔버로 유입되는 것을 방지하십시오.
6. 핀 리드에 변경 사항이 있는 경우 참조를 위해 실제 코어에 있는 라벨을 따르십시오.
