가스 액체 실리콘 압력 센서 코어 플러시 디아프라그마 압력 센서 매우 안정적
Product Details
| 모델번호: | HT24 | 실: | G1/2 M20*1.5 1/2NPT |
|---|---|---|---|
| 와이어링 형식: | 4선 또는 금도금 Kovar 핀 | 측정 매체: | 가스와 액체 |
| 범위: | 0~10kpa~20mpa | 힘: | 1.5MA |
| 운송 패키지: | 판지 상자 | 등록 상표: | 켄트롱 |
| 기원: | 중국 | 유형: | 압저항 압력 센서 |
| 을 위한: | 확산형 실리콘 압력 트랜스미터 | 출력 신호 유형: | 아날로그 유형 |
| 재료: | 316L 스테인리스 스틸 | 맞춤화: | 사용 가능 | 맞춤형 요청 |
| 강조하다 |
가스 액체 실리콘 압력 센서 1.5mA,매우 안정적인 실리콘 압력 센서,1.5mA 플러시 디아프라그마 압력 센서 |
||
Product Description

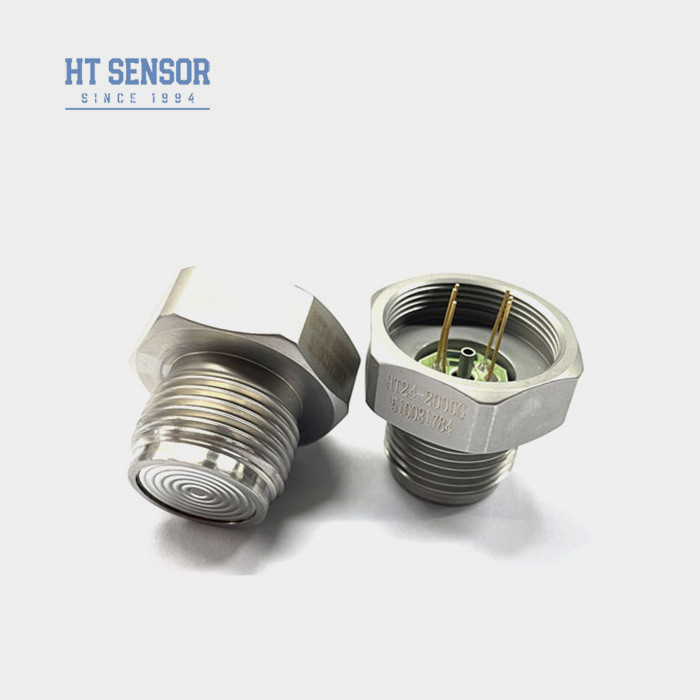

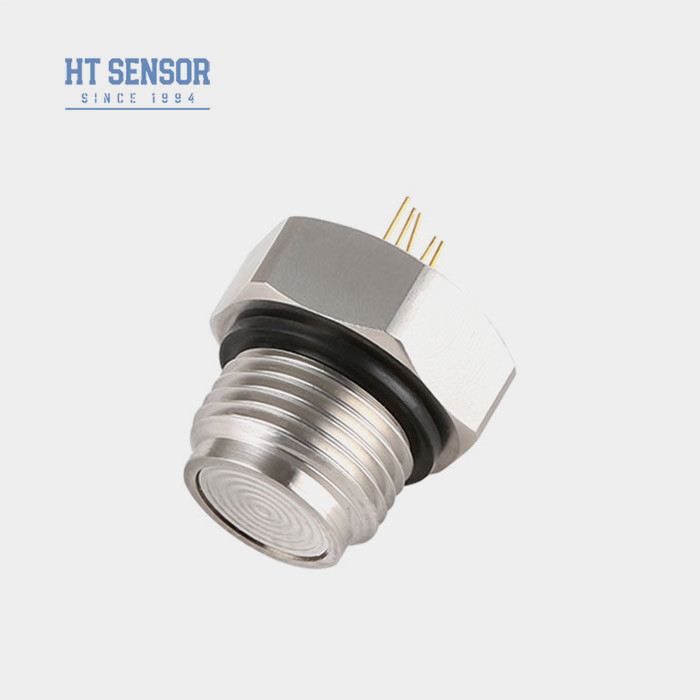

HT 센서 HT24 플러시 디아프라그마 실리콘 압력 센서
HT24 실리콘 피에조레시스티브 압력 센서
플러시 디아프라그마 실리콘 압력 센서 도입
HT24는 매우 안정적인 분산 실리콘 칩을 가진 플러시 대막 압력 센서입니다. 민감한 칩은 측정 매체와 직접 접촉하지 않습니다.압력은 스테인리스 스틸 대막과 밀폐 실리콘 오일을 통해 민감한 칩으로 전송됩니다.이 제품은 가닥과 함께 평평한 대막 구조입니다, G1/2 M20 * 1.51/2NPT는 가장 일반적으로 사용되는 가닥입니다. 청소하기 쉽고 높은 신뢰성. 식품, 건강 및 기타 산업에 적합합니다.
제품 특성용액 디아프라그마 실리콘 압력 센서:
- 첨단 기술과 316L 스테인리스 스틸 가구를 활용하여디아프라그마용 티타늄과 하스텔로이 등의 재료
- 온도 보상 및 제로 포인트를 위해 두꺼운 필름 회로 사용 교정
- 탁월한 신뢰성, 반복성, 안정성
- 청소 가 쉽도록 하는 류프라그램 구조
- 316L로 비성염 가스 및 액체 압력을 측정하기에 적합합니다.스테인리스 스틸 호환성
- 식품 및 음료 산업
- 산업 프로세스 제어
- 의약품 산업
- 전원 공급: ≤2mA DC (보통 1.5mA DC)
- 입력 임페던스: 2.5KΩ~6KΩ
- 출력 저항: 2.5KΩ~6KΩ
- 전기 연결: 금으로 칠한 코바르 핀 또는 100mm의 고온 전선.
| 성능 매개 변수용액 디아프라그마 실리콘 압력 센서: | |||||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 규모 출력 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 보상된 임시 | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | ~55g | ||||
| 매개 변수는 다음 조건에서 시험한다: 1.5mA @25°C | |||||
| 도표 건설 | |
| 차원 |
|

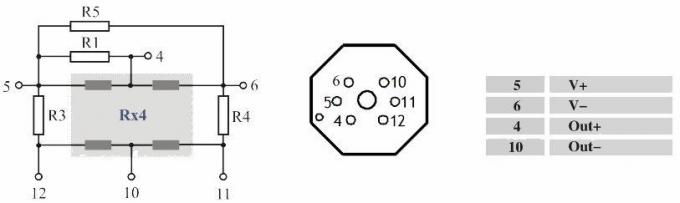

| 전기 연결 및 보상 |
|
| 선택 예제 |
| 주문 팁 |
- 1조립 중에 필요한 밀착도를 달성하기 위해 코어 크기와 송신기 하우스의 조정에주의를 기울여야합니다.
- 2. 껍질 조립 과정에서, 수직 정렬을 보장하고 균일 압력을, 고착 또는 손상을 보상 보드를 피하기 위해.
- 3테스트 매체는 코어 대막 및 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
- 4센서 대막을 손으로 또는 날카로운 물체로 누르는 것을 피하십시오. 대막의 변형 또는 구멍으로 인해 핵을 손상시키지 않도록합니다.
- 5압력 측정기의 압력 코어 입구 대기 개방 유지, 물, 증기, 또는 부식 매개체가 부정적인 압력 측정기의 압력 코어 챔버로 방지.6. 변경 핀이 있다면, 참조를 위해 실제 선도자의 라벨에 따라 부탁드립니다.
| 회사 |
| 질문 및 답변 |
1Q: 압력 센서 송신기의 특징은 무엇입니까?
A: 높은 정확성, 내구성, 그리고 뛰어난 성능. 사용자 정의가 가능합니다.
2Q: 나는 특별한 사양을 사용자 정의 할 수 있습니까?
A: 예, 우리의 엔지니어는 특정 요구 사항을 충족시키기 위해 제품을 조정할 수 있습니다. 우리는 OEM 및 ODM 서비스를 제공합니다.
3Q: 당신의 생산 능력은 무엇입니까?
A: 우리 제조 시설은 한 달에 최대 3만 대의 압력 센서 송신기를 생산할 수 있습니다.원활한 생산 및 배달 스케줄을 보장하기 위해 사전에 판매 팀과 연락하는 것이 좋습니다..
4질문: 일반적인 배송 기간은 얼마입니까?
A: 표준 모델의 경우 5 ~ 8 일. 사용자 정의 제품은 다를 수 있습니다.
5질문: 상품 가격은 어떤가요? 할인도 있나요?
A: 대용량 주문이나 장기 파트너에 대한 할인과 함께 경쟁력 있는 가격.
6. Q: 당신의 제품의 보증은 무엇입니까? 그리고 판매 후 서비스?
A: 우리의 보증 기간은 출하 후 24 개월이며, 우리의 판매 후 24 시간 내에 귀하의 질문에 응답 할 것입니다, PC 네트워크에 의해 원격 지침은 항상 제공됩니다.
