미니 실리콘 압력 센서 액체 테스트 셀 연료 차차 압력 센서
Product Details
| 모델번호: | HT20 | 와이어링 형식: | 4선 |
|---|---|---|---|
| 측정 매체: | 가스와 액체 | 범위: | 0-10kpa ~ 2mpa |
| 힘: | 1.5MA | 운송 패키지: | 판지 상자 |
| 길이: | 29.5 밀리미터 | 기원: | 중국 |
| Hs 코드: | 9026209090 | 유형: | 압저항 압력 센서 |
| 을 위한: | 확산형 실리콘 압력 트랜스미터 | 출력 신호 유형: | 아날로그 유형 |
| 재료: | 스테인레스 스틸 | 맞춤화: | 사용 가능 | 맞춤형 요청 |
| 강조하다 |
미니 실리콘 압력 센서 RoHs,액체 테스트용 실리콘 압력 센서,RoHs 연료 차압 센서 |
||
Product Description

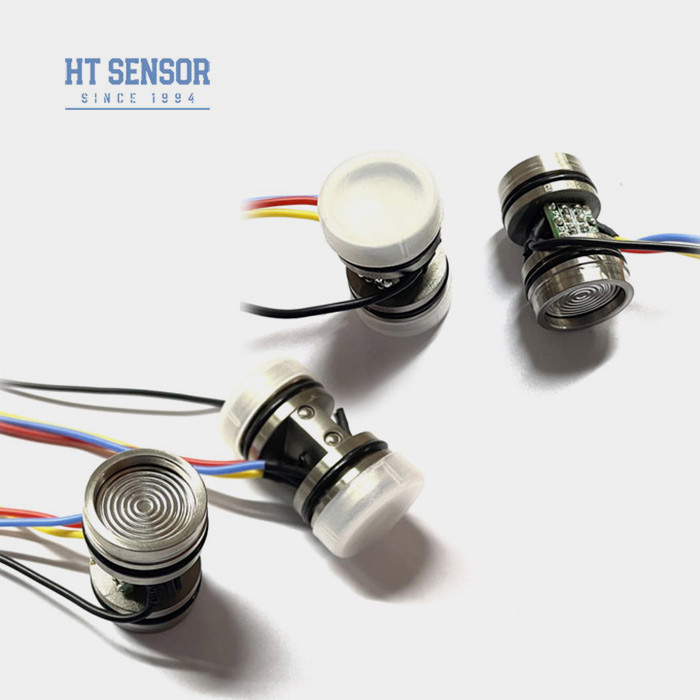

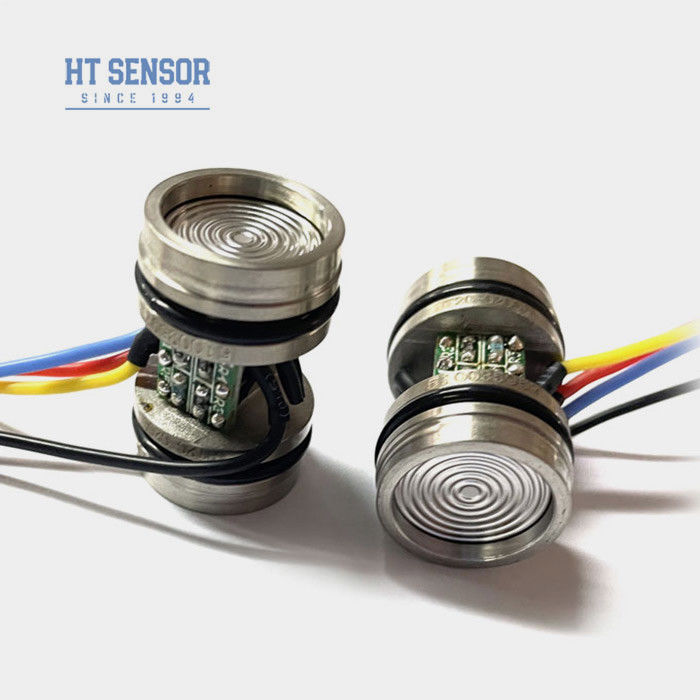

액체 테스트를 위한 Hengtong HT20 미니 디퍼런셜 실리콘 압력 센서 셀
HT20 차차 압력 센서
차차 실리콘 압력 센서 도입:
HT20 차차 실리콘 압력 센서는 매우 안정적인 확산 실리콘 원소 핵을 가진 실리콘 피에조레시티브 차차 압력 센서입니다. 핵은 316L에 포함됩니다.스테인리스 스틸 가구, 그리고 압력은 스테인리스 스틸을 통해 전달됩니다.이 민감한 칩은측정 매체와 직접 접촉하여 완전히 고체 구조를 형성합니다.압력 측정, 차압의 정확한 측정이 가능하도록따라서이 제품은 다양한 시나리오에서 사용할 수 있습니다.가혹하고 부식성 환경을 포함한 차차 압력 측정
제품 특성시리콘 압력차량 센서:
- 안정적이고 신뢰할 수 있는 성능
- 정적 압력에 대한 높은 저항성
- 비용 효율성
- 실리콘 피에조레시스티브 기름 가득 압력 민감 요소를 사용합니다
- 차차 압력 감지기
- 압력 계정 기구
- 액체 레벨 측정
- 산업 프로세스 제어
- 전원 공급: ≤2mA DC (보통 1.5mA DC)
- 입력 저항력:3KΩ~6KΩ
- 출력 저항:2.5KΩ~6KΩ
- 전기 연결:금으로 칠한 코바르 핀 또는 100mm의 고온 케이블
| 성능 매개 변수시리콘 압력차량 센서: | |||||
| 측정 범위 | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| 유형 | 맥스 | 단위 | |||
| 선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 규모 출력 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 보상된 임시 | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 4MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | ~45g | ||||
| 매개 변수는 다음 조건에서 시험한다: 1.5mA @ 25°C | |||||
| 도표 건설 | |
| 차원 |  |
| 참고문서:출출 끝은 긍정적 인 단말입니다. 와이어 색상의 변경이있는 경우 정확한 정보를 위해 센서에 부착 된 라벨을 참조하십시오. | |
| 전기 연결 및 보상시리콘 압력차량 센서 |
|
| 선택 예제 |
| 주문 팁 |
2. 가옥의 조립 동안, 그것은 수직으로 정렬되어 있는지 확인 하 고 막거나 보상 판을 손상 방지 하기 위해 균일 한 압력을 적용 합니다.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이있는 경우 참조를 위해 실제 코어에 표시 된 라벨을 따르십시오.
