HT13V 미니 압력 송신기 13mm 실리콘 대막 타입 레벨 센서
Product Details
| 모델번호: | HT13V | 와이어링 형식: | 4개의 와이어 또는 종이 은행 |
|---|---|---|---|
| 범위: | 0-350kpa~35mpa | 공급: | 5-10VDC |
| 키워드: | 미니 센서 | 운송 패키지: | 판지 상자 |
| 등록 상표: | 켄트롱 | 기원: | Baoji 중국 |
| 출력 신호 유형: | 아날로그 유형 mv 신호 | 재료: | 스테인레스 스틸 |
| 강조하다 |
HT13V 미니 압력 송신기,미니 압력 송신기 13mm,13mm 실리콘 대막 타입 레벨 송신기 |
||
Product Description

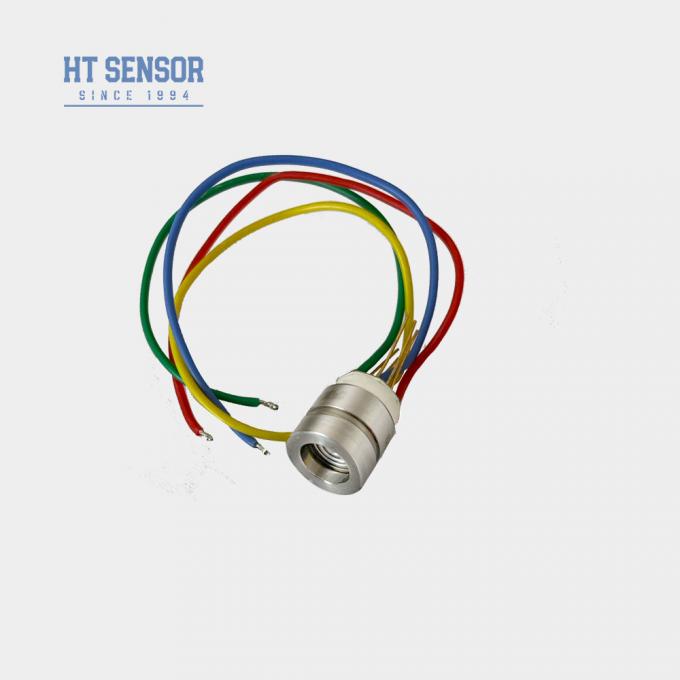

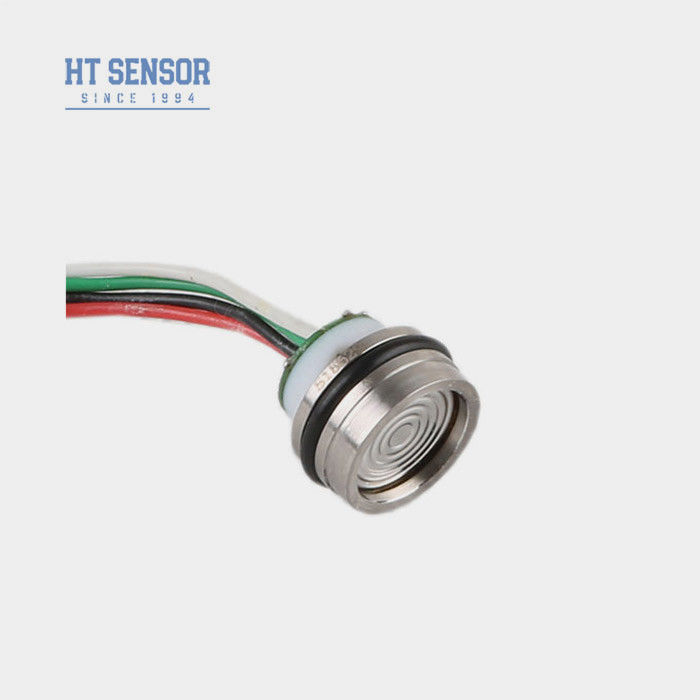

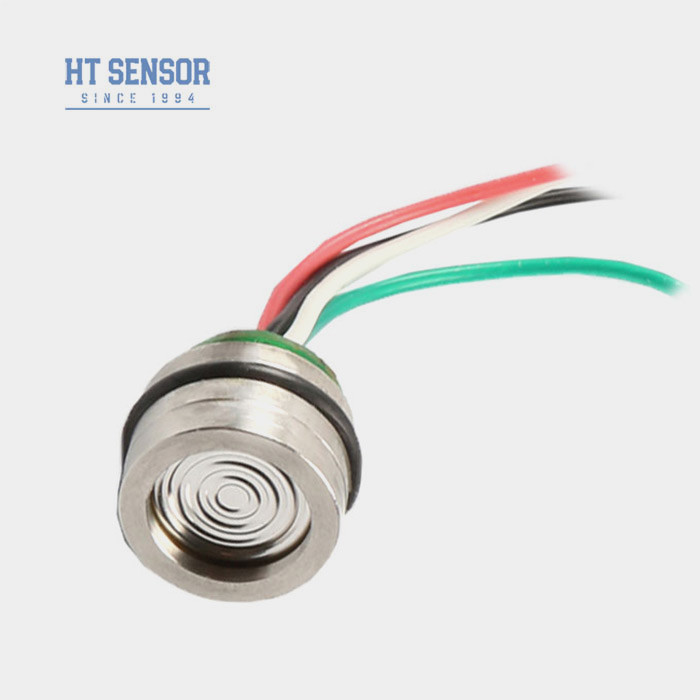

Baoji Hengtong HT13V 13mm 미니 레벨 트랜스미터용 실리콘 압력 센서
HT13V 실리콘 압저항 압력 센서
미니 실리콘 압력 센서 소개:
HT13V는 국제적으로 진보된 고안정성, 고정밀 실리콘 압력 칩, 소결 베이스의 응력 최적화 설계를 갖춘 실리콘 압력 센서로, SMT, 금선 본딩, 다이어프램 용접, 고진공 오일 주입, 압력 사이클 응력 완화, 고온 에이징, 온도 보상 및 기타 공정을 통해 제품의 안정성이 뛰어나고 성능이 우수합니다.
전체 크기는 사용자의 전체 크기 설계 요구 사항을 충족하도록 소형화되었습니다. 316L 스테인리스 스틸, NBR 또는 불소 고무 호환 매체를 위한 압력 감지.
제품 특징 전기 연결 및 보상게이지(G)
- 첨단 기술을 활용하고 316L 스테인리스 스틸 하우징
- 에 캡슐화
- 광범위한 측정 범위 0~350KPa~60MpaS±1
정전압 공급전기 연결 및 보상게이지(G)
- 316L과 호환되는 부식성 가스 및 액체 압력 측정에 적합스테인리스 스틸
- 컴팩트한 디자인으로 공간이 제한된 응용 분야에 이상적±1
- 압력 모니터링 및 제어를 위한 공정 제어 시스템에 사용
- 압력 측정을 위해 냉동 시스템 및 공기 압축기에 일반적으로 사용
미니 실리콘 압력 센서의 전기적 성능전기 연결 및 보상게이지(G)
- 공통 모드 전압 출력: 입력의 50% (일반)
- 입력 임피던스: 4KΩ~20KΩ
- 출력 임피던스: 2.5KΩ~6KΩ
- 전기 연결: 100mm 고온 와이어, 리본 케이블
- 미니 실리콘 압력 센서의 성능 매개변수
| :전기 연결 및 보상게이지(G) | |||||
| 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | 절대(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| 밀봉(S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa | ||||
| Typ | 최대 | ||||
| 단위 | 비선형성 | ||||
| ±0.15±1 | %F.S | 반복성 | 0~70 | ||
| 0.1 | %F.S | 영점 오프셋 출력 | 0~70 | ||
| 0.050.1 | %F.S | 영점 오프셋 출력 | 0~70 | ||
| 0±1±1 | mV | 전체 스케일 출력 | |||
| 100±10±1 | mV | 영점 오프셋 온도 드리프트 | |||
| ±0.5±1 | %F.S | 보상 온도 | 0~70 | ||
| ±1 | %F.S | 보상 온도 | 0~70 | ||
| ºC | 작동 온도 | 전체 스케일의 3배 또는 80MPa 중 작은 값 선택 | |||
| ºC | 보관 온도 | 전체 스케일의 3배 또는 80MPa 중 작은 값 선택 | |||
| ºC | 허용 과부하 | 전체 스케일의 3배 또는 80MPa 중 작은 값 선택 | |||
| 파열 압력 | 전체 스케일의 5X | ||||
| 장기 안정성 | 0.2 % | ||||
| F.S/년 | 다이어프램 재질 | 316L | |||
| 절연 저항 | ≥200MΩ 100VDC | ||||
| 진동 | 10gRMS, 20Hz ~ 2000Hz 조건에서 변화 없음 | ||||
| 충격 | 100g, 11ms | ||||
| 응답 시간 | ≤1ms | ||||
| O-링 씰 | 니트릴 고무 또는 불소 고무 | ||||
| 충전 매체 | 실리콘 오일 | ||||
| 무게 | ~15g | ||||
| 매개변수는 다음 조건에서 테스트됩니다: | 10V@ 25ºC | ||||

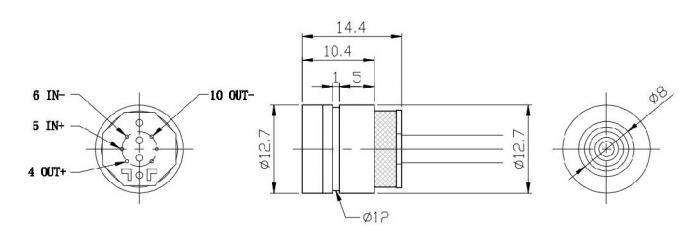

| 미니 실리콘 압력 센서의 개략적인 구조 type1 | |||||

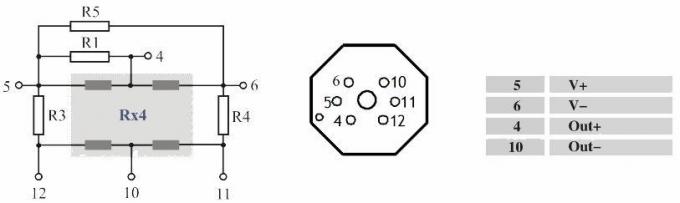

| type2전기 연결 및 보상 | |

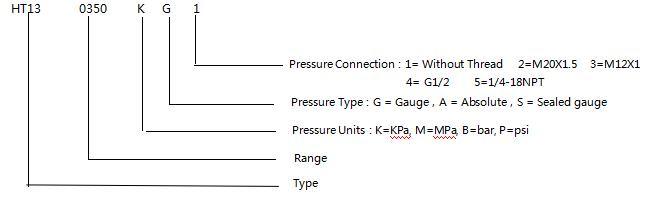

| 선택 예시 | |
| 주문 팁 | |
| 1. 조립 시 코어 크기와 트랜스미터 하우징 간의 적합성에 주의하여 |
|
| 필요한 공기 |
| 기밀성 |
2. 하우징 조립 시 수직으로 정렬하고 균등한 압력을 가하여 보상판의 걸림 또는 손상을 방지하십시오. 3. 측정 매체가 코어 다이어프램 및 하우징 재질(316L)과 호환되지 않는 경우 주문 시 특별 지침을 제공해야 합니다.
4. 다이어프램 변형 또는 관통으로 인해 코어가 손상되지 않도록 손이나 날카로운 물체로 센서 다이어프램을 누르지 마십시오.
5. 게이지 압력 코어의 압력 포트를 대기 중에 열어두고 물, 수증기 또는 부식성 매체가 코어 음압 챔버에 들어가지 않도록 하십시오.
6. 핀 리드에 변경 사항이 있는 경우 실제 코어의 레이블을 참조하십시오.
회사
Q&A
| 1.Q: 압력 센서 트랜스미터의 특징은 무엇입니까? |
| A: 고정밀도, 내구성 및 뛰어난 성능. 맞춤형 제작 가능. |
