13mm 실리콘 압저항 압력 센서 기도 연결 미니 압력 센서
Product Details
| 모델번호: | HT13 | 와이어링 형식: | 4선 |
|---|---|---|---|
| 측정 매체: | 공기와 액체 | 디아: | 13mm |
| 유형: | HT13 실리콘 압력 센서 | 출력 신호 유형: | mv 신호 아날로그 유형 |
| 재료: | 316L 스테인리스 스틸 | 맞춤화: | 사용 가능 |
| 강조하다 |
13mm 실리콘 피에조레시스티브 압력 센서,실리콘 피에조레시스티브 압력 센서 호흡기 연결,13mm 소형 압력 센서 |
||
Product Description

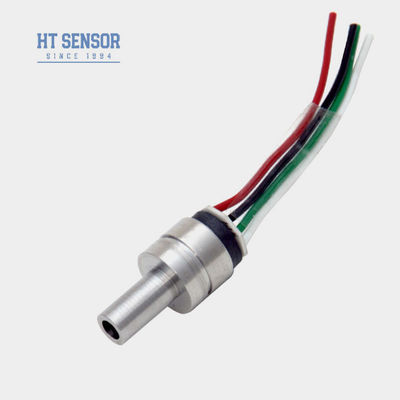

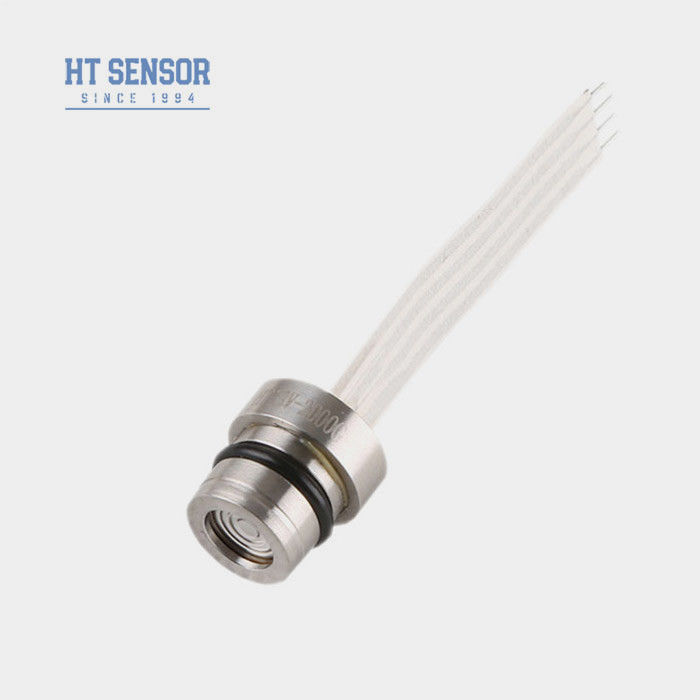

HT13 스테인리스 스틸 실리콘 압력 센서 에어웨이 연결 미니 센서
HT13 실리콘 압저항 압력 센서
실리콘 압력 센서 소개:
HT13 실리콘 압력 센서는 최신 설계의 오일 충전 확산형 실리콘 압력 센서로, 100,000번의 고압 충격에도 손상되지 않으며, 간섭/침식/동결/충격 방지, 높은 정확도와 안정성을 제공합니다. 모든 스테인리스 스틸로 유도 압력 필름을 사용합니다. 압력 응답이 더 빠르고 민감합니다. 특히 소형 압력 센서로 설계되었으며, 고품질 압력 컨트롤러의 경우 센서가 가장 중요합니다. 316 스테인리스 스틸, 고정밀 CNC, 수입 씰을 채택했습니다.
제품 특징:측정 범위
- 첨단 기술을 활용하고 316L 스테인리스 스틸로 캡슐화하우징
- 광범위한 측정 범위 0~350KPa~60MpaS
- 높은 신뢰성과 뛰어난 안정성±0.5
- 다양한 나사산 인터페이스 선택 가능
- 316L과 호환되는 부식성 가스 및 액체 압력 측정에 적합소형 설계로 공간 제약이 있는 응용 분야에 이상적
- ±0.5
- 압력 측정을 위해 냉동 시스템 및 공기 압축기에 일반적으로 사용
- 전기적 성능
- 입력 임피던스: 3KΩ~6KΩ
- 출력 임피던스: 2.5KΩ~6KΩ
- 전기 연결: 금도금 코바 핀 또는 100mm 고온 와이어
- 성능 매개변수
| 실리콘 압력 센서의:측정 범위 | ||||
| 게이지(G) | 350KPa, 1000KPa, 2000Kpa | 절대(A) | ||
| 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | 밀폐(S) | |||
| 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa | Typ | |||
| 최대 | 단위 | 선형성 | ||
| ±0.5 | ±0.3 | %F.S | 보상 온도 | |
| 0.05 | 0.1 | %F.S | 보상 온도 | |
| 0.05 | 0.1 | %F.S | 보상 온도 | |
| ±0.5 | 0±2 | mV | 영점 오프셋 온도 드리프트 | |
| ±0.5 | 100±30 | mV | 영점 오프셋 온도 드리프트 | |
| ±0.5 | ±1 | %F.S | 보상 온도 | |
| ±0.5 | ±1 | %F.S | 보상 온도 | |
| 0~70 | ºC | 허용 과부하 | ||
| -20~80 | ºC | 허용 과부하 | ||
| -40~125 | ºC | 허용 과부하 | ||
| 전체 스케일의 3배 또는 80MPa 중 작은 값 선택 | 파열 압력 | |||
| 전체 스케일의 5배 | 장기 안정성 | |||
| 0.2 % | F.S/년 | 다이어프램 재질 | ||
| 316L | 절연 저항 | |||
| ≥200MΩ 100VDC | 진동 | |||
| 10gRMS, 20Hz ~ 2000Hz 조건에서 변화 없음 | 충격 | |||
| 100g, 11ms | 응답 시간 | |||
| ≤1ms | O-링 씰 | |||
| 니트릴 고무 또는 불소 고무 | 충전 매체 | |||
| 실리콘 오일 | 무게 | |||
| 약 15g | 매개변수는 다음 조건에서 테스트됩니다: 1.5mA @ 25°C | |||
| 개요 구성 | ||||
| 유형1 | |
| 유형2 | |
| 전기 연결 및 보상 | |
| 선택 예시 |
|
| 주문 팁 |
| 1. 조립 시 코어 크기와 송신기 하우징 간의 적합성에 주의하여 |
기밀성 2. 하우징 조립 시 수직으로 정렬하고 균등한 압력을 가하여 잼이나 보상판 손상을 방지하십시오.
3. 측정 매체가 코어 다이어프램 및 하우징 재질(316L)과 호환되지 않는 경우 주문 시 특별 지침을 제공해야 합니다.
4. 다이어프램 변형 또는 관통으로 인한 코어 손상을 방지하기 위해 손이나 날카로운 물체로 센서 다이어프램을 누르지 마십시오.
5. 게이지 압력 코어의 압력 포트를 대기 중에 열어두고 물, 수증기 또는 부식성 매체가 코어 음압 챔버에 들어가지 않도록 하십시오.
6. 핀 리드에 변경 사항이 있는 경우 실제 코어의 레이블을 참조하십시오.
