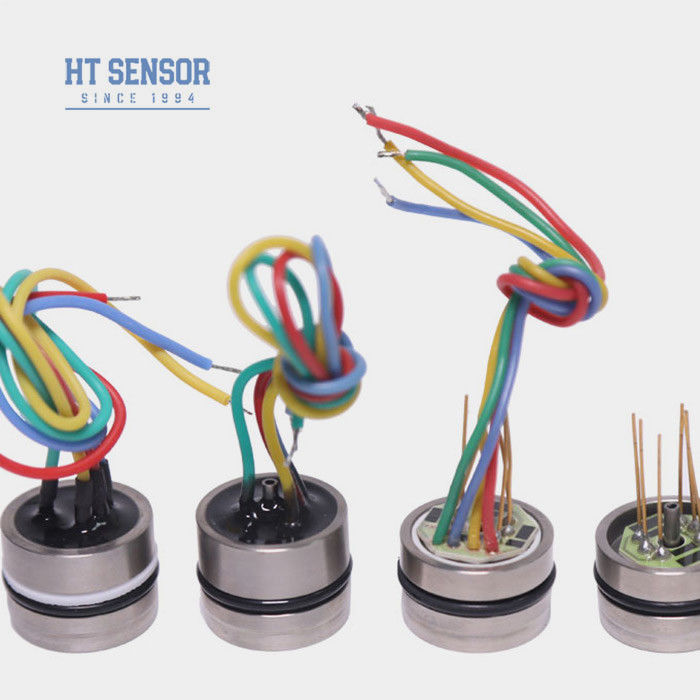

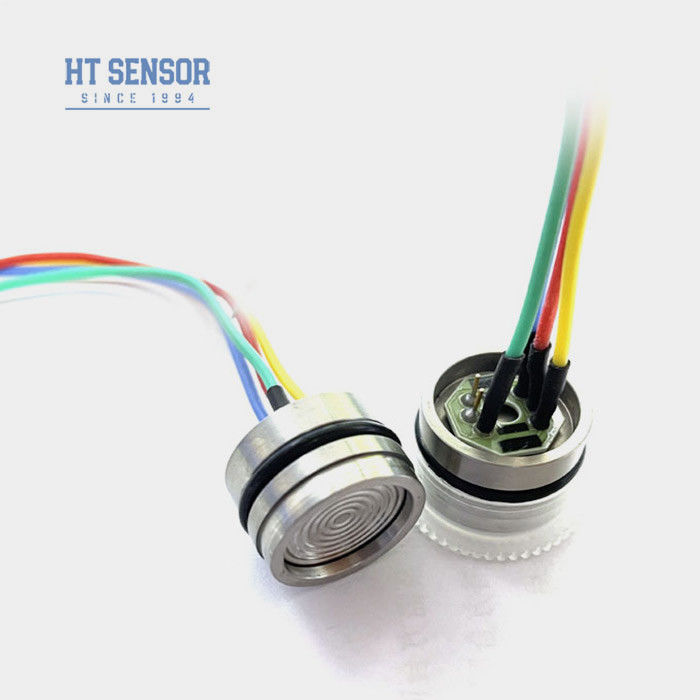

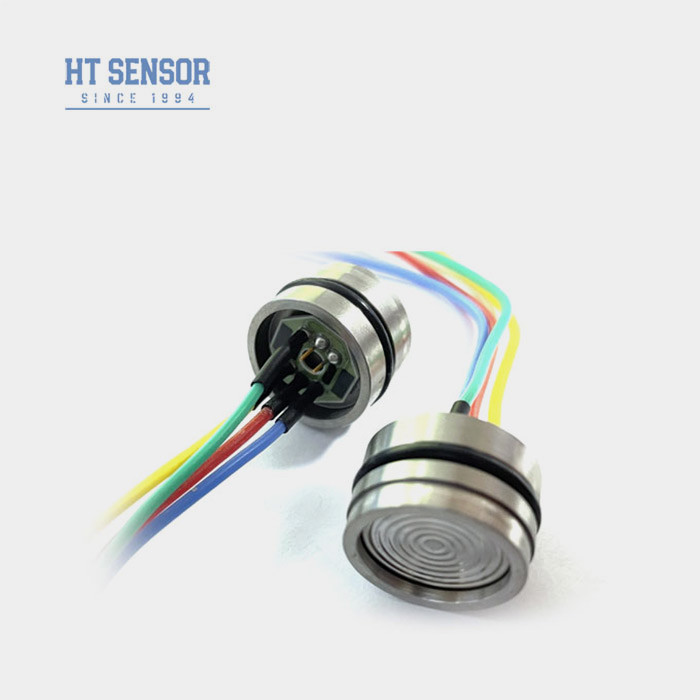

19mm 지름 실리콘 대막 센서 316L 피에조레시스티브 압력 센서
제품 세부정보
| 재료: | 316L | 민 범위: | 10KPA |
|---|---|---|---|
| 최대 범위: | 100mpa | 공급: | 2mA 이하 |
| 산출: | 밀리볼트 신호 | 선택 가능합니다: | 푸르-컬러 실리콘 와이어 |
| 모델: | HT19 | 높은: | 12mm |
| 강조하다 |
19mm 지름 실리콘 대막 압력 센서,실리콘 대막 압력 센서 316L,316L 피에조레시스티브 압력 센서 |
||
제품 설명
HT19 19mm 지름 316L 물질 Mv 신호 출력 확산 실리콘 압력 센서 셀
HT19 피에오레시스티브실리콘압력 센서
15mm 실리콘 압력 센서 도입:
HT19 피에조레시스티브 실리콘 압력 센서, 주요 구성 요소는 높은 안정성 분산 반사 실리콘 감지 요소입니다.감지 패키지는 316L 스테인리스 스틸 대막에서 감지 요소로 압력을 전송하기 위해 실리콘 오일을 사용합니다.분산 실리콘의 피에조 레시스티브 효과 방법은 가스 및 액체의 압력을 측정하는 데 사용되었습니다. 압력을 측정하는 데 가장 일반적으로 사용되는 분산 실리콘 센서입니다.그리고 가격은 다른 종류보다 저렴합니다..
제품 특성15mm 실리콘 압력 센서:
- 넓은 측정 범위:0~10KPa~100Mpa
- 피에조레시스티브 실리콘 센서 요소
- 풀316LSS,풀 티타늄 또는 하스텔로이 대막
- 오 링 장착장
- 높은 정확성 및 안정성
신청서15mm 실리콘 압력 센서:
- 가스 및 액체의 측정 압력
- 석유 채굴
- 물 공급, 도시 온도 공급
- 프로세스 제어 시스템
- 항공 및 항해 검사
- 수압
전기 성능15mm 실리콘 압력 센서:
- 공급:1.5mADC
- 입력 임피던스:3KΩ~6KΩ
- 출력 임피던스:2.5KΩ~6KΩ
- 단열 저항:≥100MΩ/50VDC
- 단열 전압: 500VAC 가구와 전기 연결 사이 손상을 일으키지 않습니다
- 중간 호환: 316L 스테인리스 스틸과 호환되는 액체, 가스
실리콘 압력 센서의 성능 사양
| 매개 변수 |
범위:0~10KPa,20KPa, 35KPa,100KPa,200KPa,350KPa, 700KPa, 1MPa, 2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| 전형적 | 맥스 | 단위 | ||
| 압력 비선형성 |
±0.15 |
±0.3 | % F.S | |
| 압력 반복성 및 히스테레스 | 0.02 | 0.05 | % F.S | |
| 0 출력 | 0±1 | 0±2 | mV | |
| 스판 출력 | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35KPa | 100±10 | 100±30 | mV | |
| 온도 오류 0 | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35KPa | ±0.5 | ± 1 | % F.S | |
| 온도 오류 범위 | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35KPa | ±0.5 | ± 1 | % F.S | |
| 증거 압력 | 3X 등급 범위 또는 120MPa, 그 중 어느 것이 적느냐 | ------- | ||
| 작동 온도 범위 | -20~80 | °C | ||
| 보상 온도 범위 | 0~70, 0~50 (범위≤20KPa) | °C | ||
| 저장 온도 범위 | -40~125 | °C | ||
참고:상위 파라미터 조건:공급: 1.5mA 온도: 25°C
차원
| 주문 팁 |
1. 필요한 공기 밀착성을 달성하기 위해 조립 중에 코어 크기와 송신기 하우징 사이의 적합성에 유의하십시오
2. 가옥의 조립 동안, 그것은 수직으로 정렬되어 있는지 확인 하 고 막거나 보상 판을 손상 방지 하기 위해 균일 한 압력을 적용 합니다.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이있는 경우 참조를 위해 실제 코어에 표시 된 라벨을 따르십시오.
